ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия»

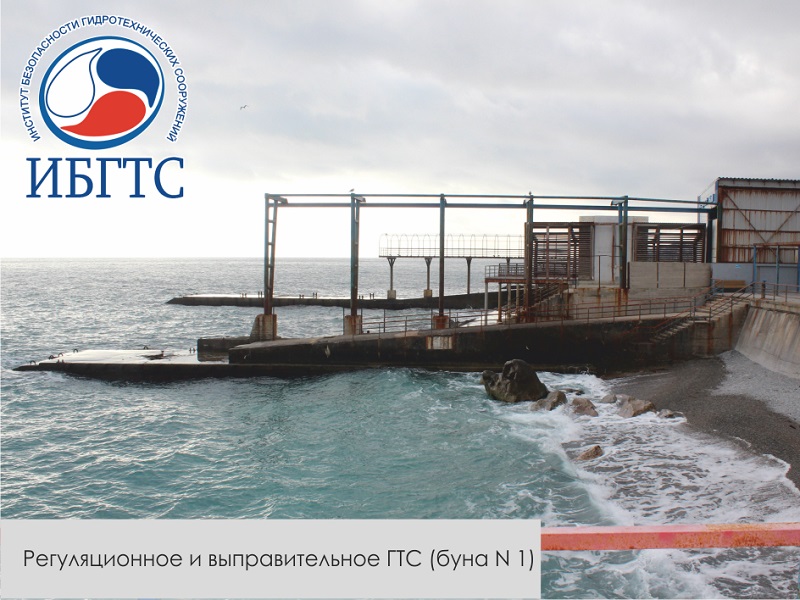

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 1 -  Регуляционное и выправительное ГТС (буна №1)

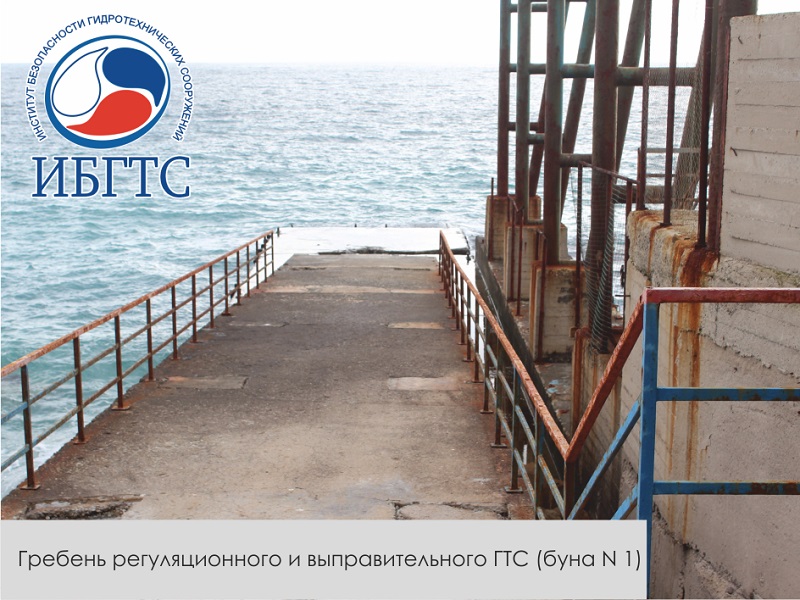

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 2 -  Гребень регуляционного и выправительного ГТС (буна №1)

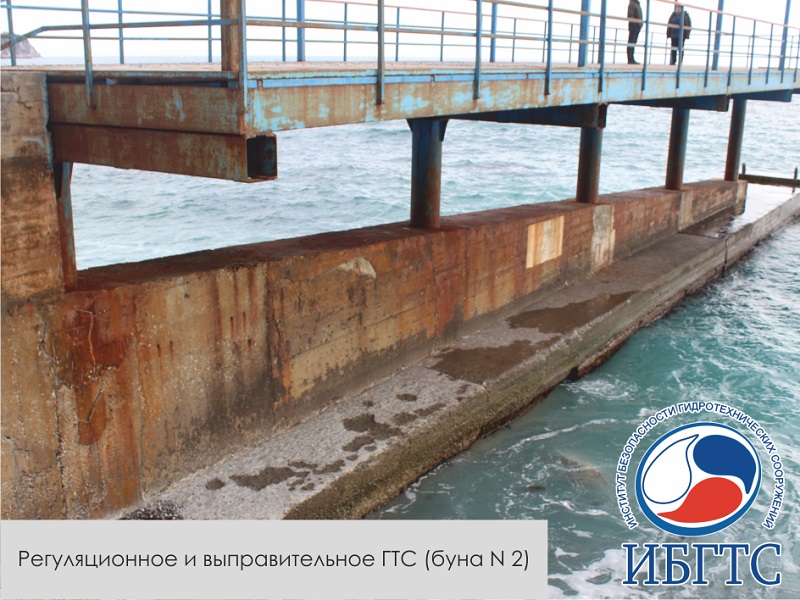

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 3 -  Регуляционное и выправительное ГТС (буна №2)
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 4 -  Регуляционное и выправительное ГТС (буна №2)

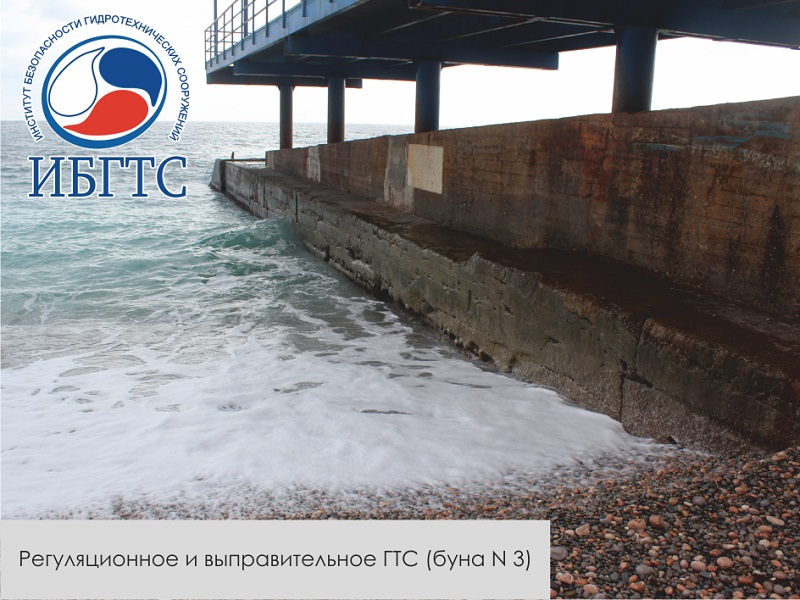

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 5 -  Регуляционное и выправительное ГТС (буна №3)
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 6 -  Регуляционное и выправительное ГТС (буна №3)
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 7 -  Регуляционное и выправительное ГТС (буна №4)
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 8 - Регуляционное и выправительное ГТС (буна №4)

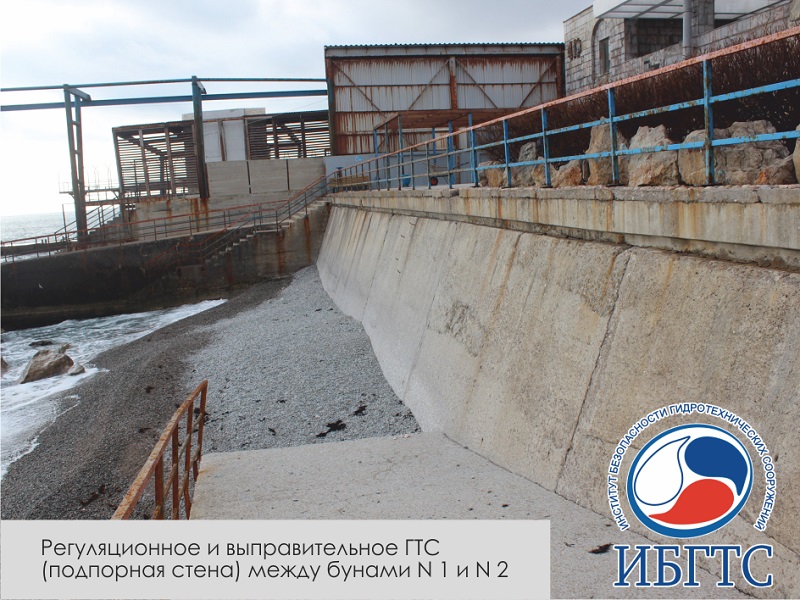

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 9 - Регуляционное и выправительное ГТС (подпорная стена) между бунами №1 и №2

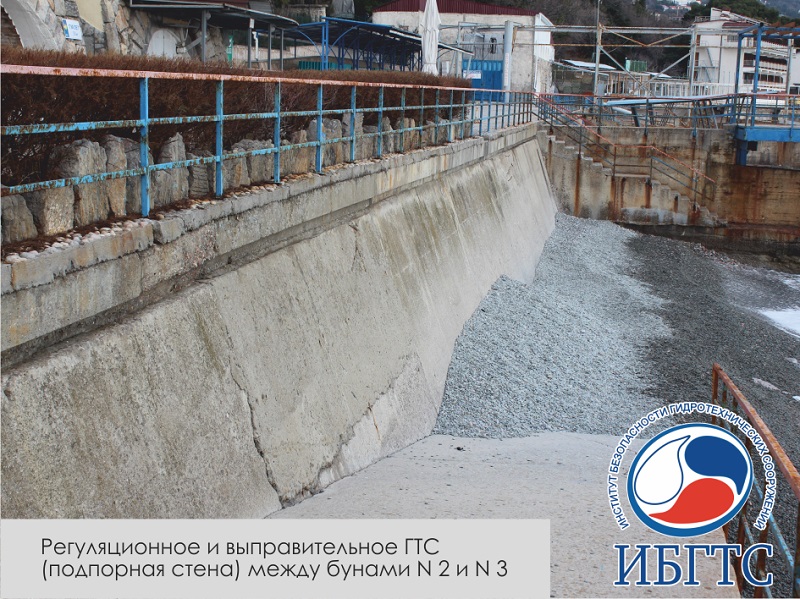

  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 10 - Регуляционное и выправительное ГТС (подпорная стена) между бунами №2 и №3
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 11 - Регуляционное и выправительное ГТС (подпорная стена) между бунами №3 и №4
  • ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия» Рис. 12 - Регуляционное и выправительное ГТС (подпорная стена) за буной №4

Назначение:

  • создание набережной зоны ГМУ «Санаторий «Белоруссия», а также для предотвращение выноса пляжного материала в море.

Класс ГТС - III

Основные параметры и технические характеристики ГТС «Берегоукрепительные сооружения ГМУ «Санаторий «Белоруссия»:

Берегоукрепительные и дноукрепительные сооружения:

  • Наименование: Подпорная стена
  • Высота: 5,5 м
  • Длина: 174,0 м
  • Толщина: 3,2 м

Струенаправляющие и отклоняющие дамбы:

  • Наименование: Буна №1
  • Длина: 50,0 м
  • Максимальная высота: 9,8 м
  • Максимальная ширина по основанию: 6,0 м
  • Ширина по гребню: 3,6 м
  • Проектная отметка гребня:4,5 м

  • Наименование: Буна №2
  • Длина: 48,0 м
  • Максимальная высота: 9,3 м
  • Максимальная ширина по основанию: 3,0 м
  • Ширина по гребню: 1 м
  • Проектная отметка гребня:4,5 м

  • Наименование: Буна №3
  • Длина: 46 м
  • Максимальная высота: 8,7 м
  • Максимальная ширина по основанию: 3,0 м
  • Ширина по гребню: 1 м
  • Проектная отметка гребня:4,5 м

  • Наименование: Буна №4
  • Длина: 46,0 м
  • Максимальная высота: 8,9 м
  • Максимальная ширина по основанию: 6,0 м
  • Ширина по гребню: 1 м
  • Проектная отметка гребня:4,5 м
