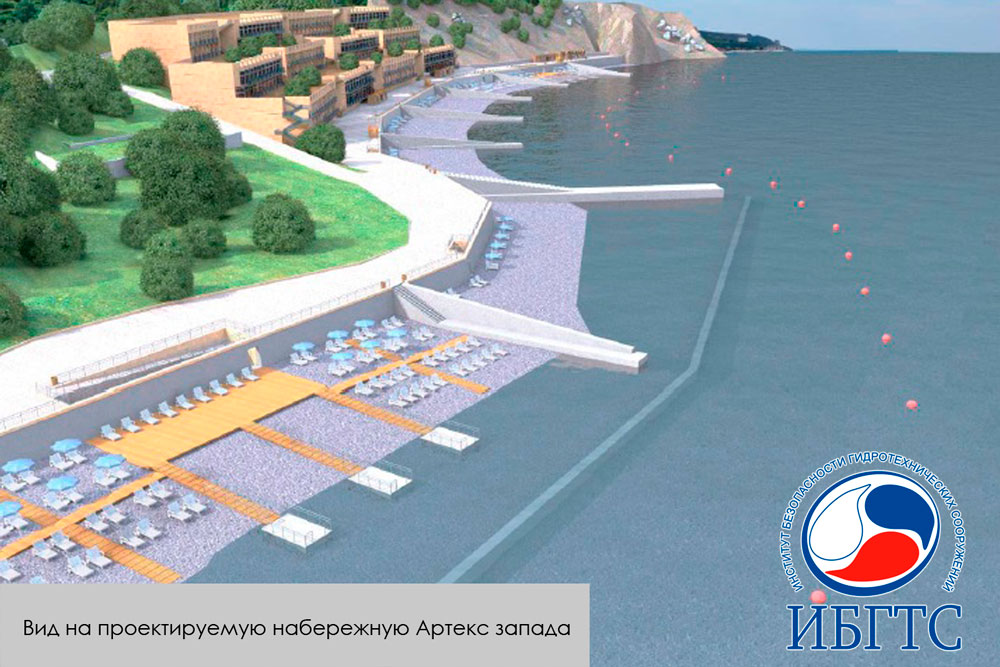

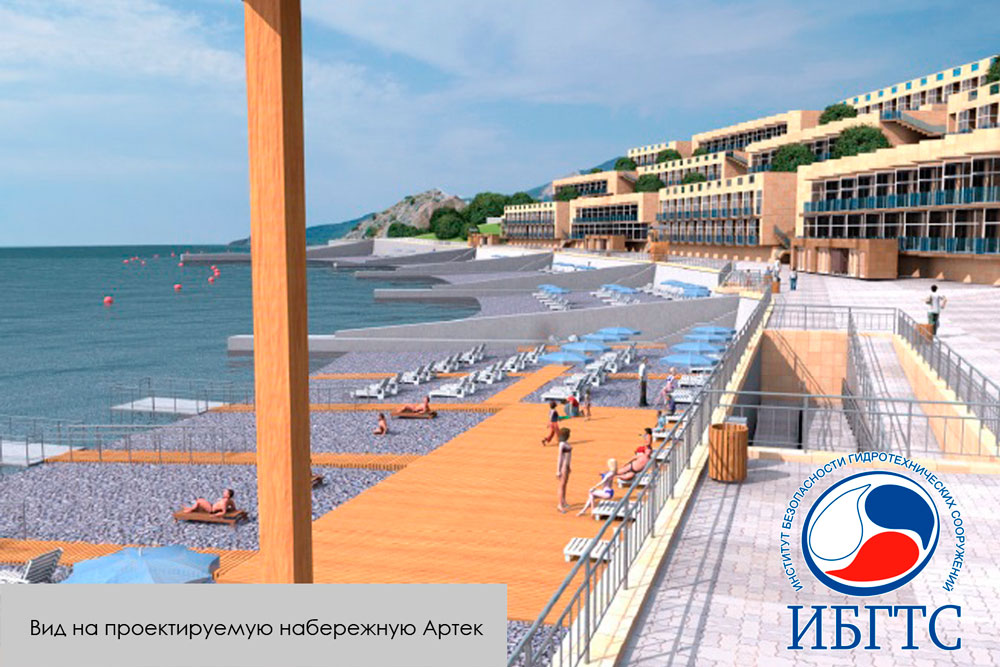

Комплекс ГТС МДЦ «Артек»

  • Комплекс ГТС МДЦ «Артек»
  • Комплекс ГТС МДЦ «Артек»

Назначение:

  • для предотвращения выноса пляжного материала и защиты набережной от отрицательного воздействия вод Черного моря.

Класс капитальности ГТС - III класс.

Берегоукрепительные и дноукрепительные сооружения:

  • Наименование сооружения    - волноотбойная стена
  • Ширина стены 0,5-1,0 м
  • Длина стены 540,0 м
  • Высота стены 3,65 м
  • Материал тела стены - Монолитный гидротехнический бетон класса В45.

Струенаправляющие и отклоняющие дамбы:

  • Наименование сооружения  - Буна №1
  • Максимальная ширина по основанию - 11 м
  • Максимальная ширина по гребню - 3 м
  • Проектная отметка гребня у корневой части буны - 4,23 м БС
  • Проектная отметка гребня на урезе - 1,26 м БС
  • Проектная отметка гребня в головной части буны - 0,76 м БС
  • Длина буны - 40,68 м
  • Наименование сооружения    Буна №2
  • Максимальная ширина по основанию - 14 м
  • Ширина по гребню - 3 м
  • Проектная отметка гребня у корневой части буны - 4,12 м БС
  • Проектная отметка гребня на урезе - 1,33 м БС
  • Проектная отметка гребня в головной части буны - 0,68 м БС
  • Длина буны - 40,66 м

    Наименование сооружения    Буна №4
  • Максимальная ширина по основанию 11 м
  • Ширина по гребню 3 м
  • Проектная отметка гребня у корневой части буны - 4,08 м БС
  • Проектная отметка гребня на урезе - 1,19 м БС
  • Проектная отметка гребня в головной части буны - 0,67 м БС
  • Длина буны - 40,68 м

    Наименование сооружения    Буна №5
  • Максимальная ширина по основанию - 14 м
  • Ширина по гребню - 3,29 м
  • Проектная отметка гребня у корневой части буны - 4,1 м БС
  • Проектная отметка гребня на урезе - 1,2 м БС
  • Проектная отметка гребня в головной части буны - 0,6 м БС
  • Длина буны - 39,95 м

    Наименование сооружения    Буна №6
  • Максимальная ширина по основанию - 11 м
  • Ширина по гребню - 3,16 м
  • Проектная отметка гребня у корневой части буны - 4,09 м БС
  • Проектная отметка гребня на урезе - 1,20м БС
  • Проектная отметка гребня в головной части буны - 0,70 м БС
  • Длина буны - 39,38 м

    Наименование сооружения    Буна №7
  • Максимальная ширина по основанию - 22 м
  • Ширина по гребню - 7,79 м
  • Проектная отметка гребня у корневой части буны - 3,5 м БС
  • Проектная отметка гребня на урезе - 1,23 м БС
  • Проектная отметка гребня в головной части буны - 0,6 м БС
  • Длина буны - 40,7 м

    Наименование сооружения    Буна №8
  • Максимальная ширина по основанию - 19 м
  • Ширина по гребню - 3,16 м
  • Проектная отметка гребня у корневой части буны - 4,11 м БС
  • Проектная отметка гребня на урезе - 1,24 м БС
  • Проектная отметка гребня в головной части буны - 0,72 м БС
  • Длина буны - 47,39 м
