Защитные сооружения Костромской низины

  • Защитные сооружения Костромской низины
  • Защитные сооружения Костромской низины
  • Защитные сооружения Костромской низины
  • Защитные сооружения Костромской низины
  • Защитные сооружения Костромской низины
  • Защитные сооружения Костромской низины

Водные объекты на защищаемой территории представлены нижним участком р. Костромы, протяженностью 27 км (отшнурованная часть) и р. Узокса, протяженностью 6 км, впадающей в р. Кострому. Р. Кострома является притоком 1 порядка р. Волга.

Класс основных ГТС – III класс.

Основные параметры:

  • Грунты основания ГТС – ил, торфяники, песок, суглинок.
  • Тип водоподпорных сооружений (плотины и дамбы обвалования) – намывные и насыпные. Их общая проектная протяженность по оси гребней составляет 55026 м.

Идоломская дамба:

  • длина (по оси гребня) -23300 м;
  • ширина гребня проектная – 6 м;
  • максимальная высота – 17,8 м;

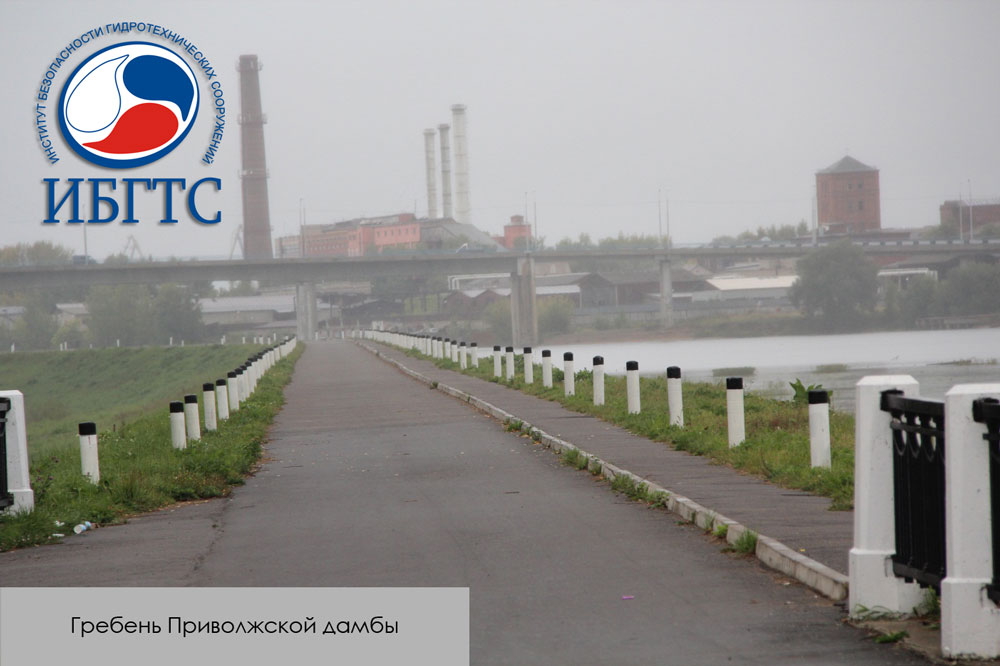

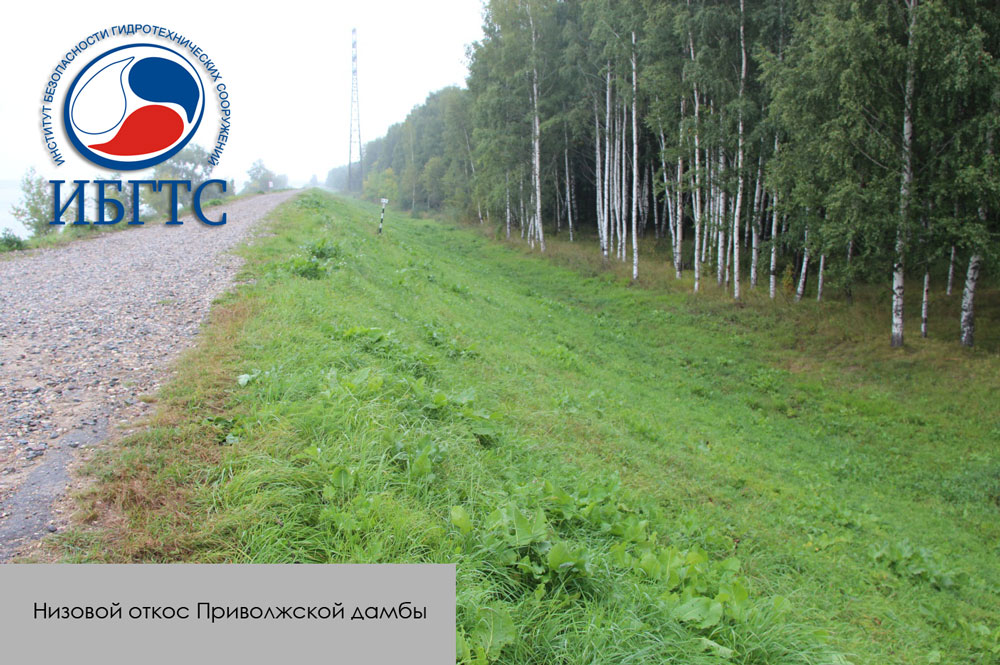

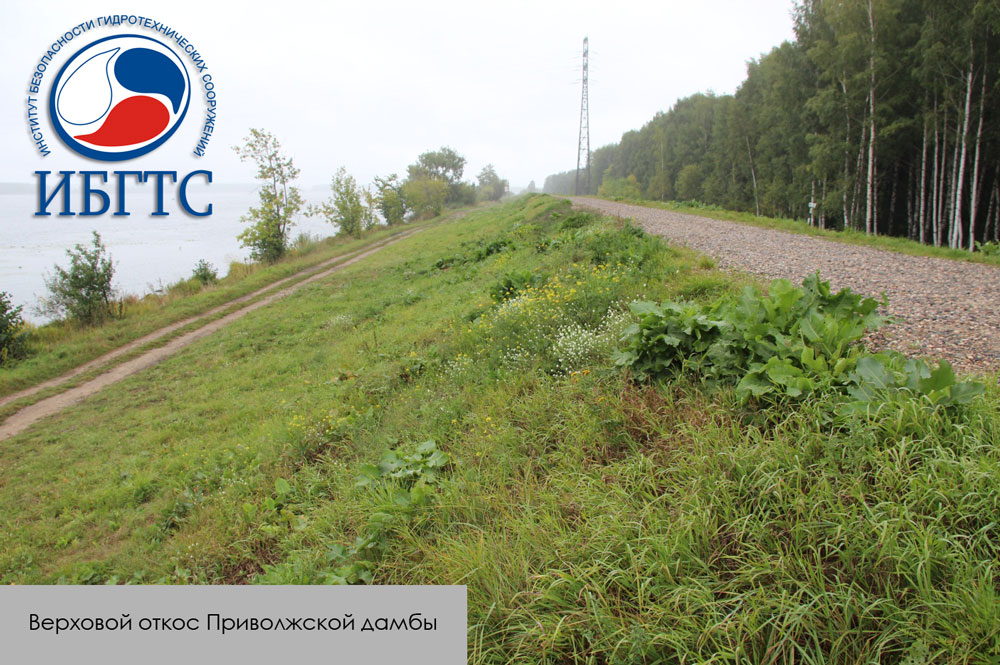

Приволжская дамба (с противофильтрационными мероприятиями):

  • длина – 17850 м;
  • ширина гребня – 4,5 м;
  • максимальная высота – 15,4 м;
  • отметка гребня – 88,70 м.

Дамба Нагорного канала:

  • длина – 12200 м;
  • ширина гребня – 4,5 – 6,0 м;
  • средняя высота – 2,5 м;

Плотина №1 на р. Кострома (входит в состав Приволжской дамбы обвалования):

  • длина – 291 м;
  • максимальная высота – 15,4 м;
  • отметка гребня – 88,50 м;
  • расчетный напор – 7,0 м.

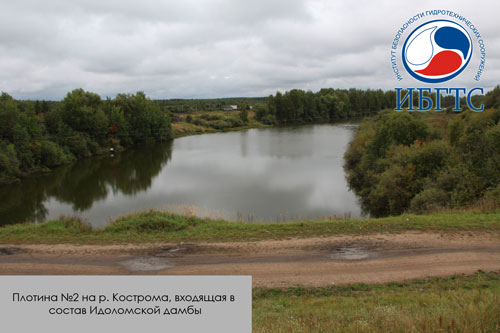

Плотина №2 на р. Кострома (входит в состав Идоломской дамбы обвалования):

  • длина – 120 м;
  • максимальная высота – 15,9 м;
  • отметка гребня – 90,00 м;

Плотина №3 на р. Узокса (входит в состав Идоломской дамбы обвалования):

  • длина – 1200 м;
  • максимальная высота – 17,8 м;
  • отметка гребня – 89,50 м;
  • расчетный напор – 7,0 м.

Плотина №4 на р. Игуменка:

  • длина – 65 м;
  • ширина – 6,5 м;
  • отметка гребня – 88,70 м.

Нагорный канал (северная и южная ветви):

  • общая длина – 14600 м (северная ветвь – 9100 м, южная ветвь – 5500 м);
  • ширина по дну: северный – 1,5 м, южный – 1,0 м;
  • глубина канала – 1,5-2,0 м.

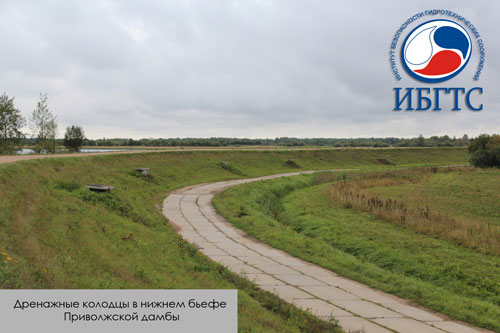

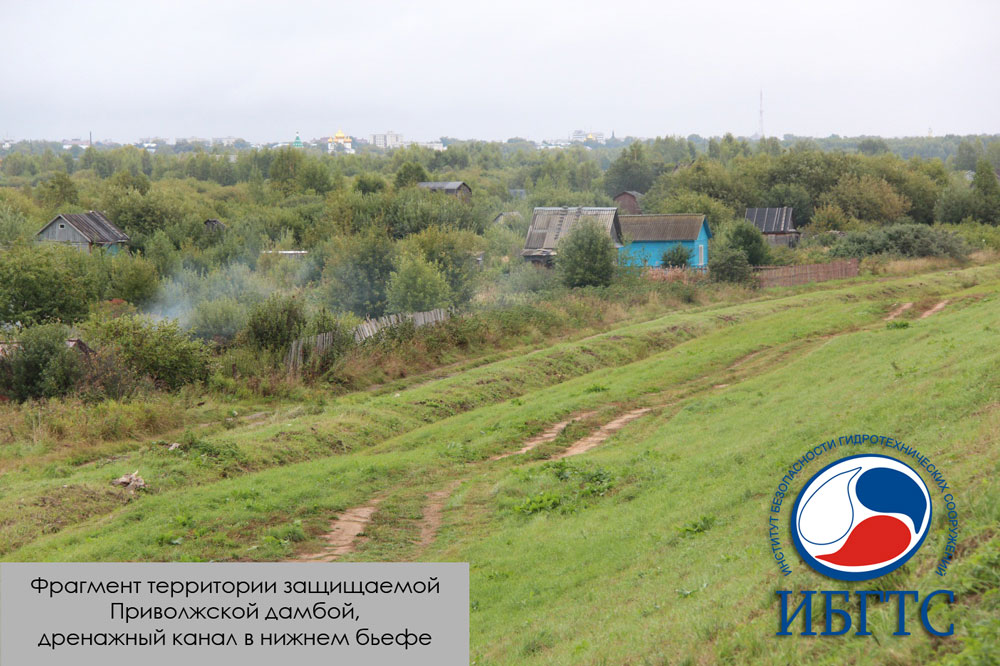

Открытые дренажные и проводящие каналы:

  • класс капитальности – IV;
  • назначение: отвод избыточных поверхностных и грунтовых вод из защищаемой зоны Костромской низины.

Придамбовые каналы:

  • класс капитальности – IV;
  • назначение: прием фильтрационных вод, поступающих через тело дамб из Горьковского водохранилища.

Насосная станция

Рыбозащитное сооружение:

  • проходная скорость – 0,1 м/с;
  • действующий напор – 0,2 м.

Берегоукрепление
