ГТС Ростовановского водохранилища

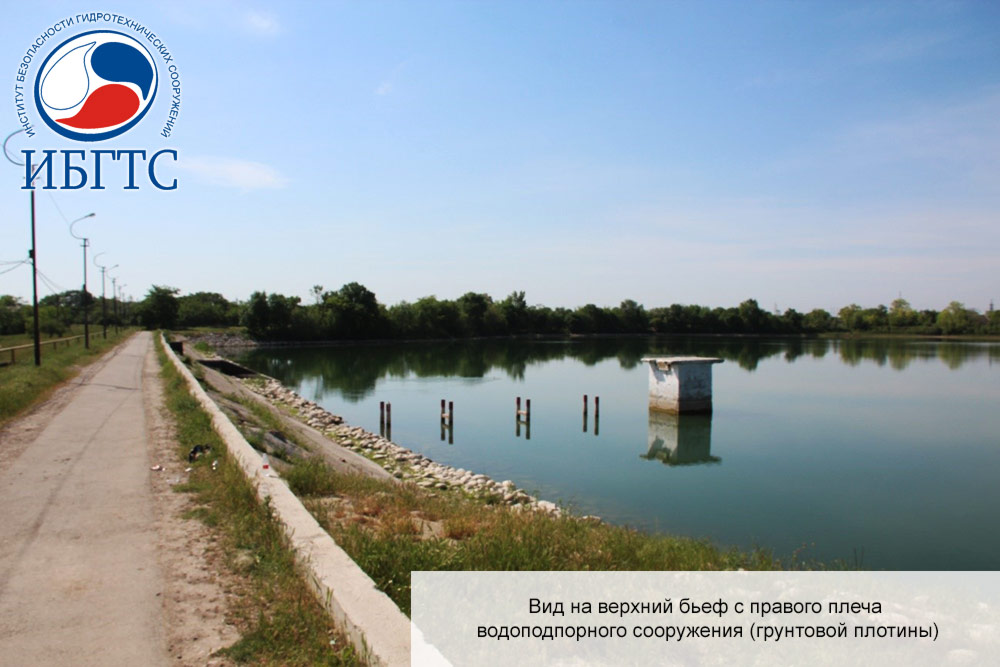

  • ГТС Ростовановского водохранилища Вид на верхний бьеф с правого плеча водоподпорного сооружения (грунтовой плотины)

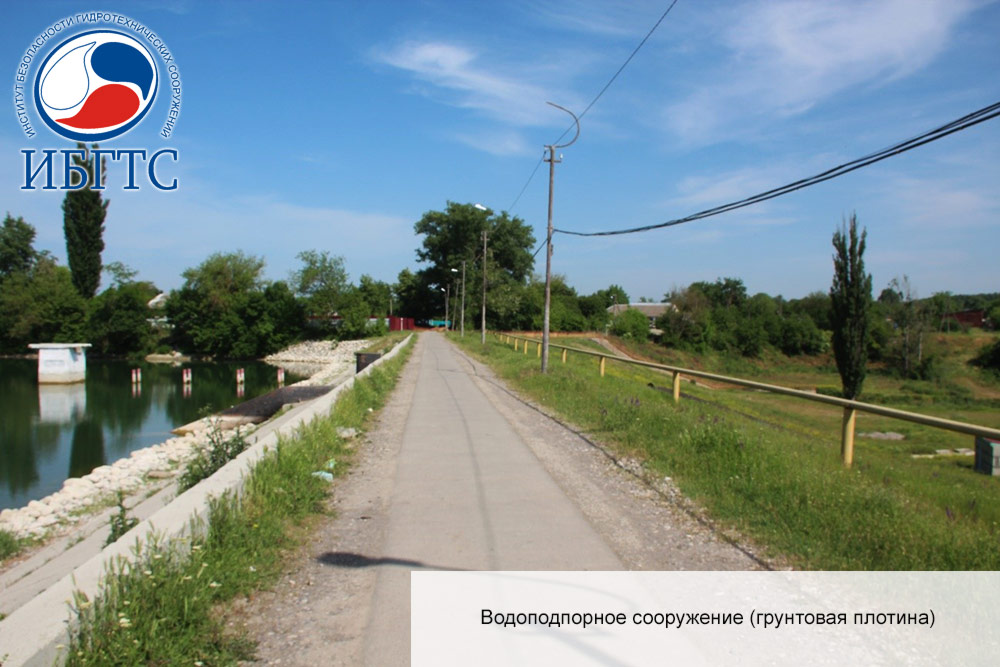

  • ГТС Ростовановского водохранилища Водоподпорное сооружение (грунтовая плотина)

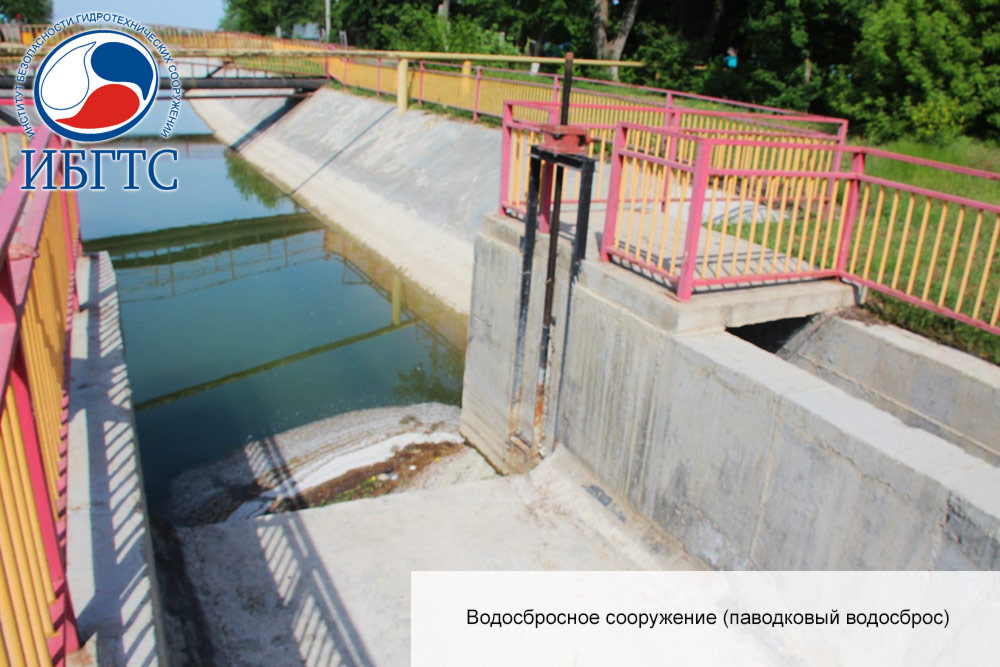

  • ГТС Ростовановского водохранилища Водосбросное сооружение (паводковый водосброс)

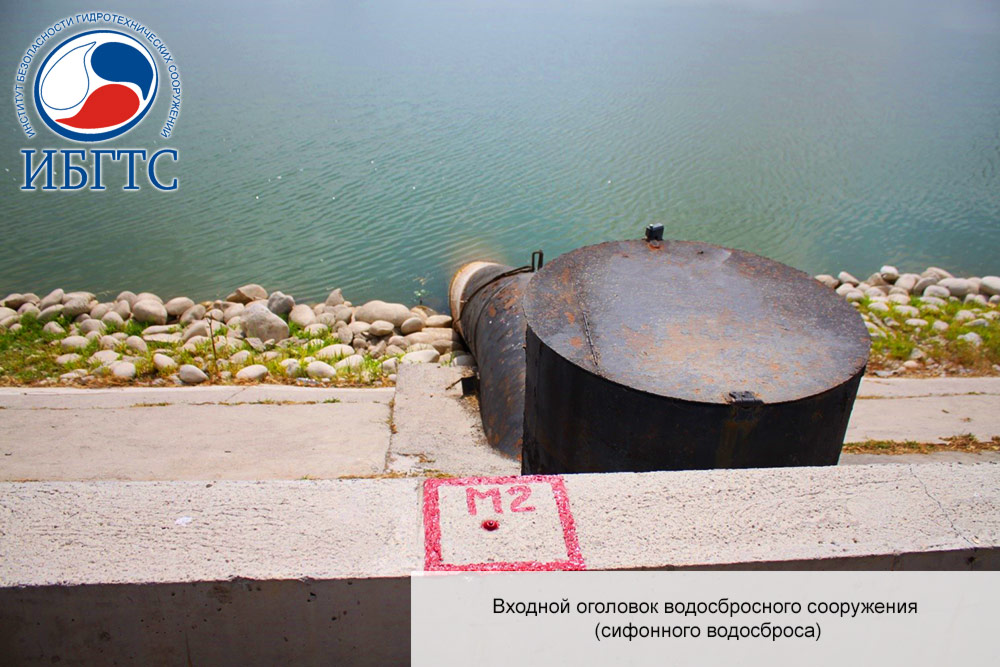

  • ГТС Ростовановского водохранилища Входной оголовок водосбросного сооружения (сифонного водосброса)

Назначение: ГТС Ростовановского водохранилища имеет комплексное назначение (ГТС Ростовановского водохранилища предназначены для обводнения, рекреации и рыболовства.)

Класс ГТС Ростовановского водохранилища – III класс.

Основные параметры и технические характеристики ГТС Ростовановского водохранилища:

Водоподпорное сооружение:

  • Наименование сооружения: Грунтовая плотина;
  • Отметка гребня - 193,5 м;
  • Максимальная высота - 12,0 м;
  • Длина по гребню - 175,0 м;
  • Ширина по гребню - 7,0 м.

Водосбросное сооружение:

  • Наименование сооружения: Паводковый водосброс;
  • Отметка порога водосброса - 190,8 м;
  • Отметка верха водосброса - 192,438 м;
  • Количество ниток водовода для пропуска воды - 2 шт.;
  • Количество основных затворов - 1 шт.;
  • Классификация по типу основного затвора - Плоский.

Водосбросное сооружение:

  • Наименование сооружения: Сифонный водосброс;
  • Отметка забральной кромки капора сифона - 183,15 м;
  • Отметка верха гребня водослива - 191,0 м;
  • Количество сифонов для пропуска воды - 1 шт.;
  • Проектный расход - 3,21 м3/с.

Водосбросное сооружение:

  • Наименование сооружения: Донный водовыпуск (законсервирован).
