Каскад ГТС на р.Темерник

  • Каскад ГТС на р.Темерник Выходной оголовок водосбросного сооружения (шахтного водосброса, совмещенного с донным водовыпуском) ГТС №32

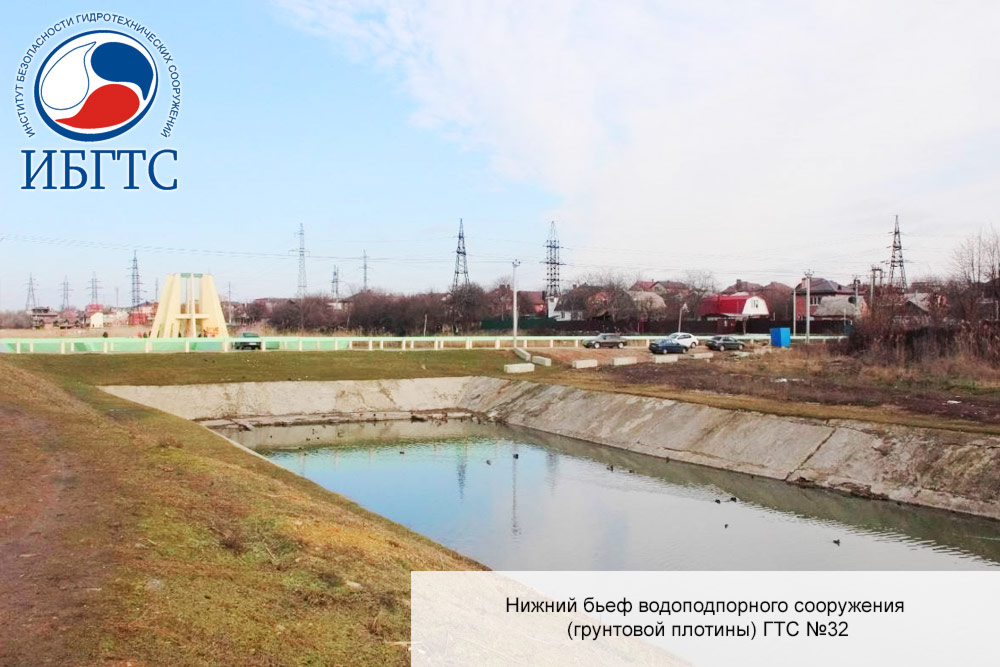

  • Каскад ГТС на р.Темерник Нижний бьеф водоподпорного сооружения (грунтовой плотины) ГТС №32

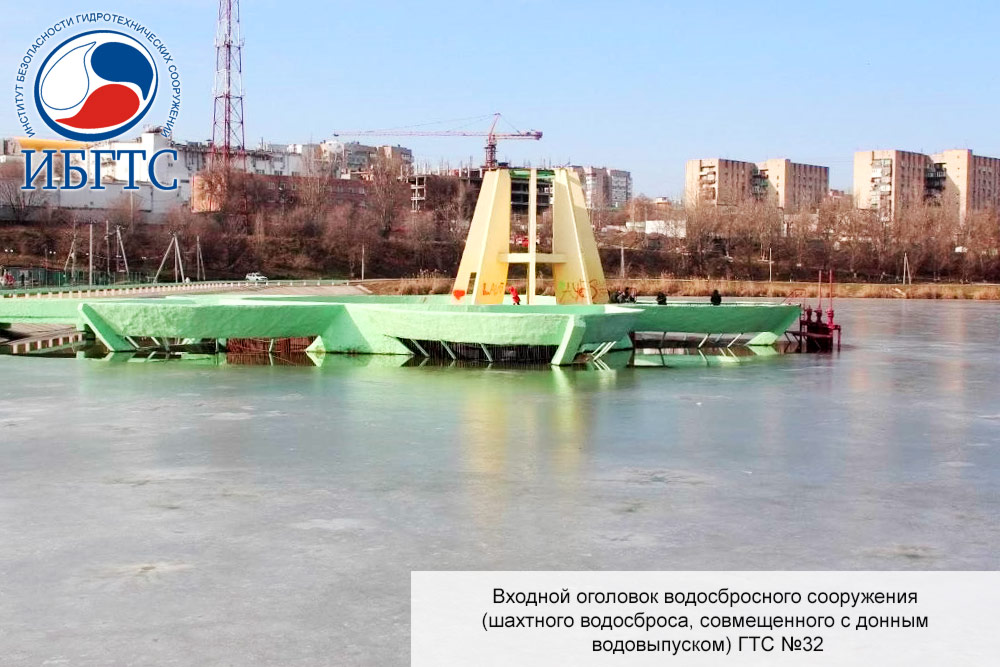

  • Каскад ГТС на р.Темерник Входной оголовок водосбросного сооружения (шахтного водосброса, совмещенного с донным водовыпуском) ГТС №32

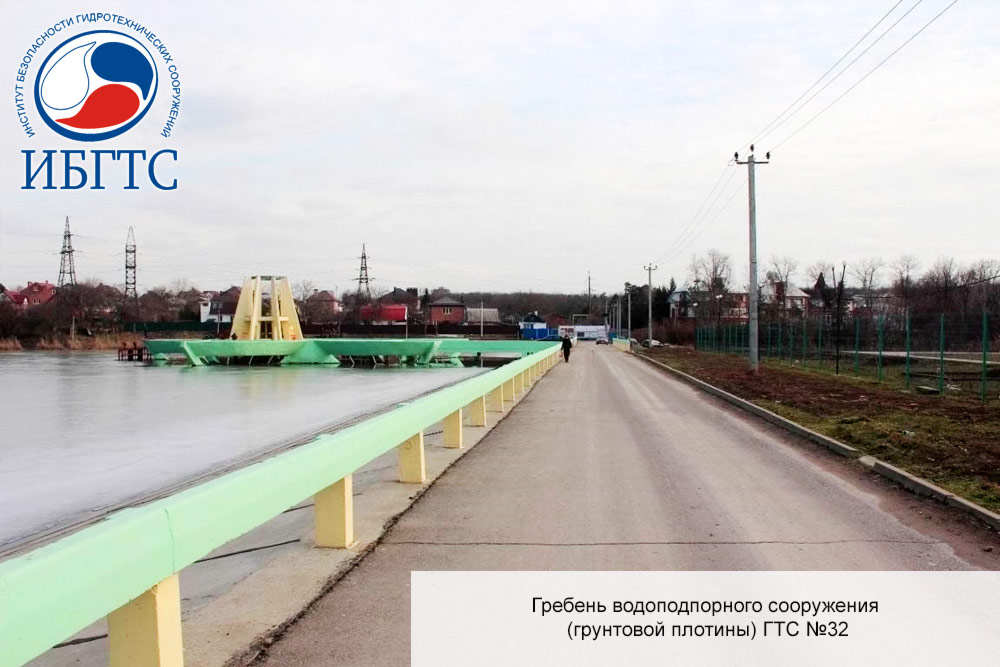

  • Каскад ГТС на р.Темерник Гребень водоподпорного сооружения (грунтовой плотины) ГТС №32

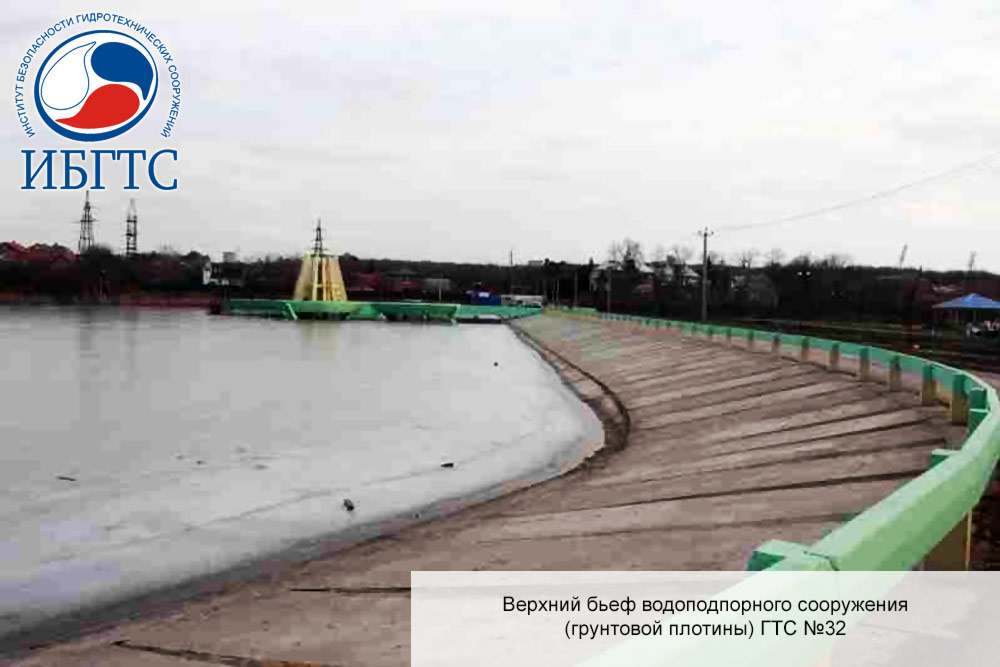

  • Каскад ГТС на р.Темерник Верхний бьеф водоподпорного сооружения (грунтовой плотины) ГТС №32

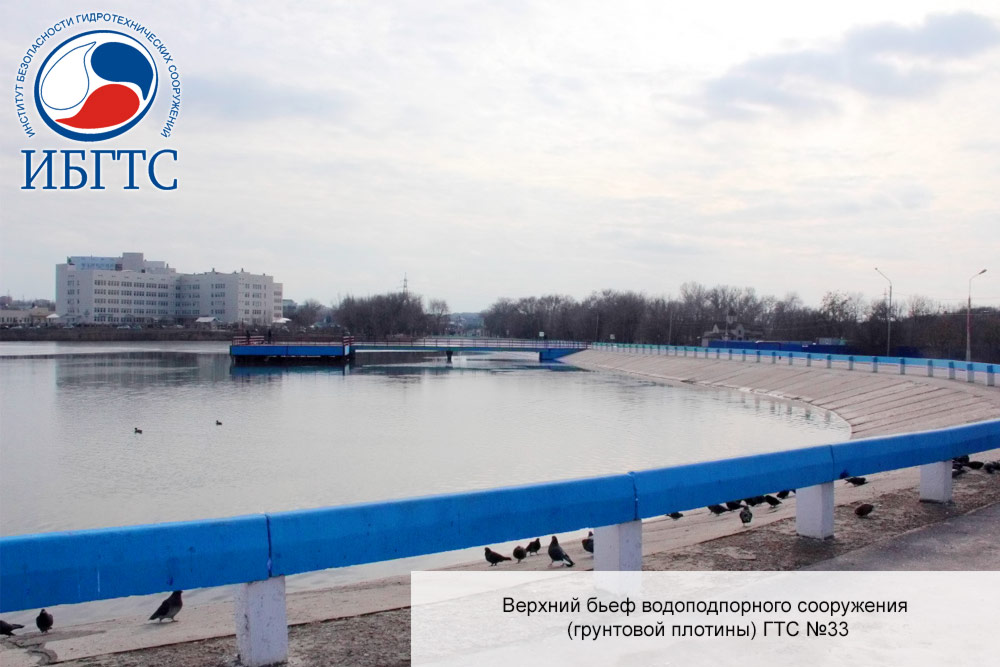

  • Каскад ГТС на р.Темерник Верхний бьеф водоподпорного сооружения (грунтовой плотины) ГТС №33

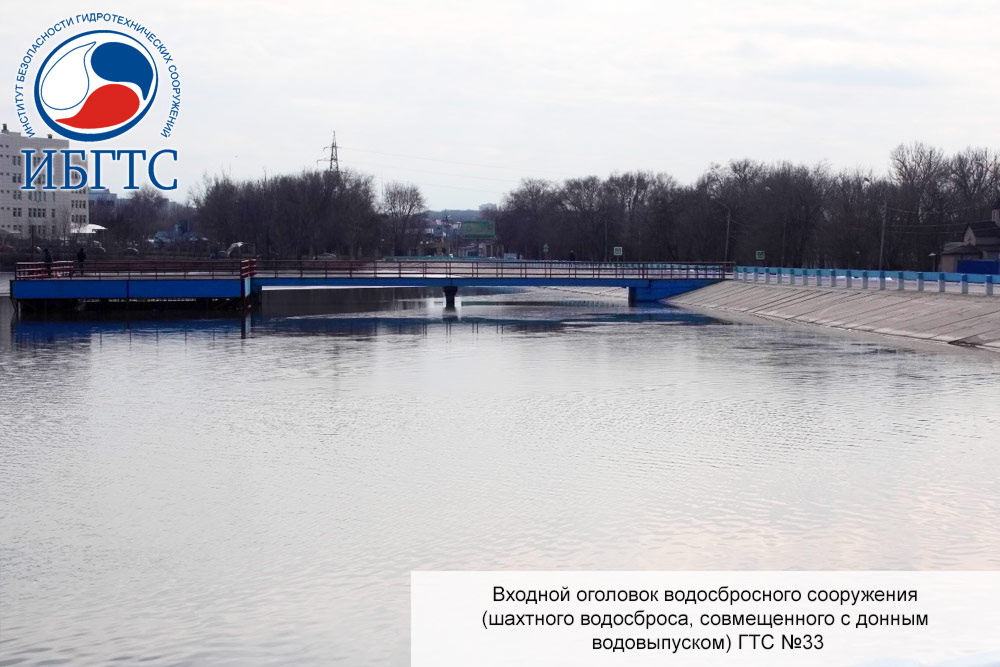

  • Каскад ГТС на р.Темерник Входной оголовок водосбросного сооружения (шахтного водосброса, совмещенного с донным водовыпуском) ГТС №33
  • Каскад ГТС на р.Темерник Выходной оголовок водосбросного сооружения (шахтного водосброса, совмещенного с донным водовыпуском) ГТС №33

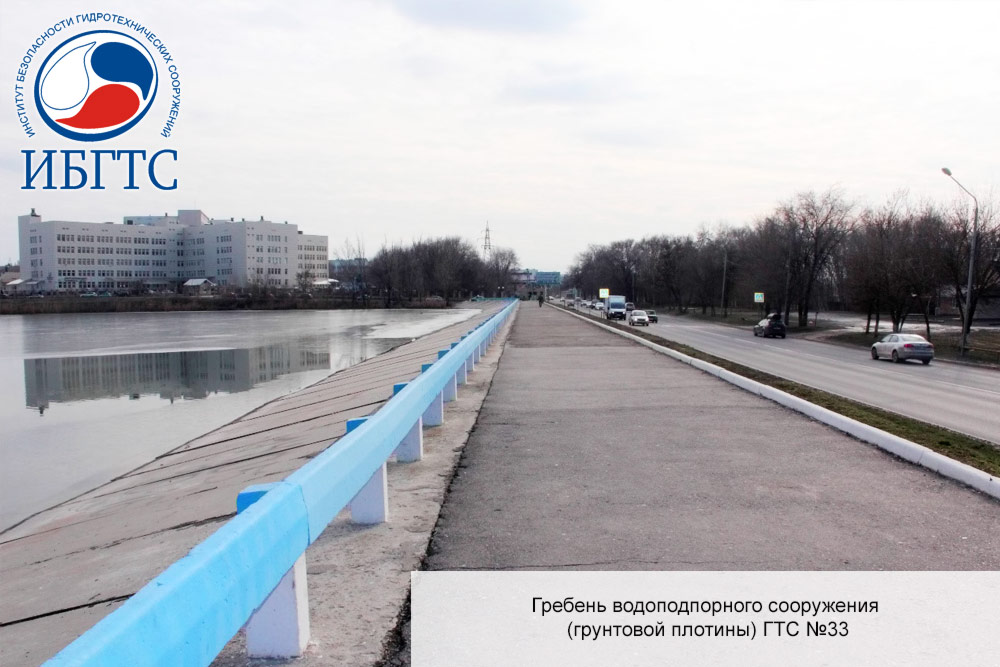

  • Каскад ГТС на р.Темерник Гребень водоподпорного сооружения (грунтовой плотины) ГТС №33

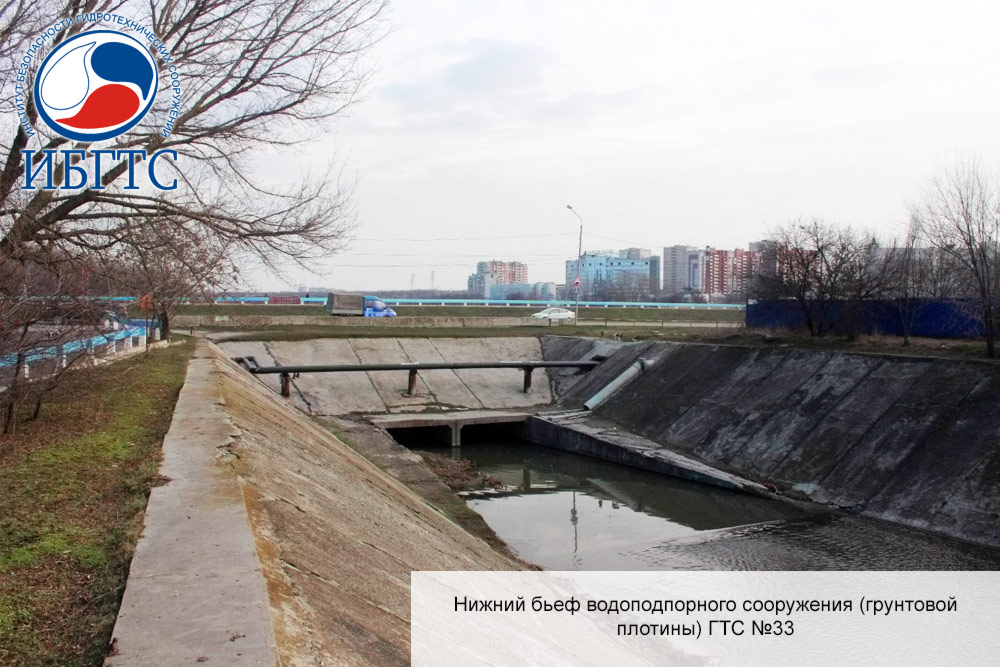

  • Каскад ГТС на р.Темерник Нижний бьеф водоподпорного сооружения (грунтовой плотины) ГТС №33

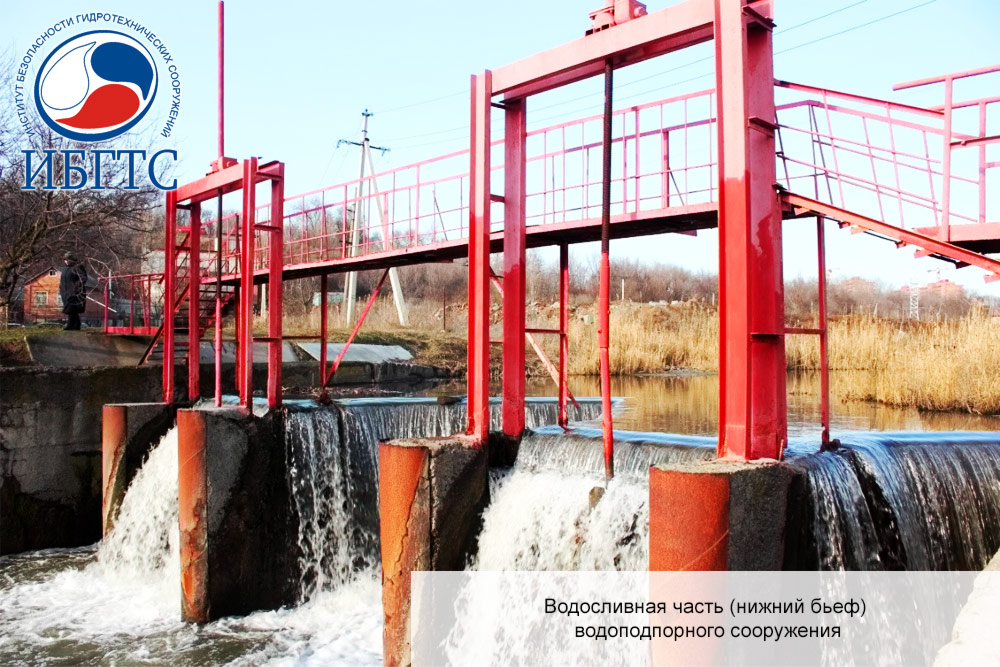

  • Каскад ГТС на р.Темерник Водосливная часть (нижний бьеф) водоподпорного сооружения

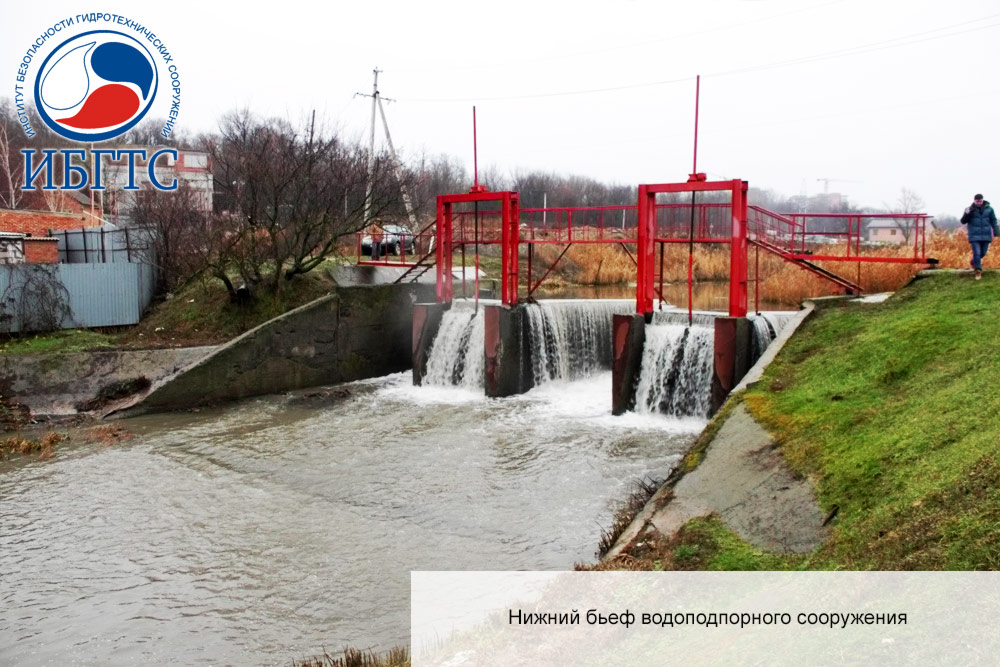

  • Каскад ГТС на р.Темерник Нижний бьеф водоподпорного сооружения

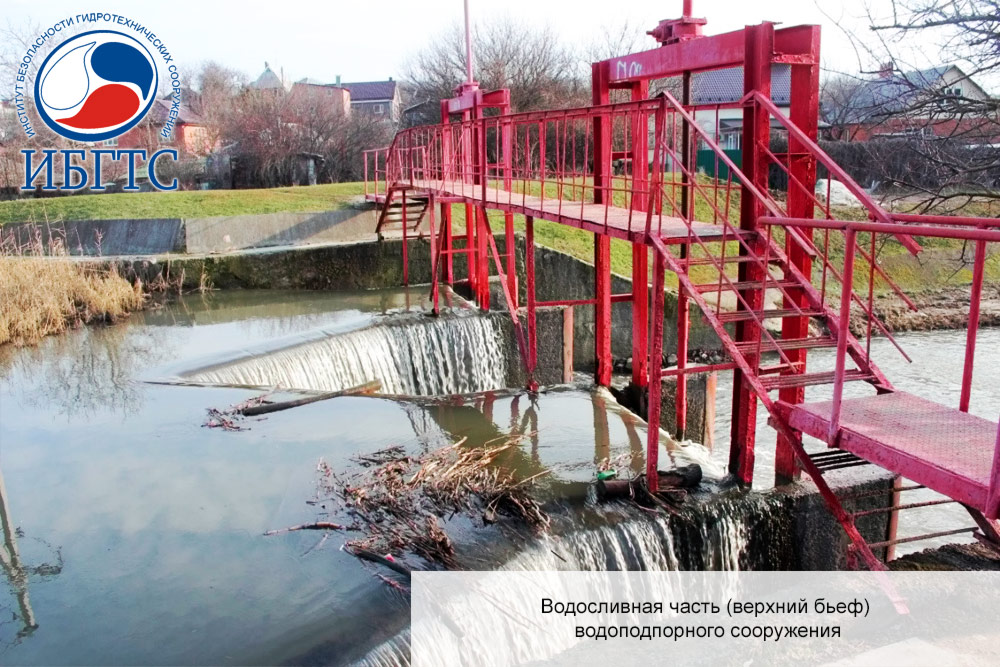

  • Каскад ГТС на р.Темерник Водосливная часть (верхний бьеф) водоподпорного сооружения

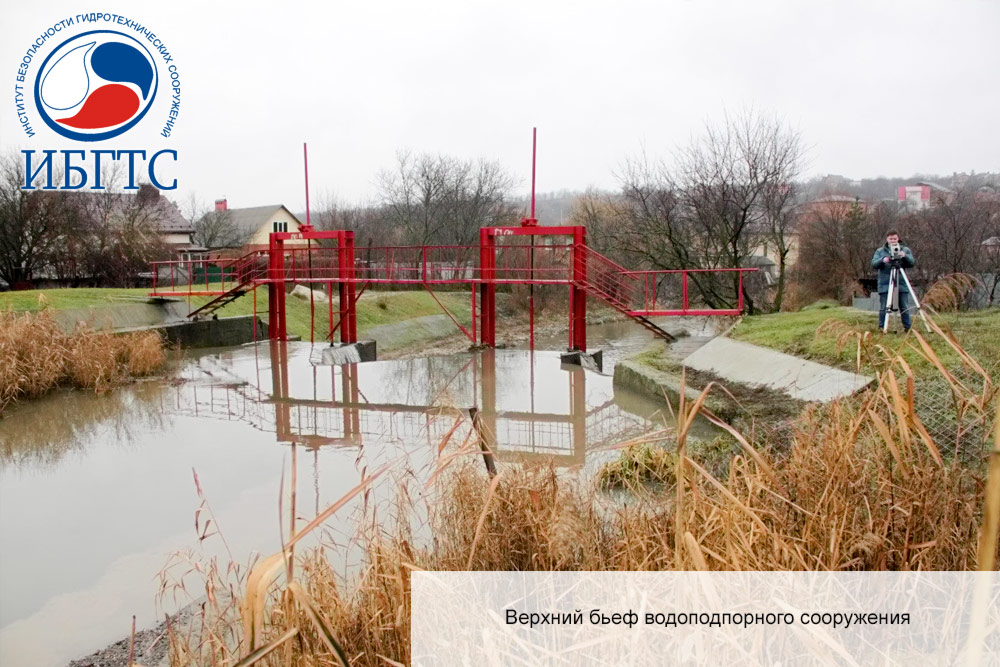

  • Каскад ГТС на р.Темерник Верхний бьеф водоподпорного сооружения

Назначение:

  • Каскад ГТС на р. Темерник имеет комплексное назначение (предназначен для водорегулирования и рекреации.)

Класс ГТС – III класс

В комплекс каскада ГТС на р. Темерник входят:

  • 1) ГТС Верхового водохранилища ГТС №32: водоподпорное сооружение (грунтовая плотина), водосбросное сооружение (шахтный водосброс, совмещенный с донным водовыпуском).
  • 2) ГТС Низового водохранилища ГТС №33: водоподпорное сооружение (грунтовая плотина), водосбросное сооружение (шахтный водосброс, совмещенный с донным водовыпуском).
  • 3) ГТС №34: водоподпорное сооружение (шлюз-регулятор)

Основные параметры и технические характеристики каскада ГТС на р. Темерник:

1) ГТС Верхового водохранилища ГТС №32

Водоподпорное сооружение:

  • Наименование сооружения: грунтовая плотина;
  • Отметка гребня - 24,5 м;
  • Максимальная высота - 5,8 м;
  • Длина по гребню -228,0 м;
  • Ширина по гребню - 6,0 м.

Водосбросное сооружение:

  • Наименование сооружения: шахтный водосброс, совмещенный с донным водовыпуском;
  • Размеры в свету поперечного сечения водовода (диаметр (D)) -2,0 м;
  • Отметка порога входного оголовка трубы - 17,73 м;
  • Отметка порога выходного оголовка трубы - 17,49 м;
  • Количество водоприемных отверстий входного оголовка -3 шт.;
  • Количество ниток водоводов - 3 шт.
  • Расход - 19,5 м3/с.

2) ГТС Низового водохранилища ГТС №33

Водоподпорное сооружение:

  • Наименование сооружения: грунтовая плотина;
  • Отметка гребня - 21,6 м;
  • Максимальная высота - 7,7 м;
  • Длина по гребню -350,0 м;
  • Ширина по гребню - 23,5 м.

Водосбросное сооружение:

  • Наименование сооружения: шахтный водосброс, совмещенный с донным водовыпуском;
  • Размеры входного оголовка водоспуска (ширина, высота (B x H)) - 4,0х1,9 м;
  • Отметка порога входного оголовка трубы - 13,30 м;
  • Отметка порога выходного оголовка трубы - 13,25 м;
  • Количество водоприемных отверстий входного оголовка -2 шт.;
  • Количество ниток водоводов - 2 шт.
  • Расход - 45,6 м3/с.

3) ГТС №34

Водоподпорное сооружение:

  • Наименование сооружения: подпорное сооружение №2;
  • Тип ГТС - шлюз-регулятор;
  • Отметка гребня - 7,70 м;
  • Максимальная высота - 4,4 м;
  • Длина - 21,5 м;
  • Суммарная ширина пролетов для пропуска воды - 4,0 м;
  • Количество пролетов для пропуска воды - 2 шт.;
  • Количество основных затворов - 2 шт.;
  • Классификации ГТС по типу основного затвора - плоский.
