ГТС гидроузла на р. Конома гидроузел расположен на р. Конома Череповецкого района Вологодской области.

Назначение:

  • для хозяйственно – питьевого водоснабжения п. Климовское и технического снабжения ЗАО «Череповецкий бройлер».

Период начала эксплуатации ГТС гидроузла на р. Конома с 1987 г. (эксплуатируется 24 года).

Класс основных ГТС – IV класс

Параметры и технические характеристики ГТС:

Водоподпорное сооружение:

  • Отметка гребня 140,3 м
  • Длина по гребню 356,0 м
  • Ширина по гребню 8,0 м
  • Максимальная высота 6,0 м
  • Ширина бермы 6,0 м

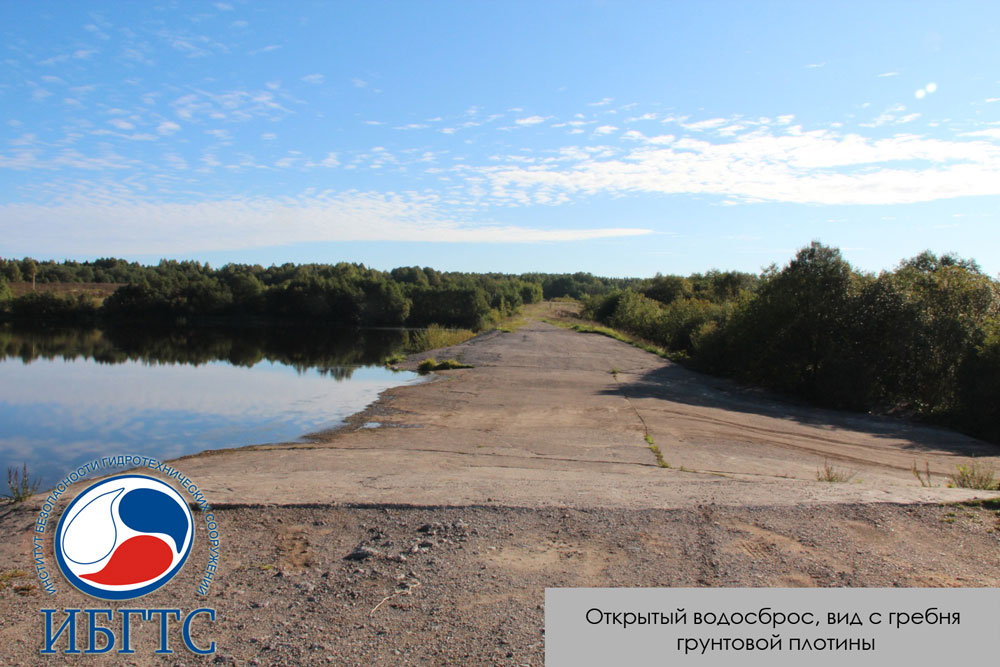

Водосбросное сооружение:

  • Ширина входного порога 29,0 м
  • Длина входного порога 16,0 м
  • Ширина быстротока на пороге 28,0 м
  • Ширина концевой части быстротока 33,5 м
  • Длина быстротока 18,5 м

Водоспуск:

  • Диаметр трубы 0,6 м
  • Длина водопроводящей части 43,0 м
  • Максимальный напор 2,8 м
  • Пропускная способность 0,9 куб.м/с

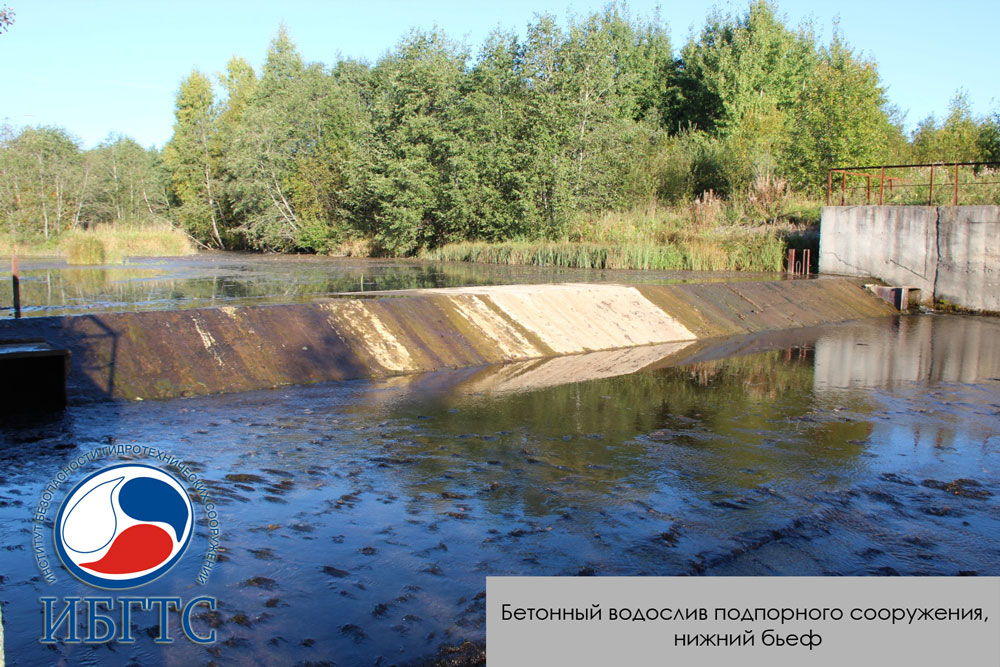

  • Подпорное сооружение
  • Максимальный напор 1,0 м
  • Высота водослива 1,0 м
  • Ширина по фронту 20,0 м
  • Ширина гребня водосливной части 1,5 м
  • Расчетный расход 39,1 куб.м/с

Дамба:

  • Ширина гребня, м 5,0

Водозаборные сооружения:

  • Мощность водозабора 0,027 куб.м/с
  • Диаметр водоводов 0,20 м
  • Длина водоводов 23,0 м

Водозаборное сооружение №2:

  • Тип водозабора заглубленный
  • Мощность водозабора 0,027 куб.м/с
  • Длина водоводов 65,0 м
