ГТС гидроузла водохранилища в створах рек Узкая, Талая, ручья Безымянный

  • ГТС гидроузла водохранилища в створах рек Узкая, Талая, ручья Безымянный
  • ГТС гидроузла водохранилища в створах рек Узкая, Талая, ручья Безымянный
  • ГТС гидроузла водохранилища в створах рек Узкая, Талая, ручья Безымянный

Назначение:

  • для хозяйственно-питьевого водоснабжения предприятий и населения г. Корсаков, а также пожаротушения и чрезвычайных нужд.

Класс капитальности основных ГТС – IV.

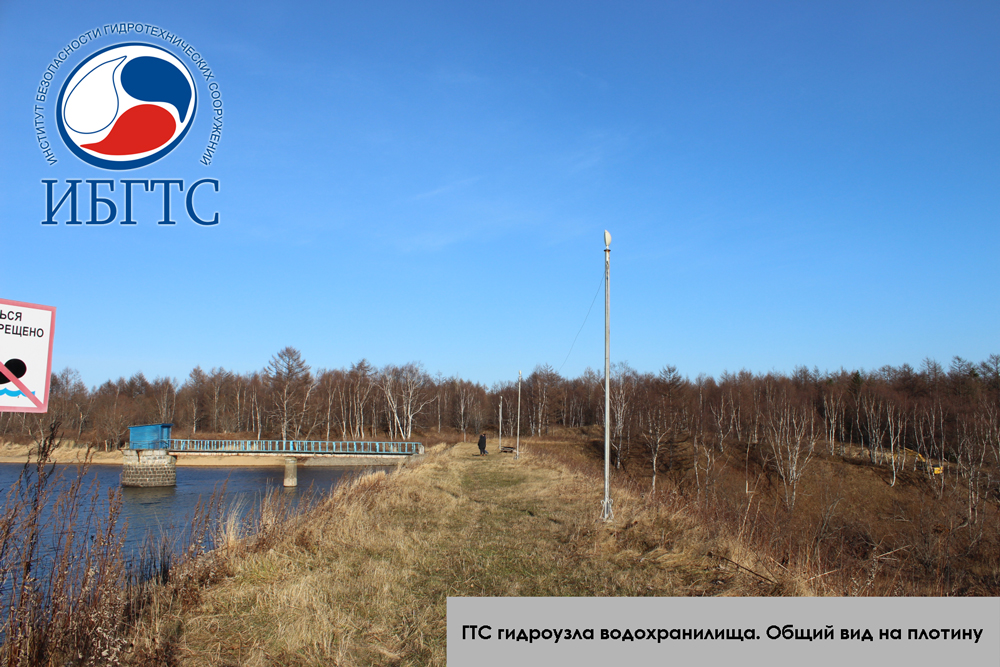

Основные параметры:

  • отметка гребня плотины - 45,20 м;
  • максимальный напор - 13,3 м;
  • длина плотины по гребню - 146 м;
  • ширина плотины по гребню - 6,5 м;
  • строительная высота - 14,8 м;
  • заложение откосов: верхового – 1:2,5; низового – 1:2,0.

Параметры сооружения:

  • расчетная производительность - 12,1 тыс.куб.м/сут;
  • диаметр башни - 2,4 м;
  • высота рабочей части - 17,57 м;
  • количество водоприемных окон - 3 шт.;
  • диаметр водоприемных отверстий 350 мм;
  • диаметр подающего трубопровода - 350 мм (чугун).
