ГТС Новокарачаевская МГЭС объект расположен в Карачаево-Черкесской Республики, на территории Карачаевского района п. Новый Карачай в Кубанском бассейновом округе.

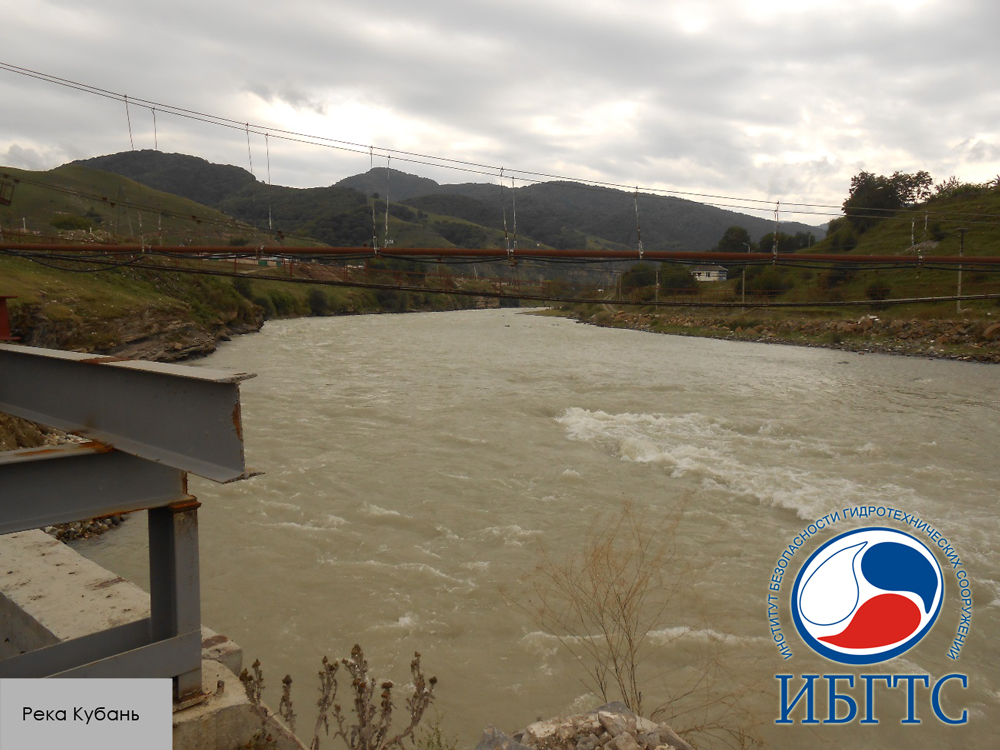

ГТС Новокарачаевская МГЭС на р. Кубань введены в эксплуатацию 14 февраля 2013 г., согласно акта №1 приемки законченного строительства объекта приемочной комиссией от 14.02.2013 г

Класс капитальности основных ГТС – III (по проекту).

Водоподпорные сооружения

  • Максимальная высота - 5,3 м
  • Длина - 5,2 м
  • Отметка порога сооружения - 795,7 м
  • Отметка верха сооружения - 801,0 м
  • Количество пролетов для пропуска воды - 2 шт.
  • Количество основных затворов - 1 шт.
  • Максимальный напор - 4,8 м
  • Суммарная ширина пролетов для пропуска воды - 8,0 м

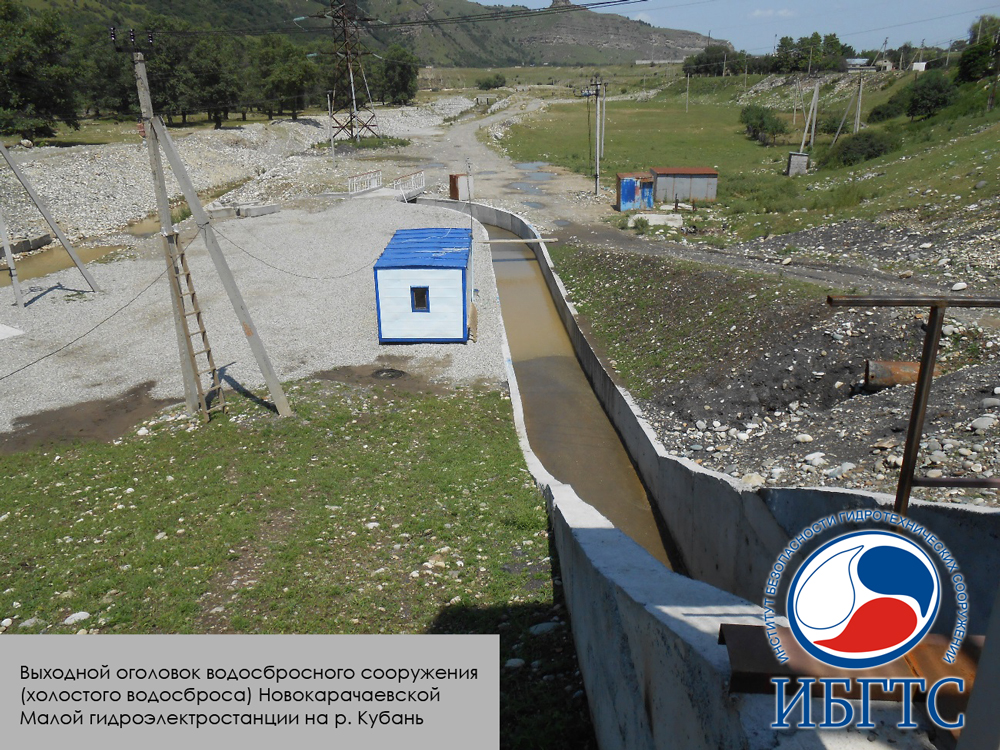

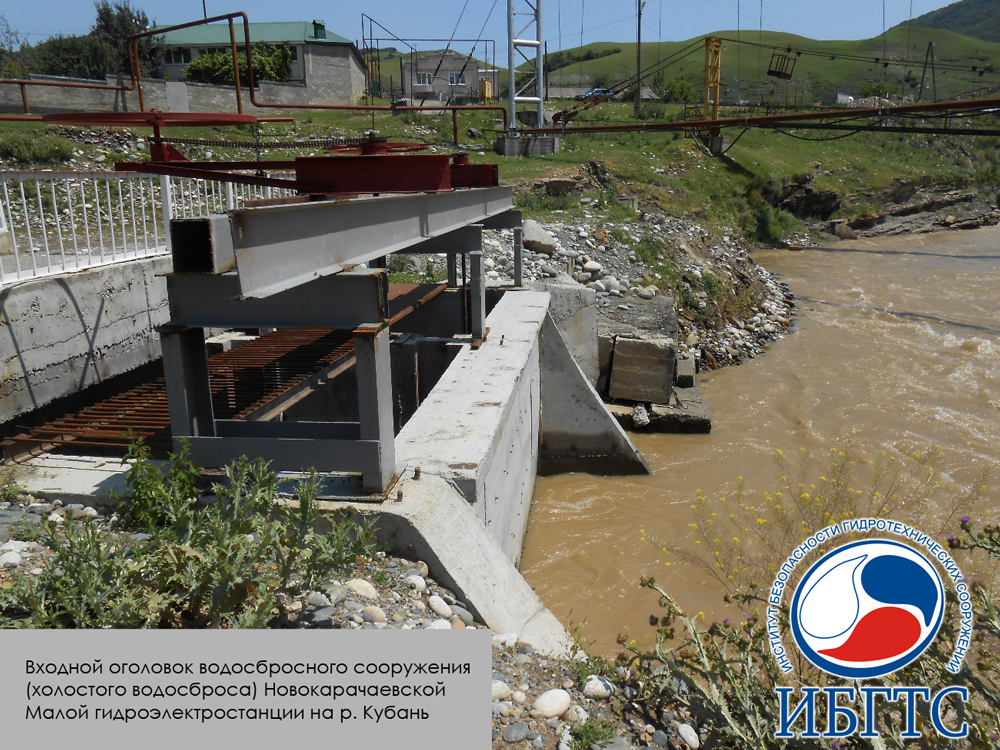

Водосбросное сооружение

  • Суммарная ширина пролетов для пропуска воды - 1 м
  • Количество пролетов для пропуска воды - 1 шт.
  • Количество основных затворов - 1 шт.

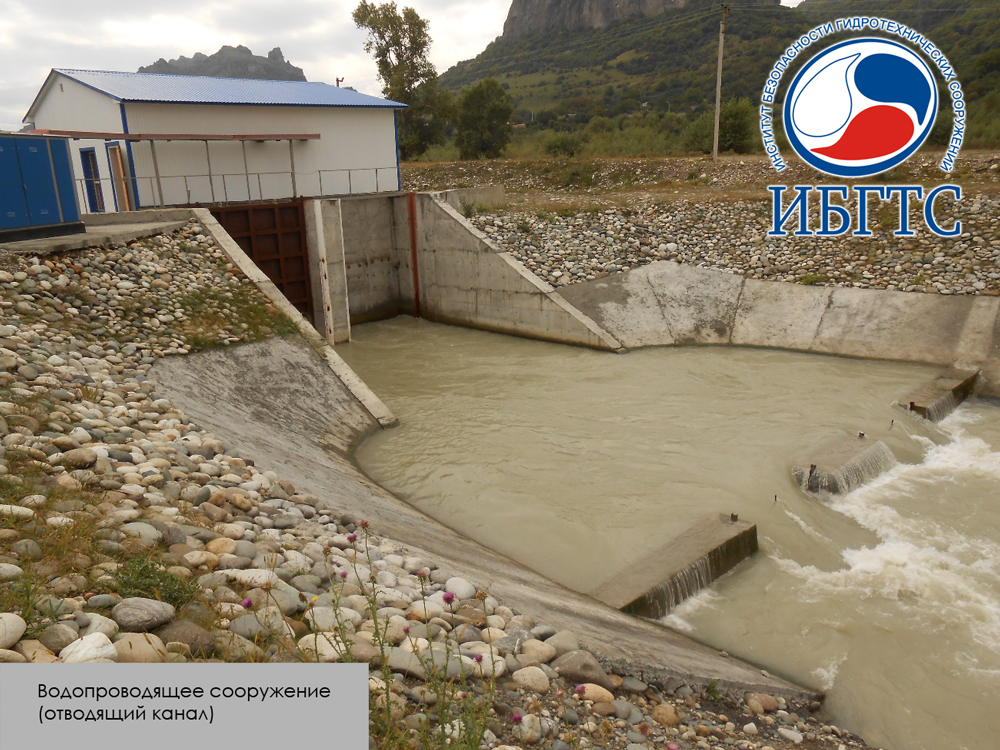

Водопроводящие сооружения

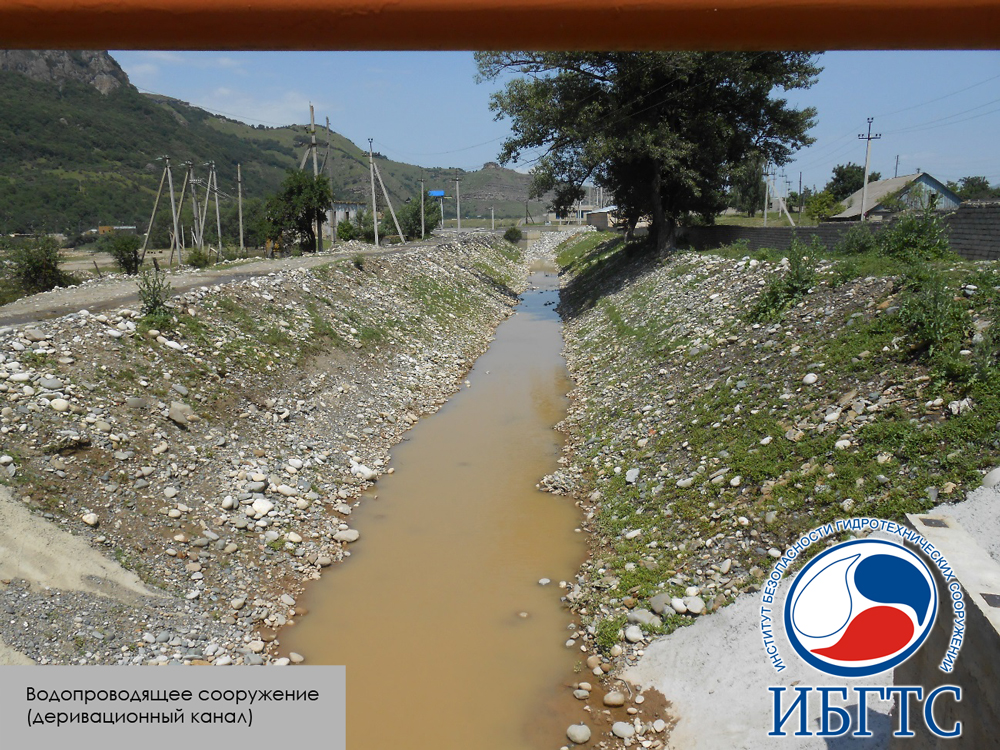

  • Наименование сооружения - деривационный канал
  • Классификация канала по назначению - энергетический
  • Классификация канала по материалу облицовки - канал без облицовки
