ГТС Оротуканского водохранилища

  • ГТС Оротуканского водохранилища
  • ГТС Оротуканского водохранилища
  • ГТС Оротуканского водохранилища
  • ГТС Оротуканского водохранилища
  • ГТС Оротуканского водохранилища
  • ГТС Оротуканского водохранилища

Декларируемый объект расположен в Дальневосточном Федеральном округе на территории Ягоднинского района Магаданской области в Анадыро – Колымском бассейновом округе. Водохранилище расположено на руч. Жаркий. Расстояние от устья руч. Жаркий до ГТС Оротуканского водохранилища 360,0 м.

Назначение:

  • для обеспечения хозяйственно-питьевой водой поселка Оротукан и Оротуканского завода горного оборудования (ликвидирован). В настоящее время Оротуканское водохранилище используется для обеспечения водой поселка Оротукан.

Класс капитальности основных ГТС  - III класс.

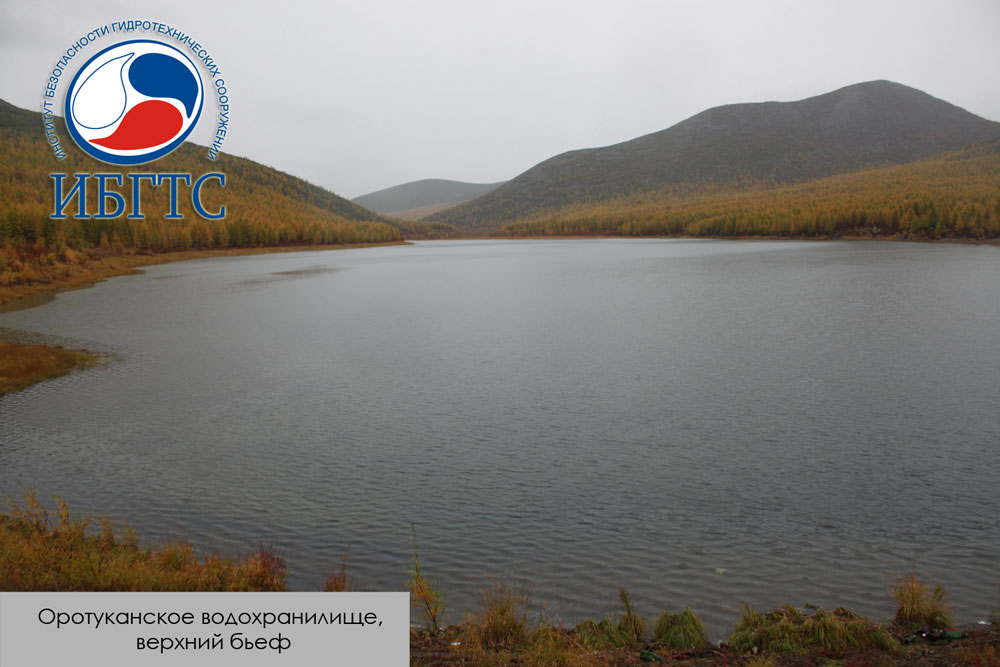

Основные параметры водохранилища:

  • площадь при НПУ – 23,6 га;
  • объем при НПУ – 1,35 млн.куб.м;
  • полезный объем – 0,359 млн.куб.м;
  • глубина воды при НПУ – 15,5 м;
  • максимальная длина – 1100 м;
  • максимальная ширина – 270 м.

Водоподпорное сооружение:

  • Отметка гребня - 482,0 м
  • Длина по гребню - 315,0 м
  • Ширина по гребню - 5,0 м
  • Максимальная ширина по основанию - 90 м
  • Максимальная высота - 17,7 м
  • Максимальный напор - 15,0 м

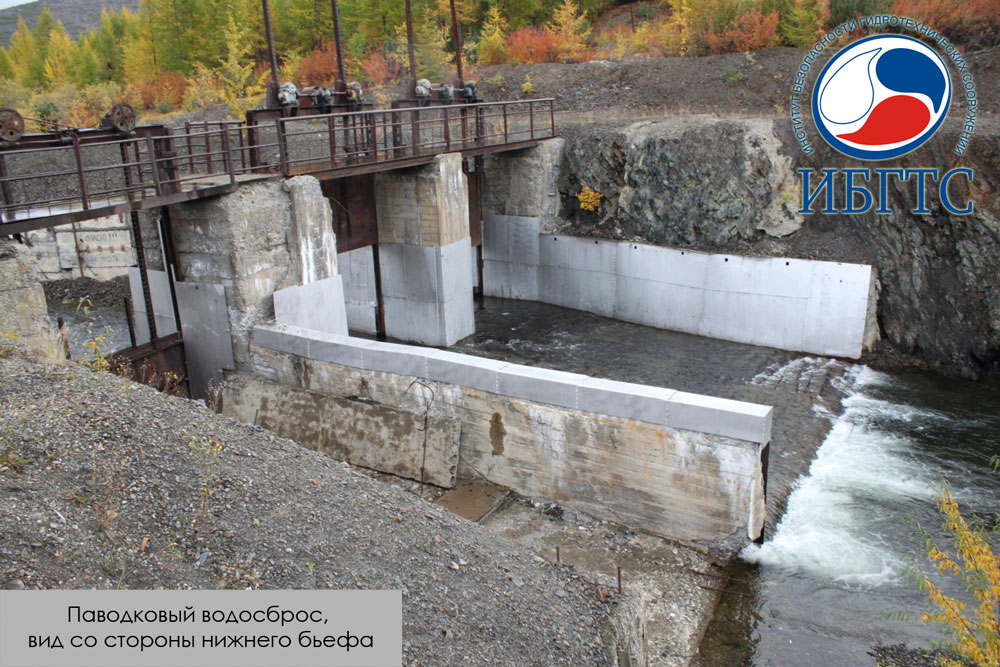

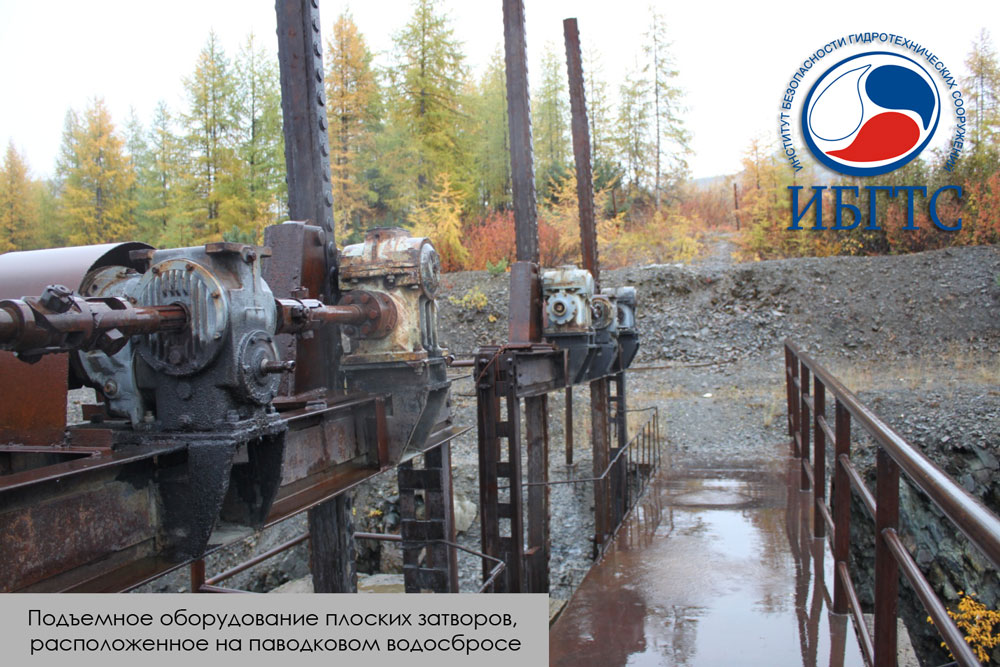

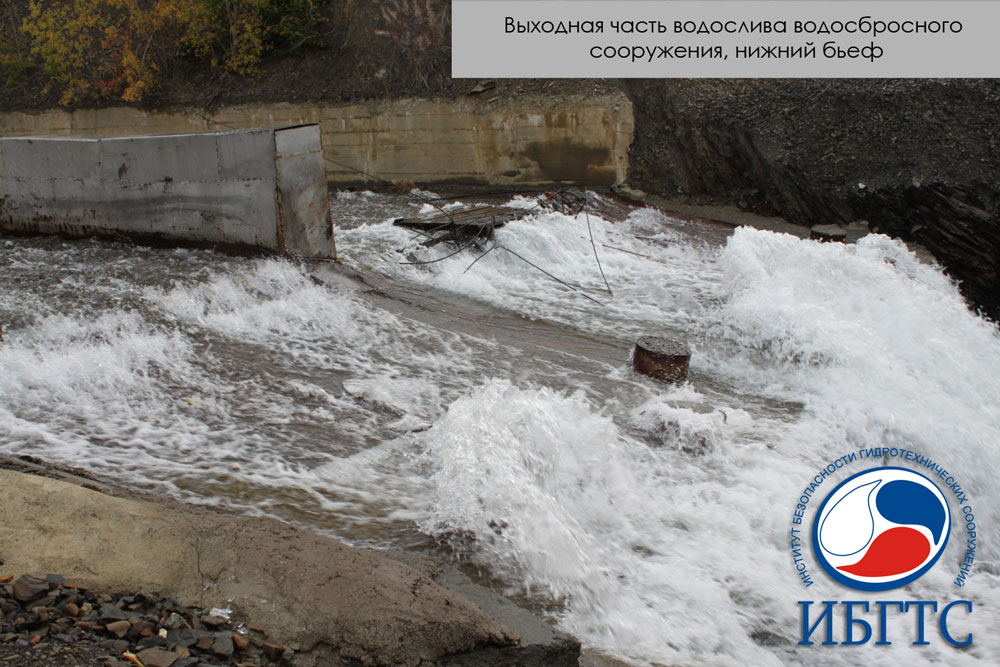

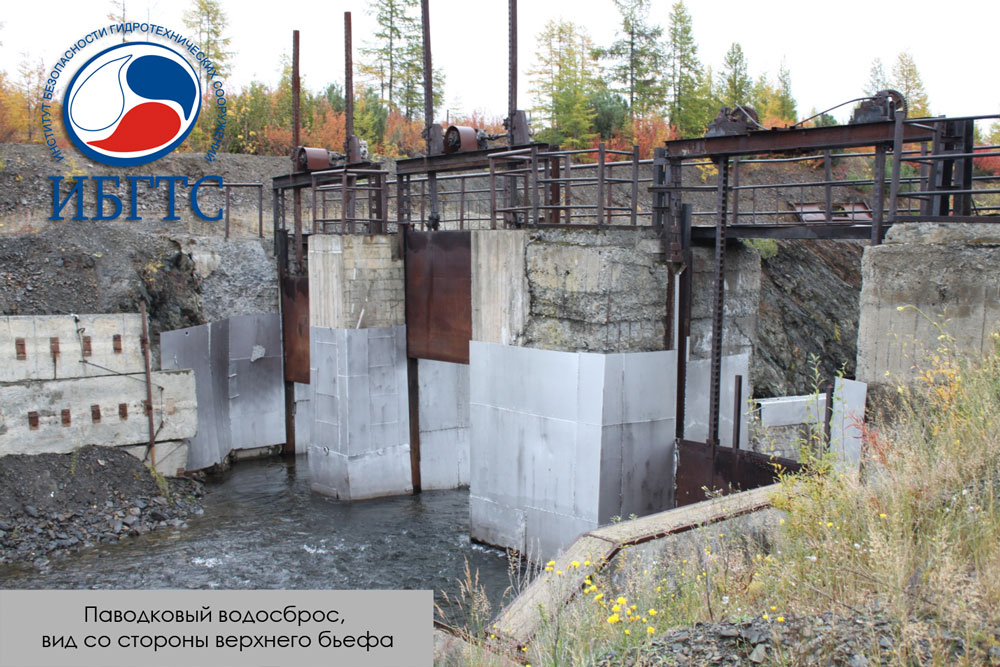

Водосбросное сооружение:

  • Максимальный проектный расход - 90 куб.м/с
  • Количество водоприемных отверстий входного оголовка - 3 шт.
  • Количество ниток водовода - 3 шт.
  • Ширина нитки водовода - 4 м
  • Длина головного сооружения - 19,00 м
  • Протяженность водосливной части - 13,70 м
  • Отметка гребня водослива с опущенным затвором - 480,60 м
  • Отметка порога водослива - 478,30 м
  • Напор на водосливе - 3,05 м

Насосная станция:

  • Количество ниток на напорном трубопроводе - 2 шт.
  • Диаметр напорного трубопровода - 2х325 м
  • Длина напорного трубопровода - 800 м
