ГТС Петровского гидроузла

  • ГТС Петровского гидроузла
  • ГТС Петровского гидроузла
  • ГТС Петровского гидроузла

ГТС Петровского гидроузла расположены на расстоянии 17,0 км от устья реки Петровка.

Класс основных ГТС – II класс.

Основные характеристики ГТС:

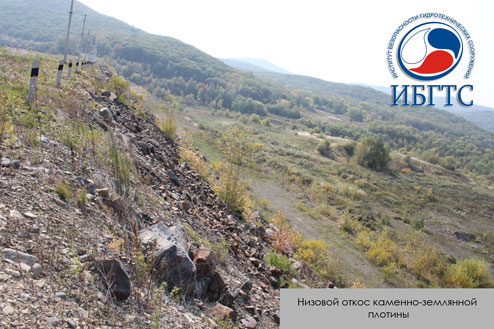

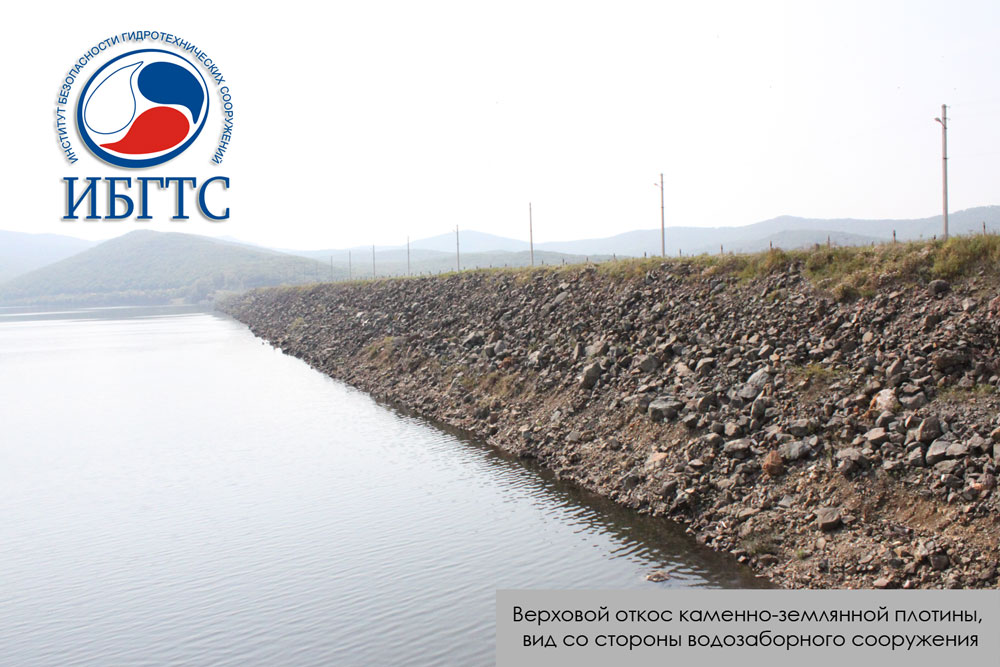

Каменно - земляная плотина:

  • длина (по оси гребня) -1140 м

Водосбросное сооружение:

  • длина сооружения – 108,9 м;
  • ширина лотка быстротока – 9 м;
  • уклон лотка быстротока – 0,3
  • перепад бьефов – 24 м.

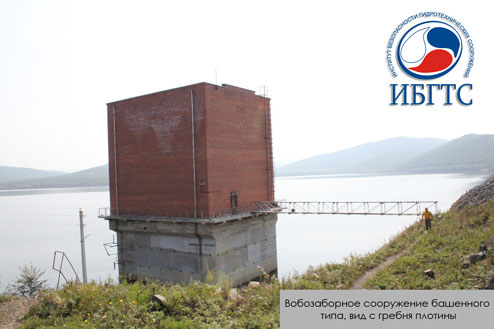

Водозабор, совмещенный с донным водовыпуском:

  • расчетная производительность – 65000 куб.м/сут.;
  • максимальная пропускная способность – 32,4 куб.м/с;
  • высота башни (с верхним строением) – 35,3 м;
  • количество водоприемных окон – 4 шт.;
  • размеры окон - 3 3 м;
  • количество и диаметр водопроводящих трубопроводов, шт.  мм - 2 1200;
  • длина сооружения – 172,8 м.
