ГТС пруда в районе с. Сукко

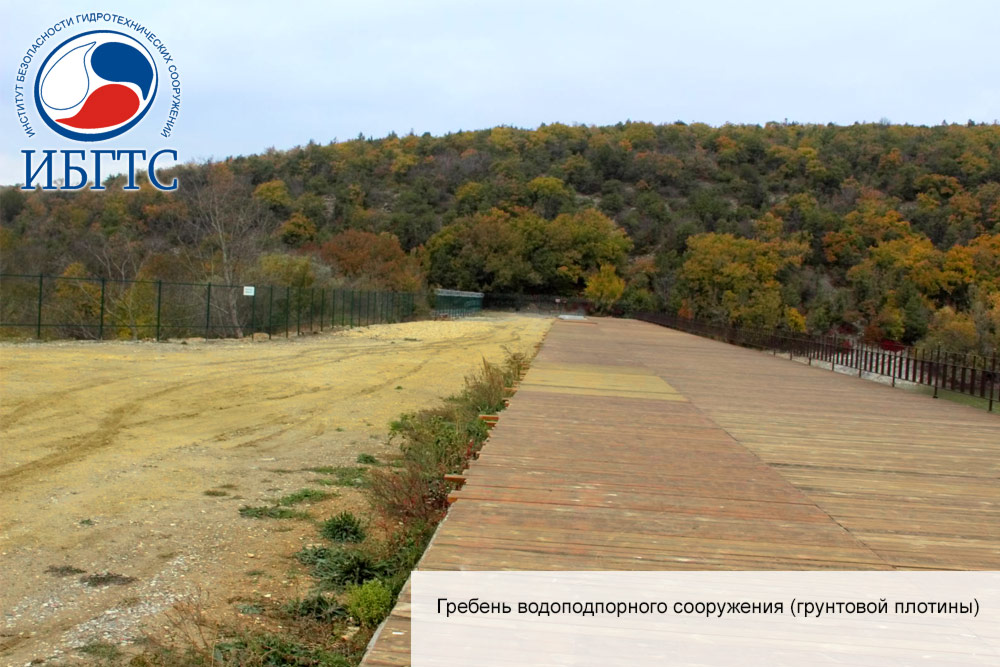

  • ГТС пруда в районе с. Сукко Рисунок 1 – Гребень водоподпорного сооружения (грунтовой плотины)

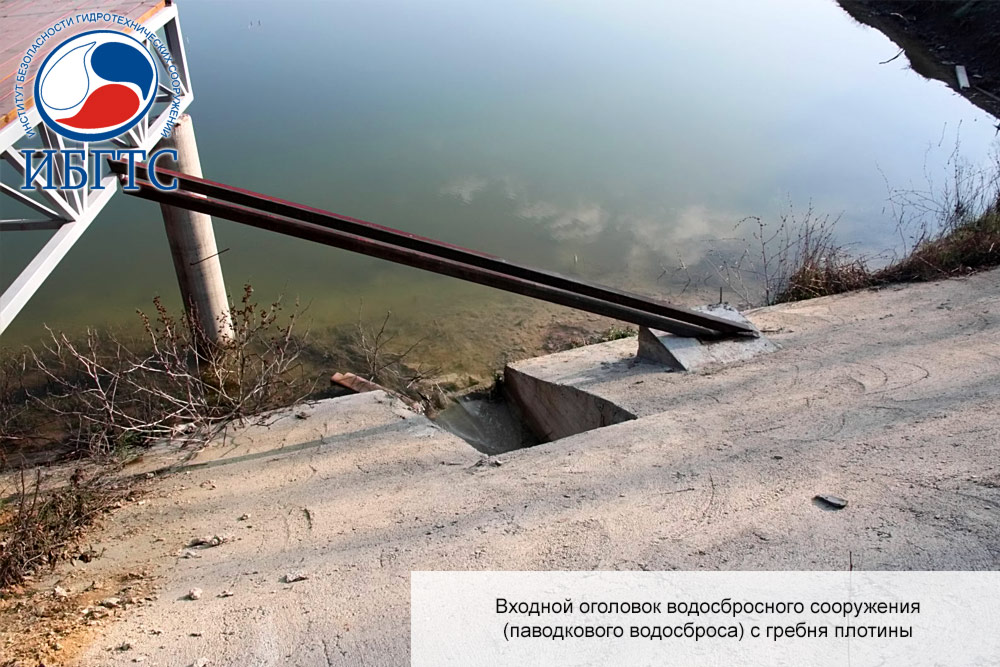

  • ГТС пруда в районе с. Сукко Рисунок 2 – Входной оголовок водосбросного сооружения (паводкового водосброса) с гребня плотины

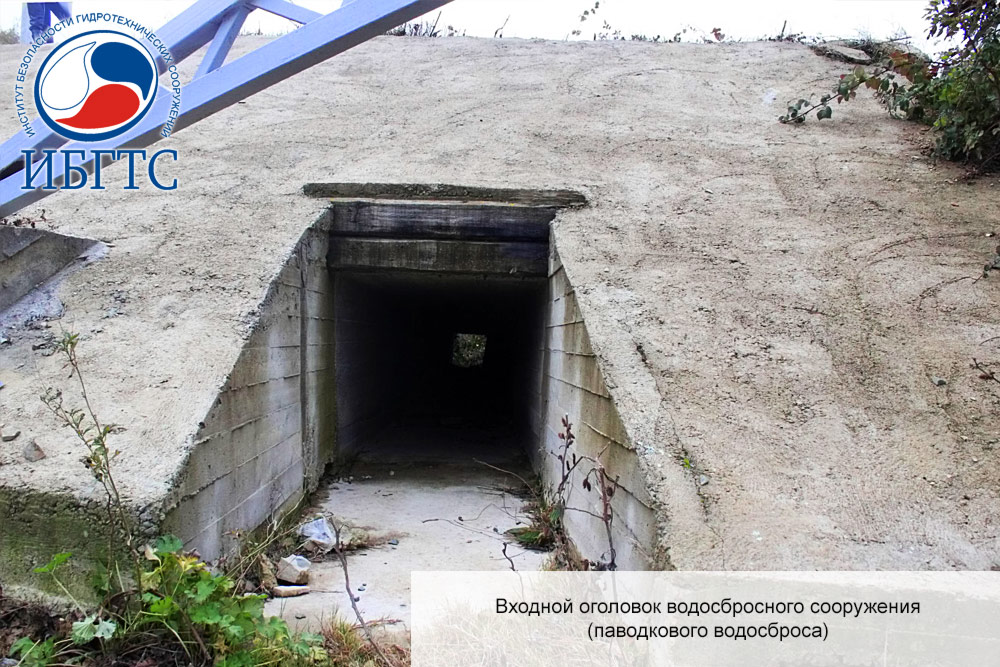

  • ГТС пруда в районе с. Сукко Рисунок 3 - Входной оголовок водосбросного сооружения (паводкового водосброса)

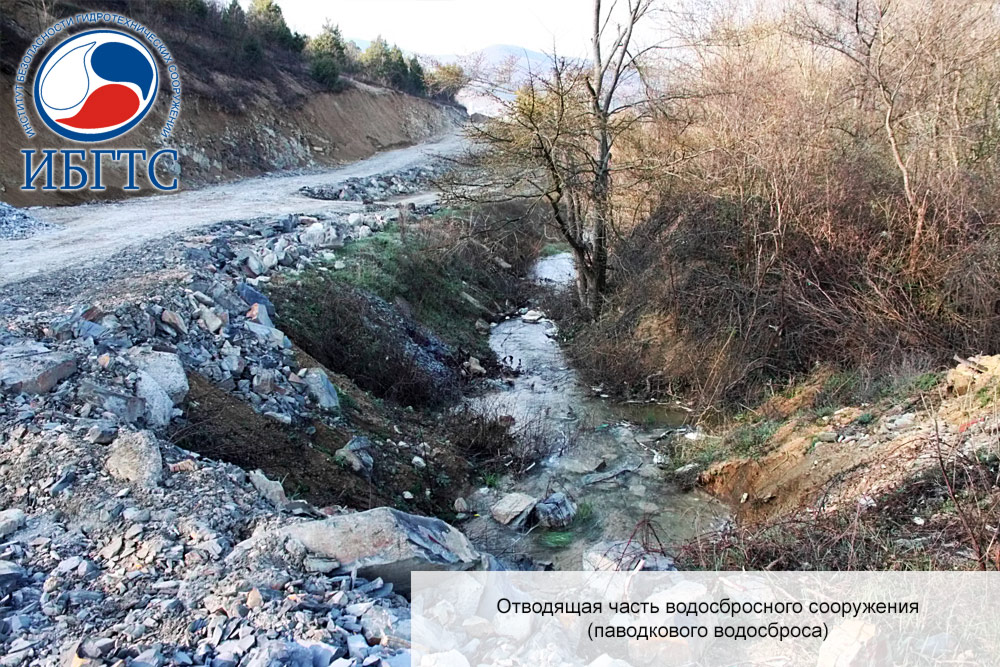

  • ГТС пруда в районе с. Сукко Рисунок 4 – Отводящая часть водосбросного сооружения (паводкового водосброса)

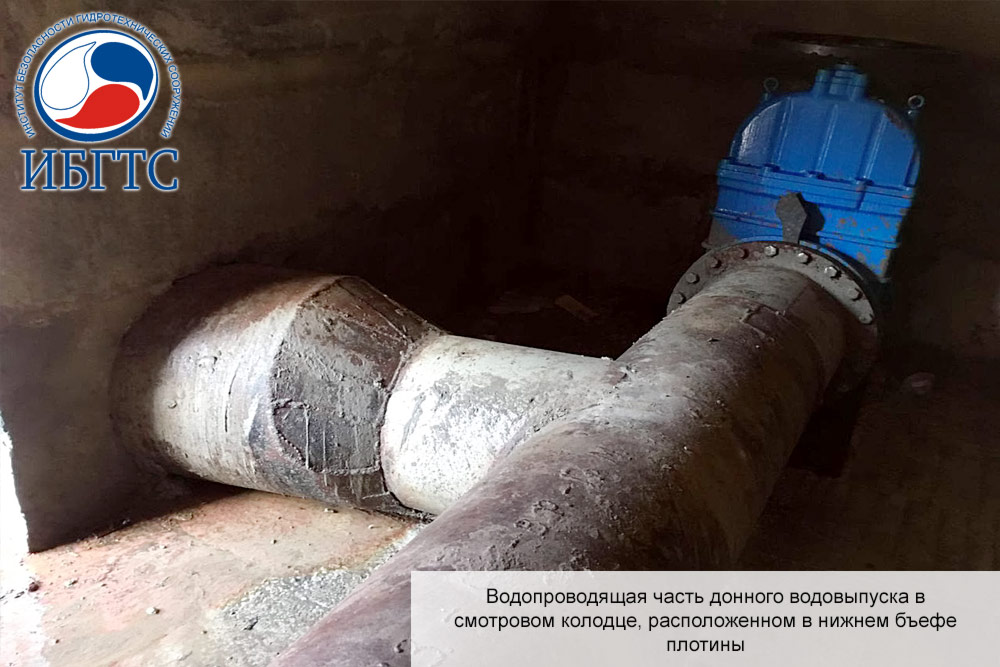

  • ГТС пруда в районе с. Сукко Рисунок 5 – Водопроводящая часть донного водовыпуска в смотровом колодце, расположенном в нижнем бъефе плотины

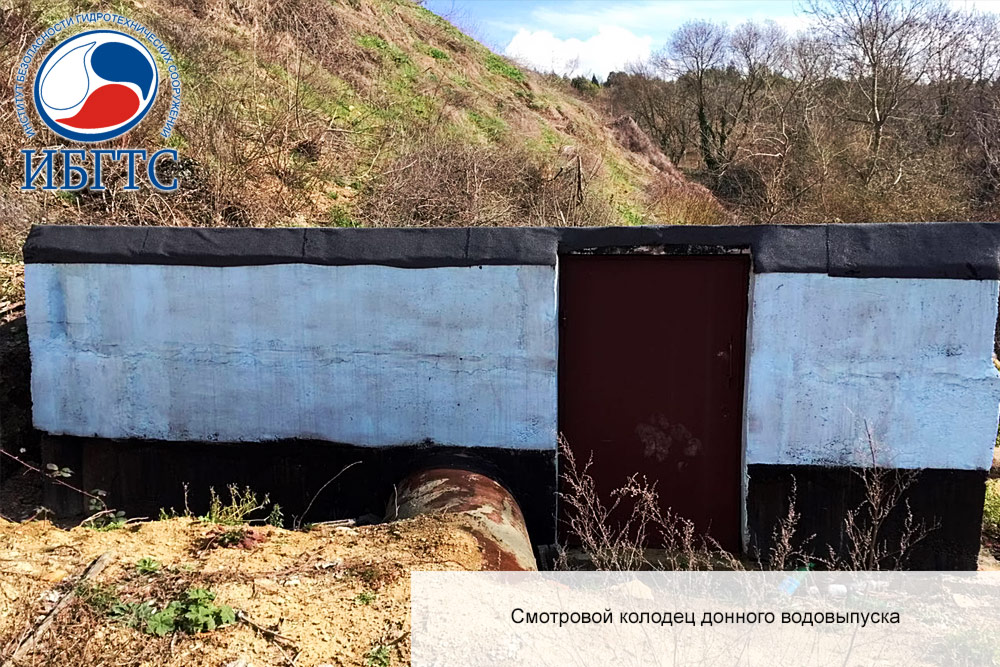

  • ГТС пруда в районе с. Сукко Рисунок 6 – Смотровой колодец донного водовыпуска

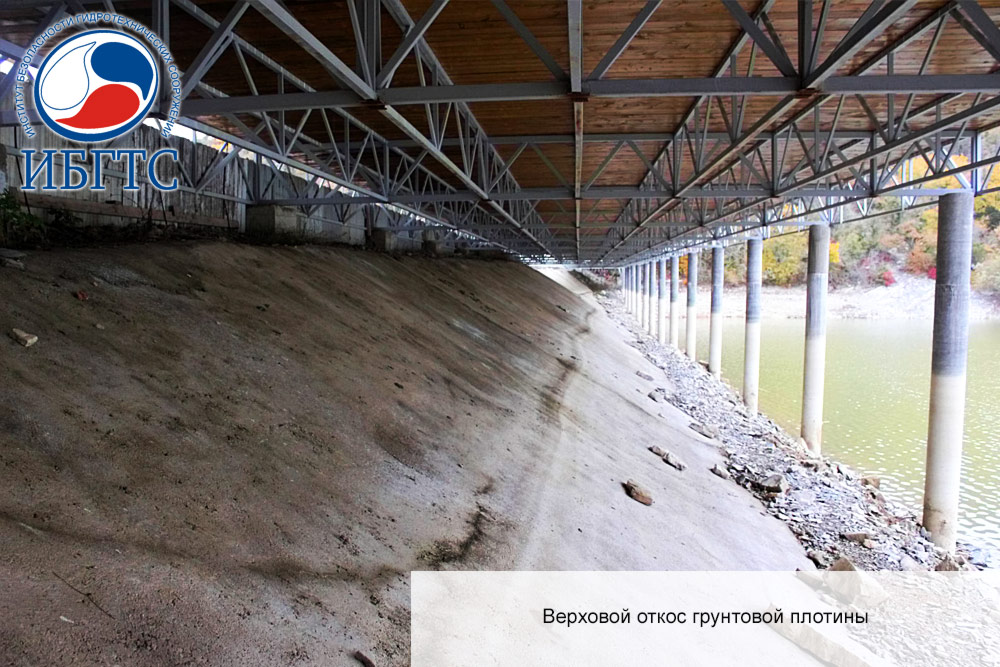

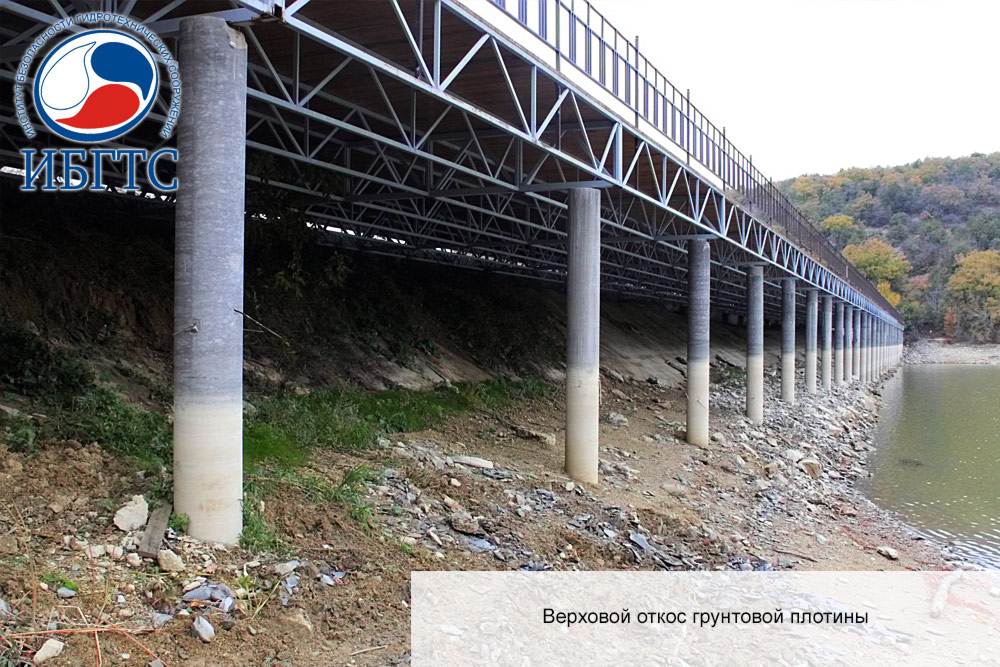

  • ГТС пруда в районе с. Сукко Рисунок 7 – Верховой откос грунтовой плотины
  • ГТС пруда в районе с. Сукко Рисунок 8 – Верховой откос грунтовой плотины

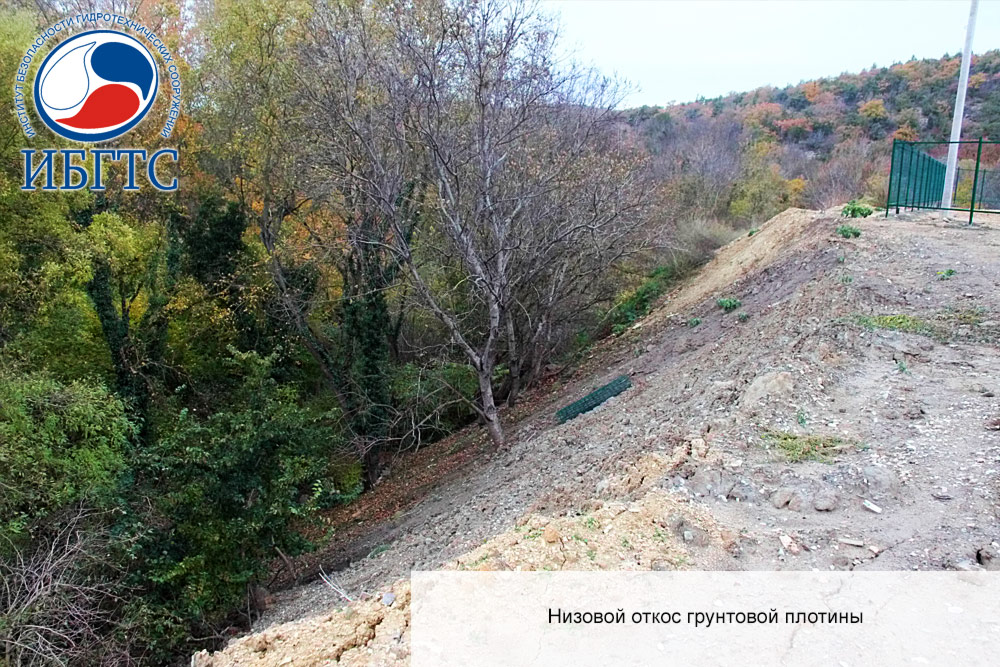

  • ГТС пруда в районе с. Сукко Рисунок 9 – Низовой откос грунтовой плотины

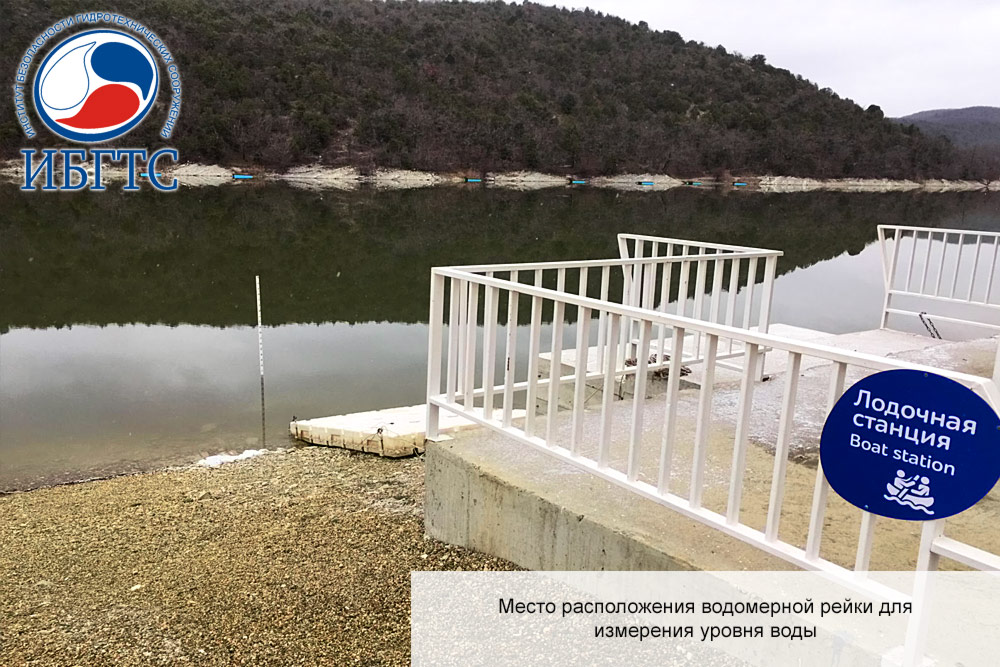

  • ГТС пруда в районе с. Сукко Рисунок 10 – Место расположения водомерной рейки для измерения уровня воды

Назначение

  • орошение сельскохозяйственных угодий;

Класс ГТС - ІІІ.

Основные параметры и технические характеристики ГТС

Водоподпорное сооружение:

  • Наименование сооружения: Плотина;
  • Отметка гребня - 46,00 м;
  • Максимальная высота -11,60 м;
  • Длина по гребню -185,00 м;
  • Ширина по гребню - 11,70 - 25,40;

Водосбросное сооружение:

  • Наименование сооружения: паводковый водосброс;
  • Суммарная ширина пролетов для пропуска воды - 0,95 м;
  • Отметка порога водосброса - 43,40 м;
  • Отметка верха водосброса - 44,35 м;
  • Количество пролетов для пропуска воды – 1 шт.

Донный водовыпуск:

  • Отметка порога входного оголовка - 36,70 м;
  • Отметка воды ВБ при пропуске максимального проектного расхода - 44,40;
  • Количество ниток водоводов для пропуска воды - До ж/б колодца -1 шт, после задвижки - 2 шт.
  • Количество основных затворов - 1 шт.
  • Максимальный проектный расход - 1,88 м3/с:
