ГТС водохранилища на р. Самбек северо-восточнее х. Курлацкий Неклиновского района Ростовской области (сокращенно: ГТС водохранилища на р. Самбек).

Назначение:

  • для сезонного регулирования стока реки Самбек;
  • орошения пропашных культур (60 га);
  • рыборазведения.

По проекту класс капитальности основных гидротехнических сооружений - IV класс.

Основные характеристики ГТС:

Водохранилище:

  • длина водохранилища – 1700 м;
  • ширина водохранилища – от 200 до 680 м;
  • отметка НПУ: фактическая (по результатам геодезической съемки 2010 г. ) – 11,0 м;
  • отметка ФПУ: фактическая (по результатам геодезической съемки 2010 г.) – 12,0 м;
  • площадь зеркала при НПУ – 161,0 га;
  • полный объем – 2,48 млн. куб.м;
  • полезный объем – 2,29 млн. куб.м;

Водоподпорное сооружение:

  • отметка гребня: фактическая (по результатам геодезической съемки 2010 г.) – 14,0 м;
  • максимальный напор при ФПУ: 4,7 м;
  • строительная высота: 6,7;
  • длина по гребню: 616 м;
  • ширина по гребню: 7,3 м;
  • ширина по подошве: 78 м.

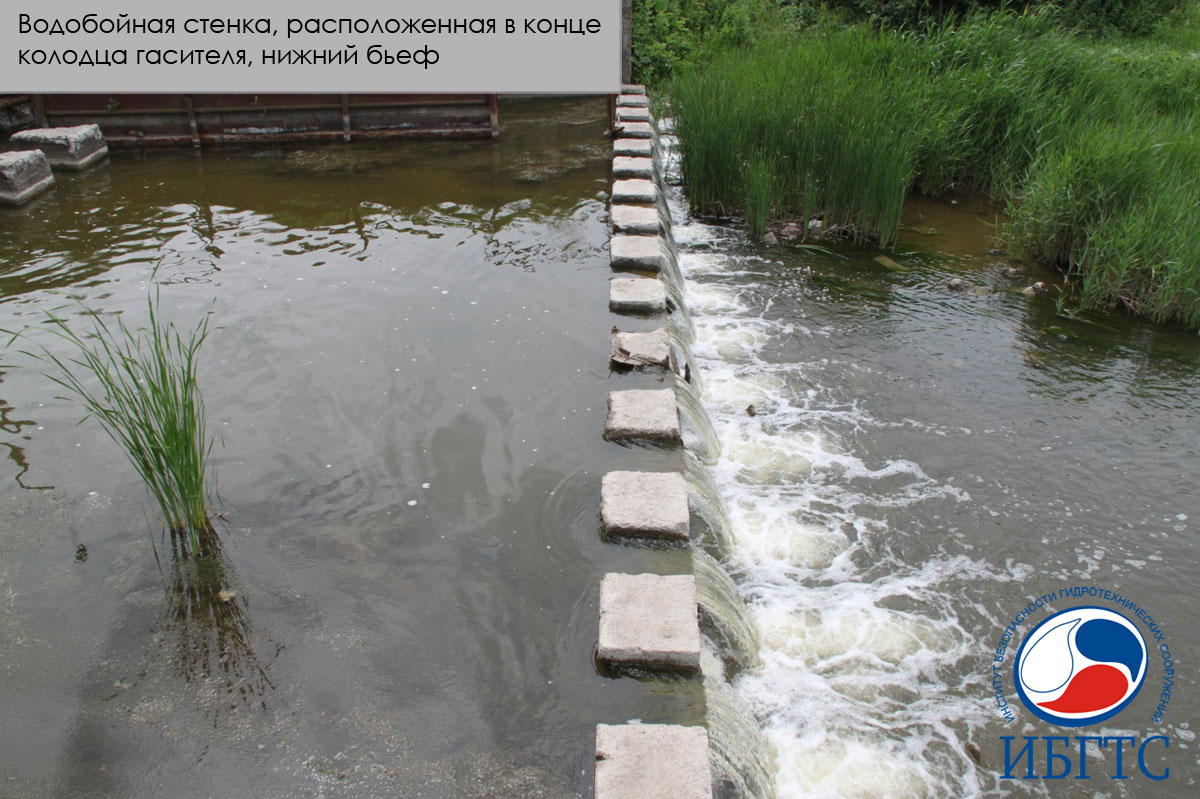

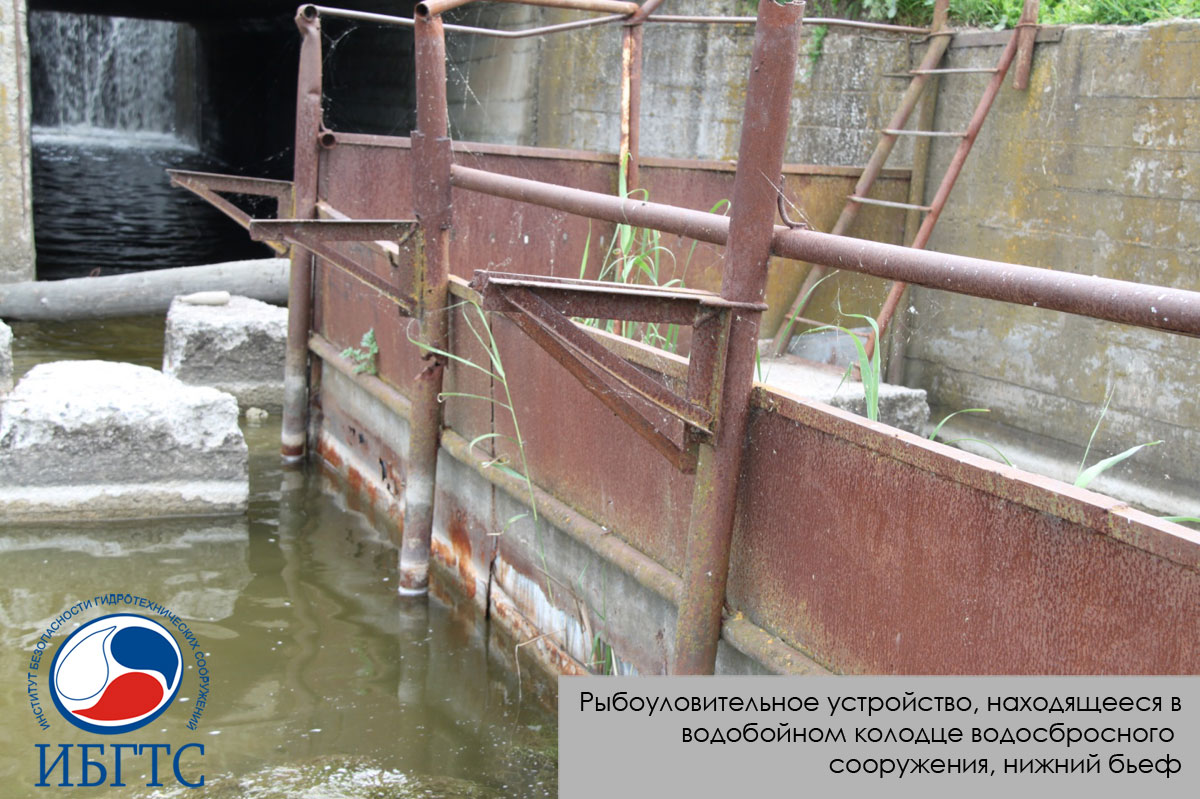

Водосбросное сооружение:

  • Количество водоприемных отверстий – 4 шт.

Насосная станция:

  • Назначение – подача воды на орошаемые земли.
  • Максимальная проектная производительность - 0,5 куб.м/с (1 насос);

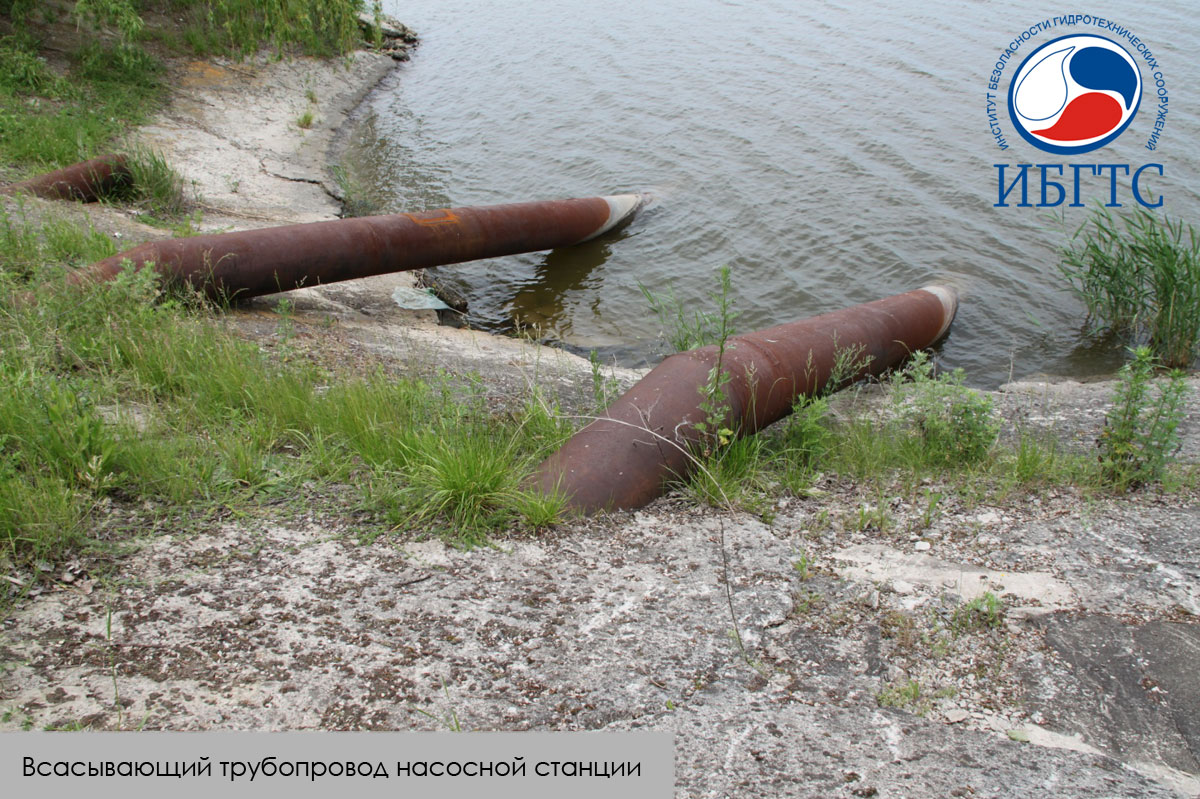

Водоводы:

  • количество ниток – 1 (по проекту 3);
  • диаметр - 600 мм, 800 мм.
