Водохранилище на р. Вад находится в Вадинском районе Пензенской области в Верхне-Волжском бассейновом округе в 189 км от устья р. Вад.

Назначение:

  • для аккумулирования весеннего стока с последующим использованием воды для орошения и улучшения водообеспеченности орошаемых долголетних культурных пастбищ в хозяйствах Вадинского района (в настоящее время используется только для аккумулирования весеннего стока).

Ввод сооружений  в постоянную эксплуатацию: 28 октября 1983 г.

Класс основных ГТС - III класс.

Характеристика ГТС водохранилища на р. Вад:

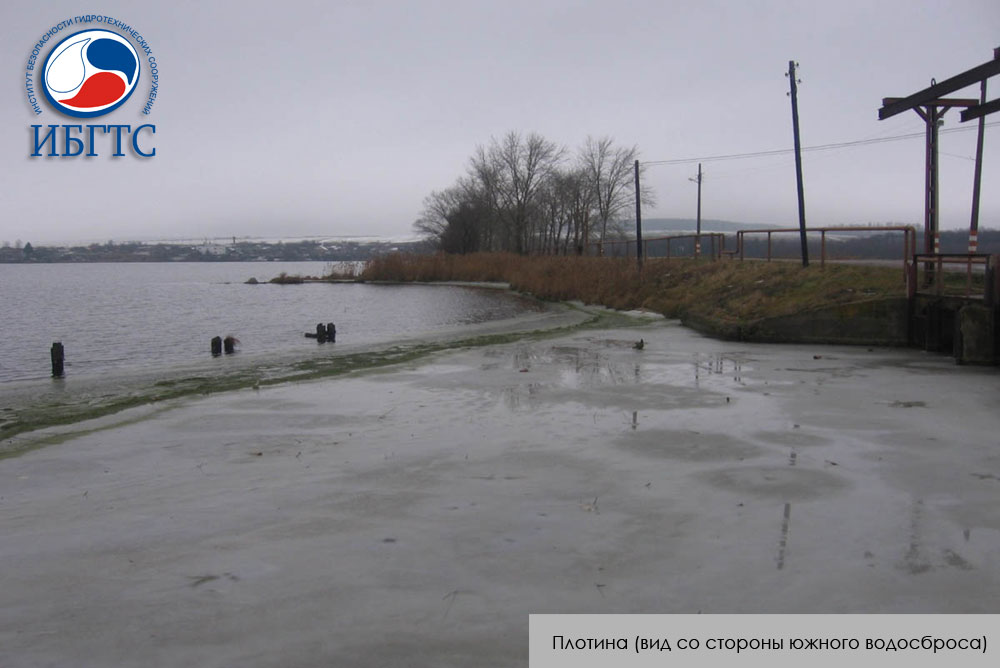

Земляная насыпная однородная плотина:

  • длина по гребню – 944 м (земляная плотина 888м+56м бетонная плотина);
  • ширина по гребню – 8,0 м;
  • ширина по подошве – 80 м;
  • максимальная строительная высота – 14,1 м;
  • коллектор дренажа – стальные трубы, диаметром 500 мм;
  • смотровые колодцы – 12 шт., диаметром 1,0 м.

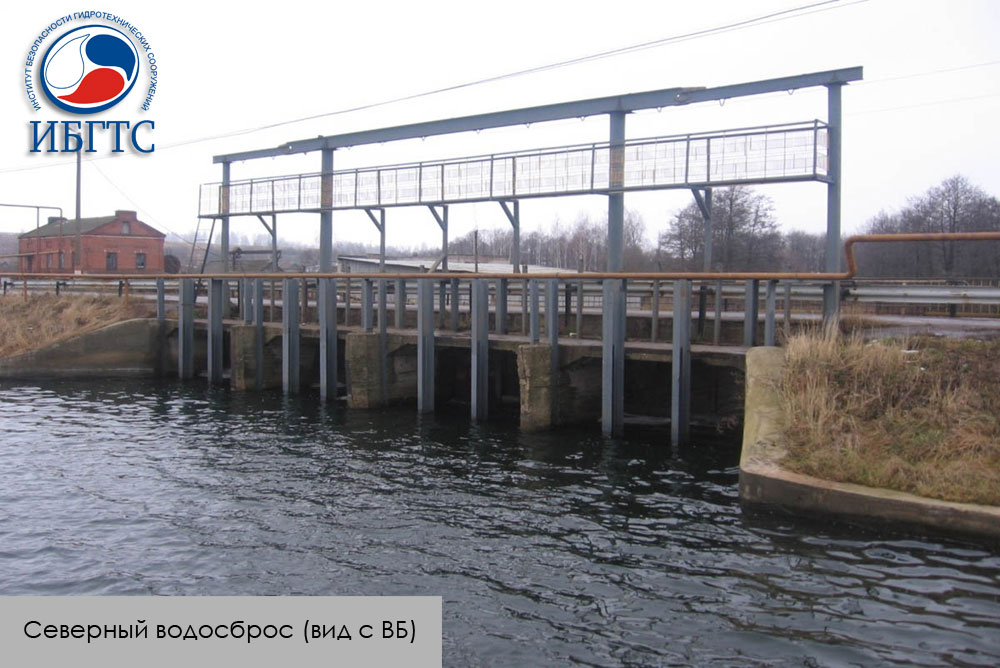

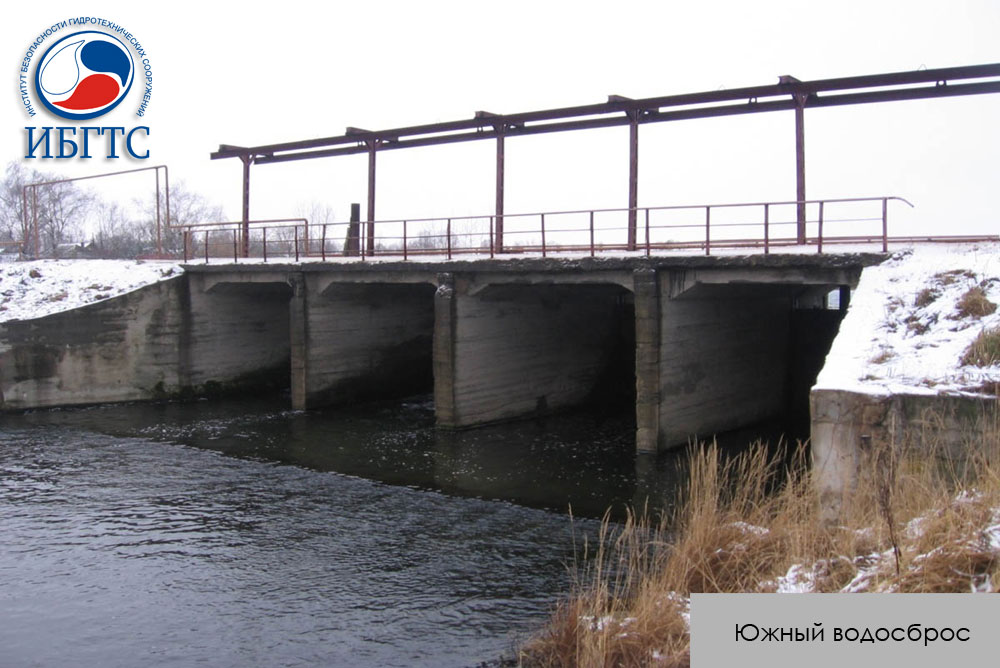

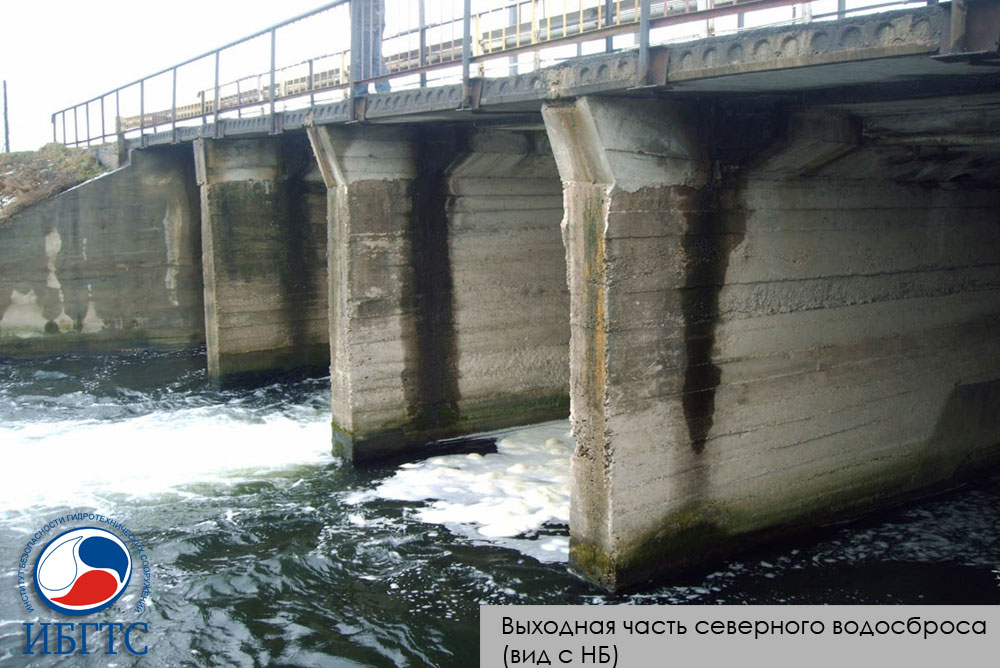

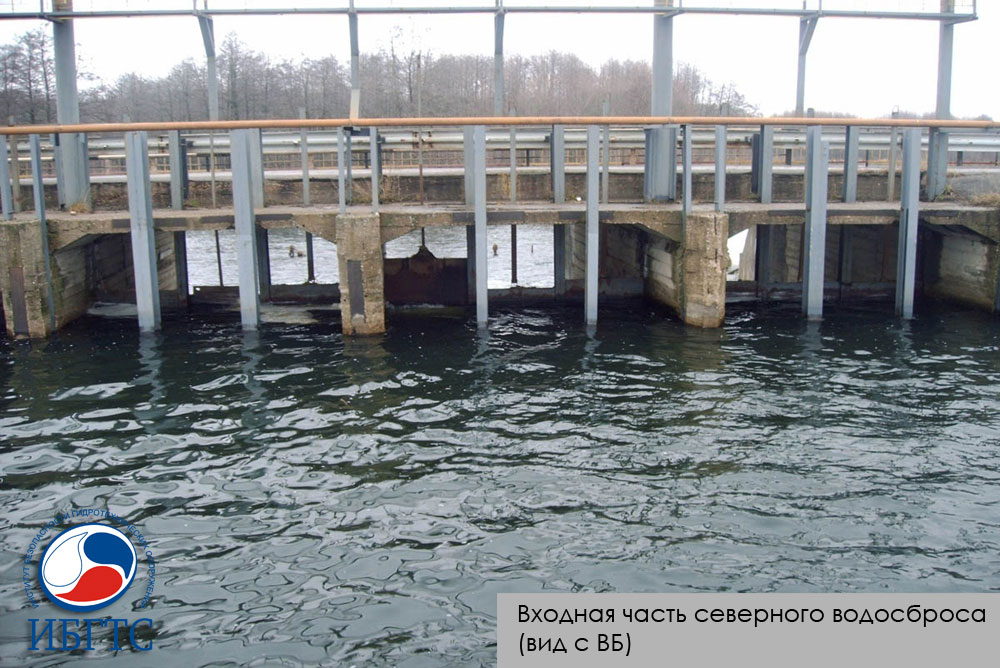

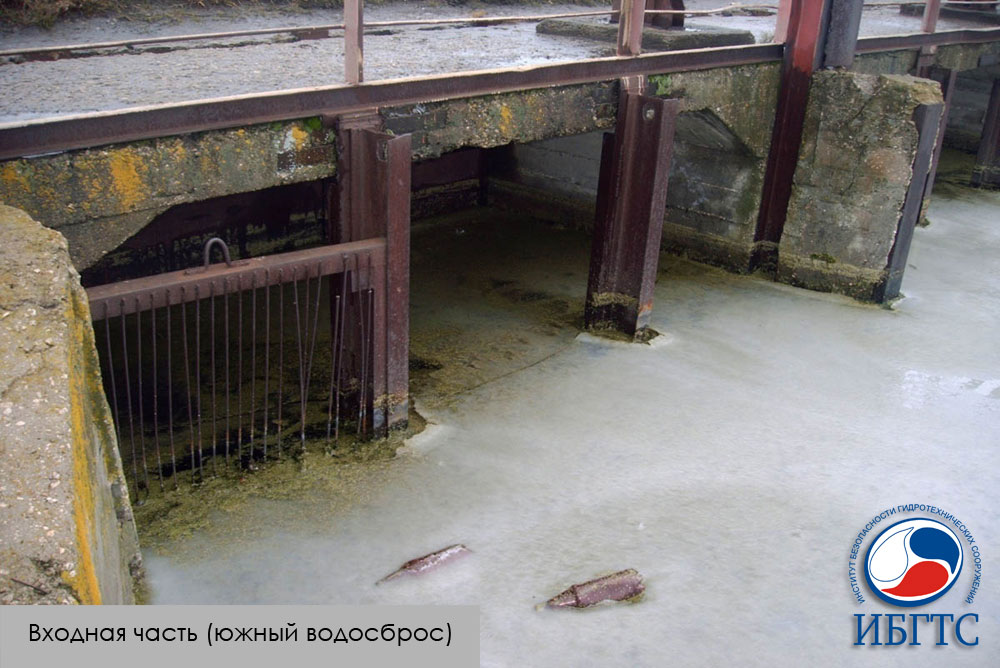

Бетонная водосливная плотина практического профиля:

  • тип сооружения – водосброс практического профиля;
  • количество пролетов – 2 шт.;
  • ширина пролетов – 6 м;
  • длина водосливной части плотины в плане - 20,5 м;
  • отметка порога – 152,2 м;
  • расчетный напор на сооружении – 4,9 м;
  • максимальный проектный расход при ЭПУ – 151,3 куб.м/с;
  • максимальный проектный расход при ФПУ – 215 куб.м/с;

Донный водовыпуск №1:

  • суммарный расчетный расход воды через отверстия:
  • при НПУ – 4,50 куб.м/с;
  • при УМО – 3,60 куб.м/с.
  • Общая длина водовыпуска – 91,0 м.

Донный водовыпуск №2:

  • диаметр – 800 мм;
  • длина – 120,0 м.

Ледозащитное сооружение:

  • длина – 84,0 м;
  • ширина решетки ледозащитного сооружения – 1,5 м.

Водомерный водослив:

  • место расположения – на отводящем канале донного водовыпуска №1;
  • назначение – замер меженных расходов р. Вад;

Насосная станция первого подъема (в настоящее время насосная станция законсервирована, оборудование станции демонтировано):

  • назначение – для подачи воды на оросительную систему;
  • расчетный расход – 0,7 куб.м/с.
