Берегоукрепительные сооружения дома отдыха в с. Лазурном

  • Берегоукрепительные сооружения дома отдыха в с. Лазурном
  • Берегоукрепительные сооружения дома отдыха в с. Лазурном
  • Берегоукрепительные сооружения дома отдыха в с. Лазурном

Назначение:

  • для защиты береговой зоны от негативного воздействия вод.

Класс капитальности ГТС - III класс.

Основные характеристики ГТС:

  • Берегоукрепительные и дноукрепительные сооружения:

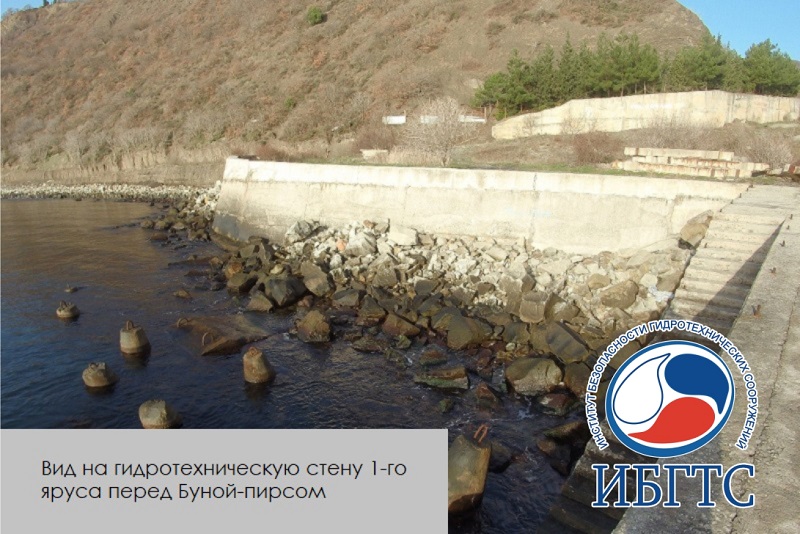

  • Наименование ГТС: Гидротехническая стена 1-го яруса.
  • Длина - 528,0 м
  • Ширина по верху, м:
  • - от ПК0+0 до ПК0+29,0 - 0,9 м.
  • - от ПК0+29,0 до ПК0+77,0 - 1,0 м.
  • - от ПК0+77 до ПК0+96,5 - 0,9 м.
  • - от ПК0+96,5 до ПК5+27,0 - 1,0 м.
  • Ширина по основанию, м:
  • - от ПК0+0 до ПК0+5,0 - 3,2 м.
  • - от ПК0+5,0 до ПК0+96,5 - 3,8 м.
  • - от ПК0+96,5 до ПК5+27 - 3,2 м.
  • Толщина, м:
  • - от ПК0+0 до ПК0+96,5 - переменная от 5,75 до 7,0 м.
  • - от ПК0+96,5 до ПК2+77 - 6,0 м.
  • - от ПК2+77 до ПК5+27,0 - переменная от 5,9 до 4,8 м.
  • Наименование: Подводный банкет.
  • Длина - 409,0 м.
  • Ширина - 10,0 м.
  • Струенаправляющие и отклоняющие дамбы:

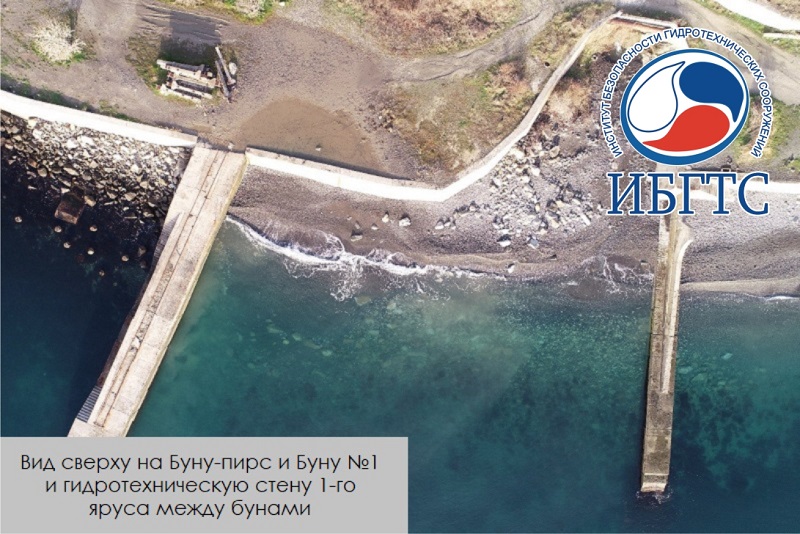

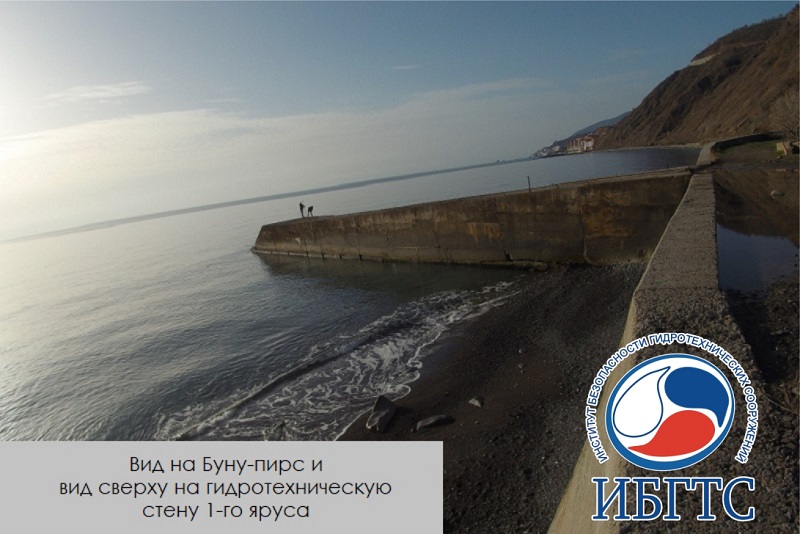

  • Наименование ГТС: Буна-пирс.
  • Длина по основанию - 57,0 м.
  • Максимальная высота - 7,6 м.
  • Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+36,0 - 4,5 м.
  • - от ПК0+36,0 до ПК0+57,0 - 6,0 м.
  • 1. Наименование ГТС - Буна N1.
  •    Длина - 50,0 м.
  •    Максимальная высота - 7,7 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+1,5 - 2,0 м.
  • - от ПК0+1,5 до ПК0+32,3 - 0,6 м.
  • - от ПК0+32,3 до ПК0+44,0 - 3,0 м.
  • - от ПК0+44,0 до ПК0+50 - 6,0 м.
  • 2. Наименование ГТС - Буна N2.
  •    Длина по основанию - 50,0 м.
  •    Максимальная высота - 7,0 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+1,5 - 2,0 м.
  • - от ПК0+1,5 до ПК0+30,8 - 0,6 м.
  • - от ПК0+30,8 до ПК0+38 - 3,0 м.
  • - от ПК0+38 до ПК0+50 - 6,0 м.
  • 3. Наименование ГТС - Буна N3.
  •    Длина по основанию - 50,0 м.
  •    Максимальная высота - 7,0 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+1,5 - 2,0 м.
  • - от ПК0+1,5 до ПК0+32,3 - 0,6 м.
  • - от ПК0+32,3 до ПК0+38 - 3,0 м.
  • - от ПК0+38 до ПК0+50 - 6,0 м.
  • 4. Наименование ГТС - Буна N4.
  •    Длина по основанию - 50,0 м.
  •    Максимальная высота - 8,2 м.
  •    Максимальная ширина по основанию - 9,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+44 - 6,0 м.
  • - от ПК0+44 до ПК0+50 - 9,0 м.
  • 5. Наименование ГТС - Буна N5.
  •    Длина по основанию - 55,0 м.
  •    Максимальная высота - 8,0 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0- до ПК0+2,9 - 3,0 м.
  • - от ПК0+2,9 до ПК0+33,6 - 0,6 м.
  • - от ПК0+33,6 до ПК0+53,0 - 3,0 м.
  • - от ПК0+53,0 до ПК0+59,0 - 6,0 м.
  • 6. Наименование ГТС - Буна N6.
  •    Длина по основанию - 55,0 м.
  •    Максимальная высота - 8,5 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0 до ПК0+2,2 - 3,0 м.
  • - от ПК0+2,2 до ПК0+33,4 - 0,6 м.
  • - от ПК0+33,4 до ПК0+49,0 - 3,0 м.
  • - от ПК0+49,0 до ПК0+55,0 - 6,0 м.
  • 7. Наименование ГТС - Буна N7.
  •    Длина по основанию - 55,0 м.
  •    Максимальная высота - 7,5 м.
  •    Максимальная ширина по основанию - 6,0 м.
  • Ширина по верху, м:
  • - от ПК0+ПК0+2,25 - 3,0 м.
  • - от ПК0+2,25 до ПК0+32,2 - 0,6 м.
  • - от ПК0+32,2 до ПК0+46,0 - 3,0 м.
  • - от ПК0+46,0 до ПК0+52,0 - 6,0 м.
