Берегоукрепительные сооружения ММЦ «Гурзуф»

  • Берегоукрепительные сооружения ММЦ «Гурзуф»
  • Берегоукрепительные сооружения ММЦ «Гурзуф»
  • Берегоукрепительные сооружения ММЦ «Гурзуф»

Назначение:

  • для защиты набережной зоны от негативного воздействия вод, а также для создания набережной зоны и предотвращения выноса пляжного материала в море.

Класс капитальности ГТС - III класс.

Основные характеристики ГТС:

  • Берегоукрепительные и дноукрепительные сооружения:
  • Наименование ГТС: Гидротехническая стена 1-го яруса (подпорная стена набережной).
  • Длина крепления - 334,0 м.
  • Ширина крепления - 1,0 м.
  • Толщина крепления - 5,5-6,1 м.
  • Струенаправляющие и отклоняющие дамбы:
  • 1. Наименование ГТС - Буна N1.
  •    Длина - 50,0 м.
  •    Максимальная высота - 5,5 м.
  • Ширина по верху, м:
  • - от ПК0+0,0 до ПК0+38,0 - 6,6 м.
  • - от ПК0+38,0 до ПК0+50,0 - 9,0 м.

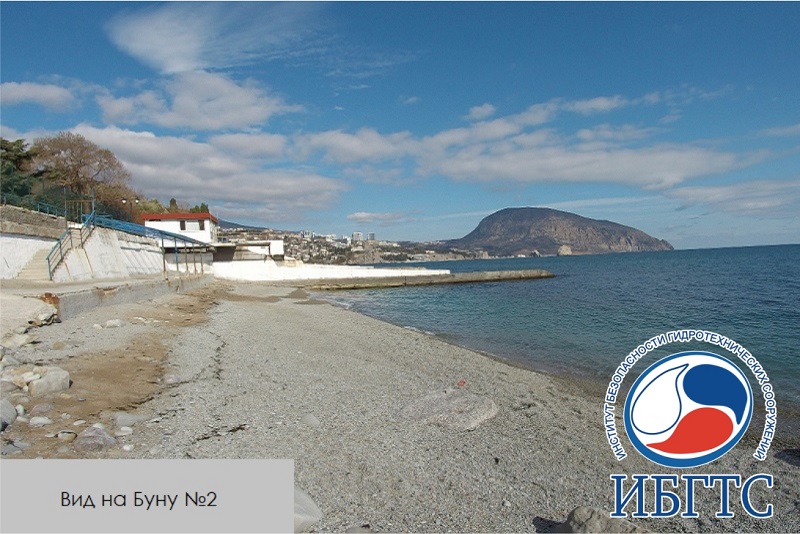

  • 2 Наименование ГТС - Буна N2.
  •   Длина - 54,8 м.
  •   Максимальная высота - 4,1 м.
  • Ширина по верху, м:
  • - от ПК0+0,0 до ПК0+30,6 - 0,8 м.
  • - от ПК0+30,6 до ПК0+42,7 - 3,0 м.
  • - от ПК+42,7 до ПК0+54,8 - 6,0 м.
  • 3. Наименование ГТС - Буна N3.
  •    Длина - 53,8 м.
  •    Максимальная высота - 3,9 м.
  • Ширина по верху, м:
  • - от ПК0+0,0 до ПК0+12,6 - 1,3 м.
  • - от ПК0+12,6 до ПК0+30,3 - 0,6 м.
  • - от ПК0+30,3 до ПК0+41,1 - 1,3 м.
  • - от ПК0+41,1 до ПК0+47,8 - 3,0 м.
  • - от ПК0+47,8 до ПК0+53,8 - 6,0 м.
  • 4. Наименование ГТС - Буна N4.
  •    Длина - 52,2 м.
  •    Максимальная высота - 3,9 м.
  • Ширина по верху, м:
  • - от ПК0+0,0 до ПК0+11,4 - 1,2 м.
  • - от ПК0+11,4 до ПК0+32,3 - 0,8 м.
  • - от ПК0+32,3 до ПК0+45,9 - 3,1 м.
  • - от ПК0+45,9 до ПК0+52,2 - 6,0 м.

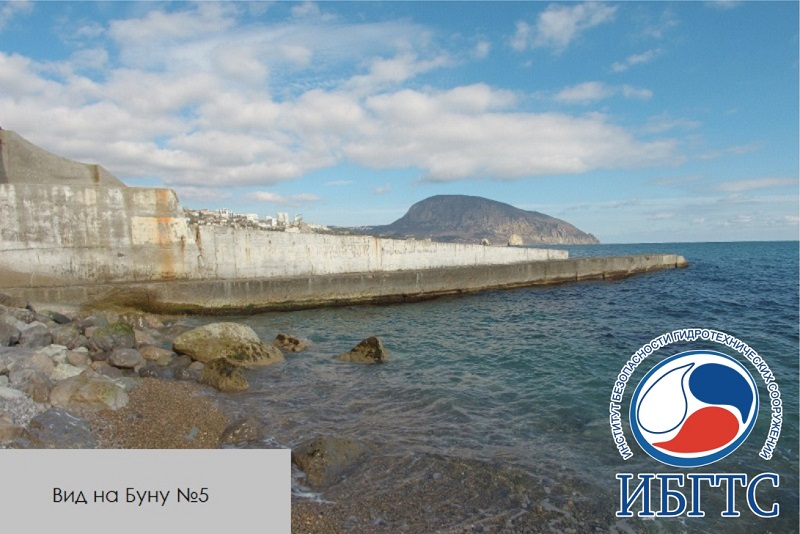

  • 5. Наименование ГТС - Буна N5.
  •    Длина - 52,2 м.
  •    Максимальная высота - 3,9 м.
  • Ширина по верху, м:
  • - от ПК0+0,0 до ПК0+6,13 - 1,4 м.
  • - от ПК0+6,13 до ПК0+26,7 - 0,8 м.
  • - от ПК0+26,7 до ПК0+46,1 - 3,0 м.
  • - от ПК0+46,1 до ПК0+52,2 - 6,0 м.

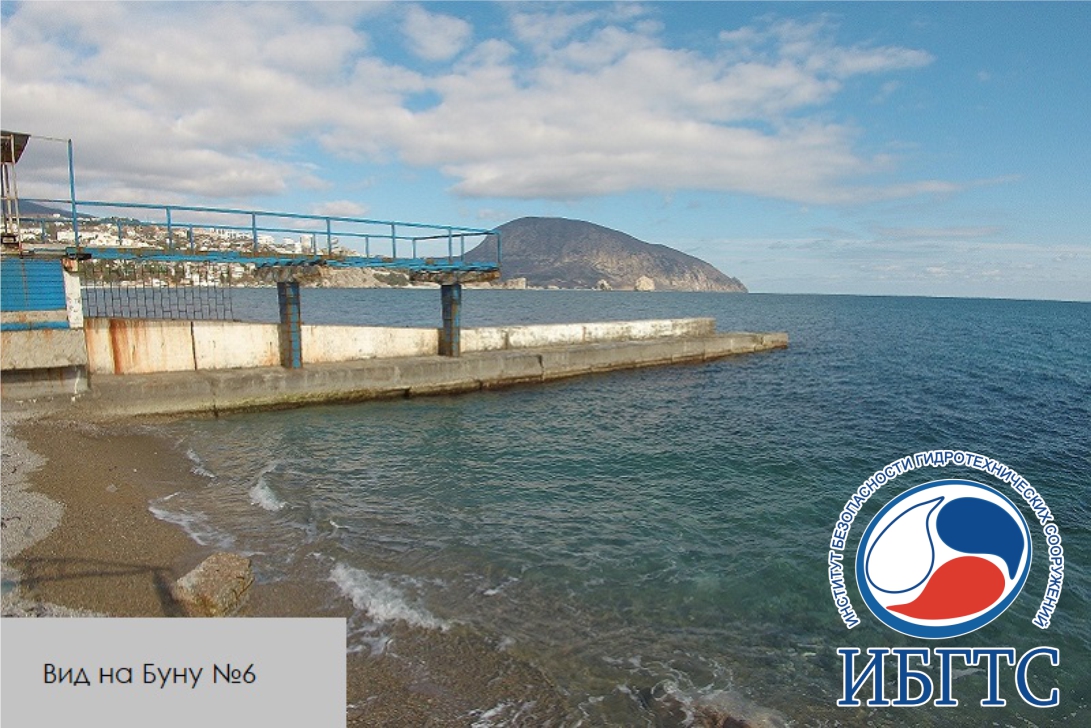

  • 6. Наименование ГТС - Буна N6.
  •    Длина - 78,4 м.
  •    Максимальная высота - 4,8 м.
  •    Ширина по верху - 3,0 м.
