Берегоукрепительные сооружения Никитского ботанического сада
Назначение:
- для создания набережной зоны, а также для предотвращения выноса пляжного материала в море.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:

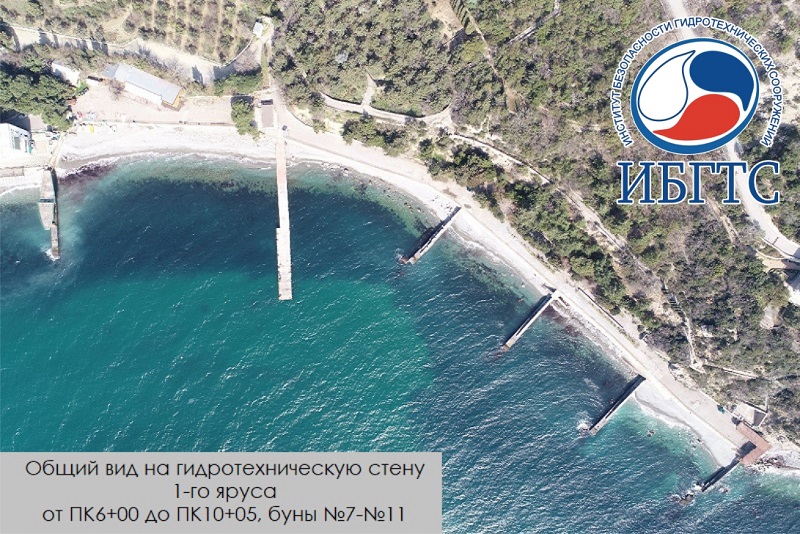

- Наименование: Гидротехническая стена 1-го яруса
- Длина - 1005,0 м
- Ширина по верху - 1,0 м.
- Ширина по основанию - 3,2 м.
- Струенаправляющие и отклоняющие дамбы:

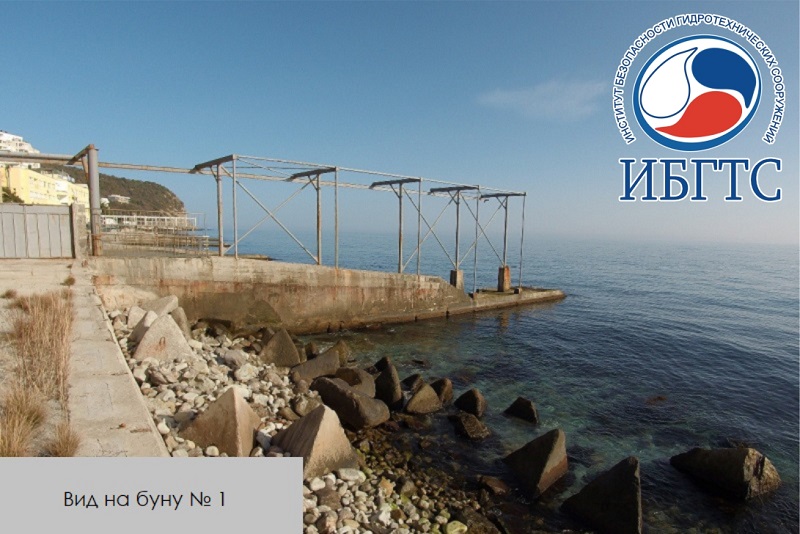

- 1. Наименование ГТС - Буна N1.
- Длина - 48,0 м.
- Максимальная высота - 5,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+42,0 - 3,0 м;
- - от ПК0+42,0 до ПК0+48,0 - 6,0 м.
- 2 Наименование ГТС - Буна N2.
- Длина - 50,0 м.
- Максимальная высота - 5,5 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+50,0 - 3,0 м.
- 3. Наименование ГТС - Буна N3.
- Длина -50,0 м.
- Максимальная высота - 5,6 м.
- Максимальная ширина по основанию - 3,0 м
- Максимальная ширина по верху буны, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+50,0 - 3,0 м.
- 4. Наименование ГТС - Буна N4.
- Длина-50,0 м.
- Максимальная высота-5,5 м.
- Максимальная ширина по основанию - 6,0 м.
- Максимальная ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+44,0 - 3,0 м;
- - от ПК0+44,0 до ПК0+50,0 - 6,0 м.
- 5. Наименование ГТС - Буна N5.
- Длина-50,0 м.
- Максимальная высота-5,5 м.
- Максимальная ширина по основанию-3,0 м.
- Максимальная ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+50,0 - 3,0 м.
- 6. Наименование ГТС - Буна N6.
- Длина-50,0 м.
- Максимальная высота-5,5 м.
- Максимальная ширина по основанию-3,0 м.
- Максимальная ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,5 - 1,0 м;
- - от ПК0+31,5 до ПК0+50,0 - 3,0 м.
- 7.Наименование ГТС-Буна N7.
- Длина-50,0 м.
- Максимальная высота-5,58 м.
- Максимальная ширина по основанию -3,0 м.
- Максимальная ширина по верху, м:
- - от ПК0+0,0 до ПК0+31,4 - 2,1 м;
- - от ПК0+31,4 до ПК0+50,0 - 3,0 м.

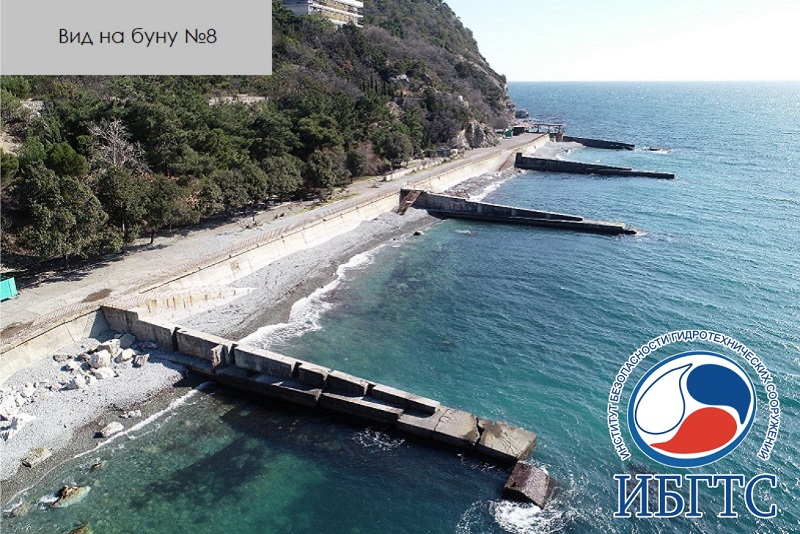

- 8.Наименование ГТС - Буна N8.
- Длина-49,5 м.
- Максимальная высота-4,2 м.
- Максимальная ширина по основанию-3,0 м.
- Ширина по гребню, м:
- - от ПК0+03,6 до ПК0+32 - 0,8 м;
- - от ПК0+32 до ПК0+49,5 - 3,0 м.
- 9. Наименование ГТС-Буна N9.
- Длина-51,3 м.
- Максимальная высота-5,3 м.
- Максимальная ширина по основанию-3,0 м.
- Ширина по гребню, м:
- - от ПК0+0,0 до ПК0+30,3 - 0,8 м;
- - от ПК0+30,3 до ПК0+51,3 - 3,0 м.
- 10.Наименование ГТС- Буна N10.
- Длина-54,2 м.
- Максимальная высота-5,3 м.
- Максимальная ширина по основанию-3,0 м.
- Ширина по гребню, м:
- - от ПК0+0,0 до ПК0+31,5 - 0,8 м;
- - от ПК0+31,5 до ПК0+54,2 - 3,0 м.
- 11. Наименование ГТС-Буна N 11.
- Длина-50,0 м.
- Максимальная высота-6,0 м.
- Максимальная ширина по основанию-6,0 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+30 - 0,9 м;
- - от ПК0+30 до ПК0+39 -3,0 м;
- - от ПК0+39 до ПК+50 - 6,0 м.
