Берегоукрепительные сооружения пгт.Приморский
Назначение:
- для защиты береговой зоны от негативного воздействия вод.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- 1.Берегоукрепительные и дноукрепительные сооружения:

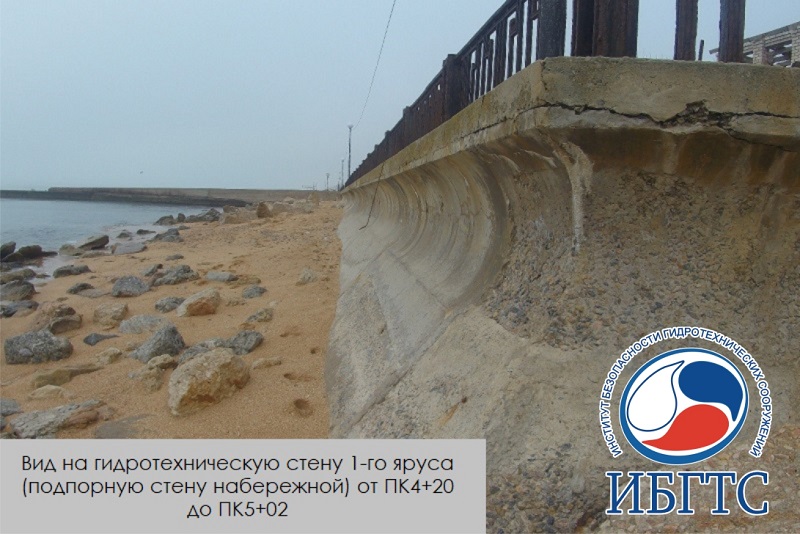

- 1.1 Наименование: Гидротехническая стена 1-го яруса
- Длина - 502,0 м
- Ширина по верху - 1,0 м.
- Ширина по низу - 2,8 м.
- 1.2 Наименование ГТС: Берма (восточная).
- 1.2.1 Ширина крепления, м:
- - от ПК0 до ПК2+41,0 - 3,5 м;
- - от ПК2+41,0 до ПК3+98 - 2,7 м.
- 1.2.2 Длина крепления-398,0 м.
- 1.3 Наименование ГТС: Подводный банкет.
- 1.3.1 Ширина крепления-5,0 м.
- 1.3.2 Длина крепления:
- - вдоль берега: 345,0 м;
- - перпендикулярно берегу: 45,0 м.
- 2 Струенаправляющие и отклоняющие дамбы:
- 2.1 Наименование ГТС: Буна №1.
- 2.1.1 Длина-65,0 м.
- 2.1.2 Максимальная высота-4,5 м.
- 2.1.3 Максимальная ширина по основанию-3,0 м.
- 2.1.4 Ширина по верху, м:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.

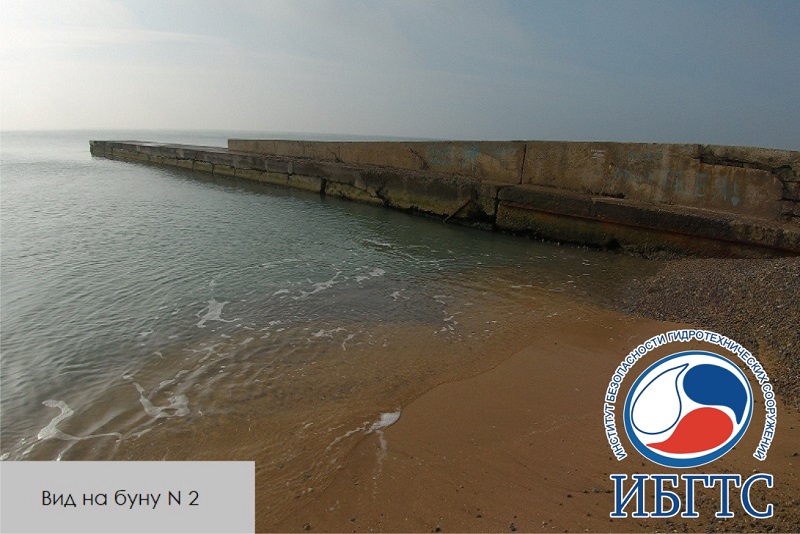

- 2.2 Наименование ГТС: Буна №2.
- 2.2.1 Длина-65,0 м.
- 2.2.2 Максимальная высота- 4,5 м.
- 2.2.3 Максимальная ширина по основанию-3,0 м.
- 2.2.4 Ширина по верху, м:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.
- 2.3 Наименование ГТС: Буна №3.
- 2.3.1 Длина-65,0 м.
- 2.3.2 Максимальная высота- 4,5 м.
- 2.3.3 Максимальная ширина по основанию- 3,0 м.
- 2.3.4 Ширина по верху, м:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.

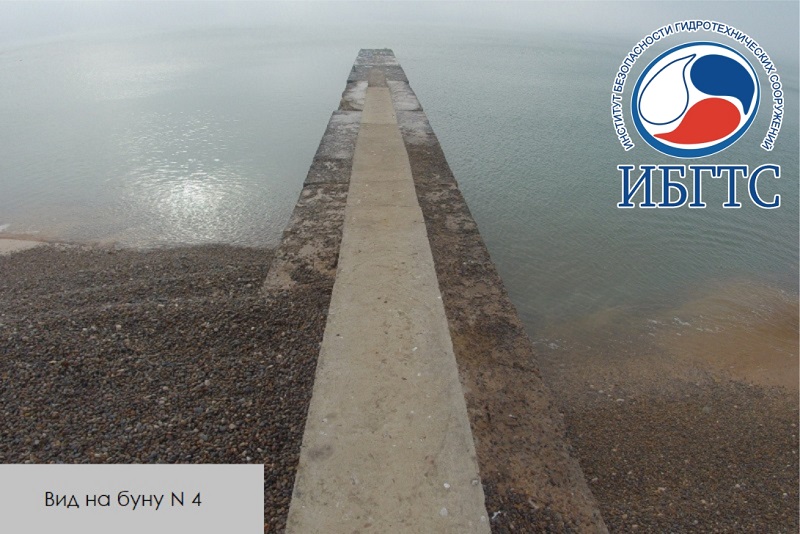

- 2.4 Наименование ГТС: Буна №4.
- 2.4.1 Длина-65,0 м.
- 2.4.2 Максимальная высота-4,5 м.
- 2.4.3 Максимальная ширина по основанию-3,0 м.
- 2.4.4 Ширина по гребню:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+60,85-3,0 м.
- 2.5 Наименование ГТС: Буна №5.
- 2.5.1 Длина-65,0 м.
- 2.5.2 Максимальная высота-4,5 м.
- 2.5.3 Максимальная ширина по основанию-3,0 м.
- 2.5.4 Ширина по верху:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.
- 2.6 Наименование ГТС: Буна №6.
- 2.6.1 Длина-65,0 м.
- 2.6.2 Максимальная высота-4,5 м.
- 2.6.3 Максимальная ширина по основанию-3,0 м.
- 2.6.4 Ширина по верху:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.
- 2.7 Наименование ГТС: Буна №7.
- 2.7.1 Длина-65,0 м.
- 2.7.2 Максимальная высота-4,5 м.
- 2.7.3 Максимальная ширина по основанию-3,0 м.
- 2.7.4 Ширина по верху:
- - от ПК0 до ПК0+40,0-0,7 м;
- - от ПК0+40,0 до ПК0+65,0-3,0 м.
- 3. Причальные сооружения
- 3.1 Наименование ГТС: Пирс.
- 3.1.1 Длина-121,0 м.
- 3.1.2 Ширина:
- - от ПК0 до ПК1+10,0-5,0 м;
- - от ПК1+10,0 до ПК1+21,0-10,0 м.
