Берегоукрепительные сооружения санатория N 10 в п. Мухалатка
Назначение:
- для защиты набережной зоны от негативного воздействия вод, а также для создания набережной зоны и предотвращения выноса пляжного материала в море.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Струенаправляющие и отклоняющие дамбы:

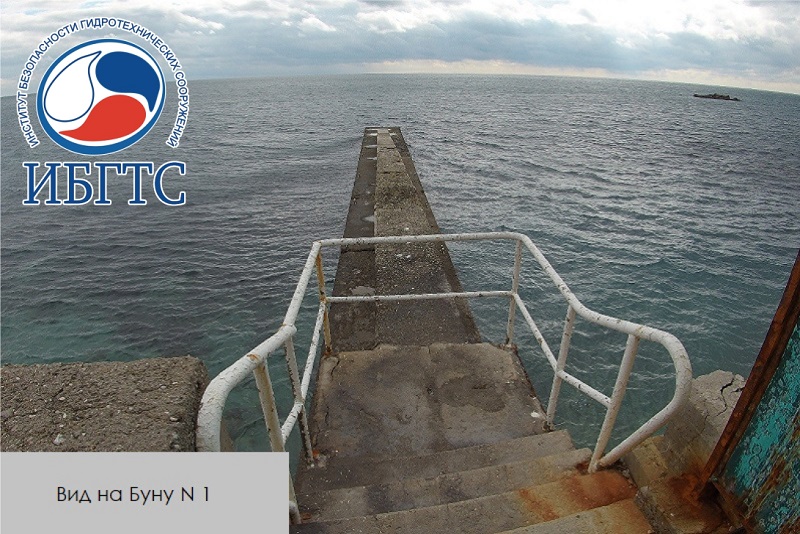

- 1. Наименование ГТС - Буна N1.
- Длина - 53,0 м.
- Максимальная высота - 5,9 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+33,0 - 0,80 м.
- - от ПК0+33,0 до ПК0+47,5 - 3,0 м.
- - от ПК0+47,5 до ПК0+53,0 - 6,0 м.

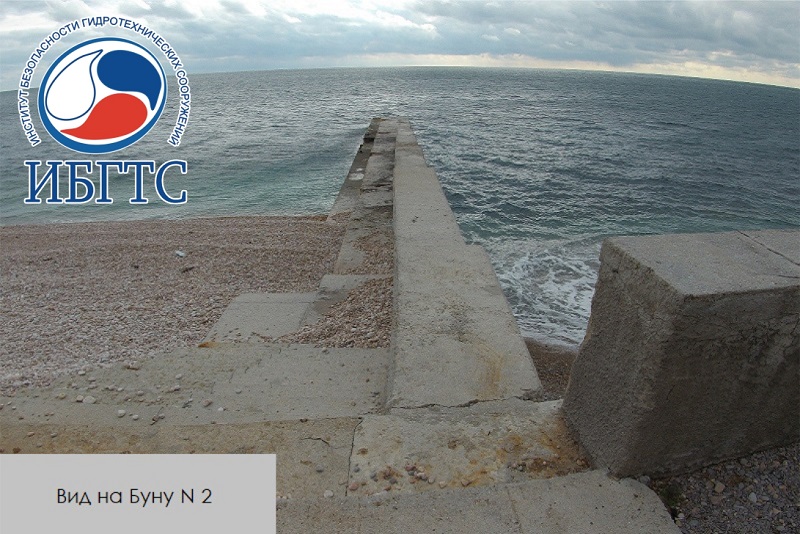

- 2 Наименование ГТС - Буна N2.
- Длина - 53,0 м.
- Максимальная высота - 6,45 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+22,15 - 0,8 м.
- - от ПК0+22,15 до ПК0+32,0 - 2,5 м.
- - от ПК0+32,0 до ПК0+47,0 - 3,0 м.
- - от ПК0+47,0 до ПК0+53,0 - 6,0 м.
- 3 Наименование ГТС - Буна-пирс N 3.
- Длина - 67,0 м.
- Максимальная высота - 7,2 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+28,0 - 1,6 м.
- - от ПК0+28,0 до ПК0+67,0 - 6,0 м.

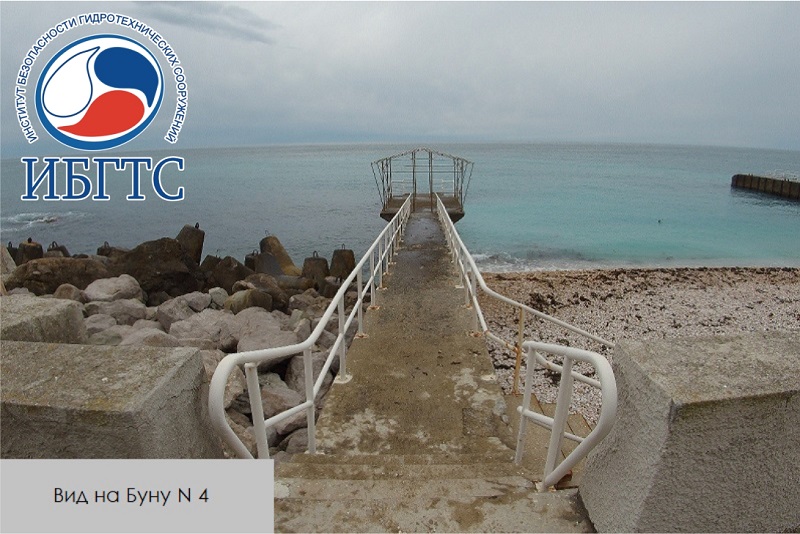

- 4. Наименование ГТС - Буна N4.
- Длина - 53,0 м.
- Максимальная высота - 5,7 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+23,0 - 1,6 м.
- - от ПК0+23,0 до ПК0+31,0 - 4,5 м.
- - от ПК0+31,0 до ПК0+47,0 - 3,0 м.
- - от ПК0+47,0 до ПК0+53,0 - 6,0 м.
- Берегоукрепительные и дноукрепительные сооружения:
- Наименование ГТС: Гидротехническая стена 1-го яруса (морская подпорная стенка).
- Длина крепления - 169,0 м.
- Ширина крепления, м:
- - по верху - 1,35 м.
- - по низу - 2,48 м.
