Берегоукрепительные сооружения санатория N 2
Назначение:
- для защиты береговой зоны от негативного воздействия вод.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:

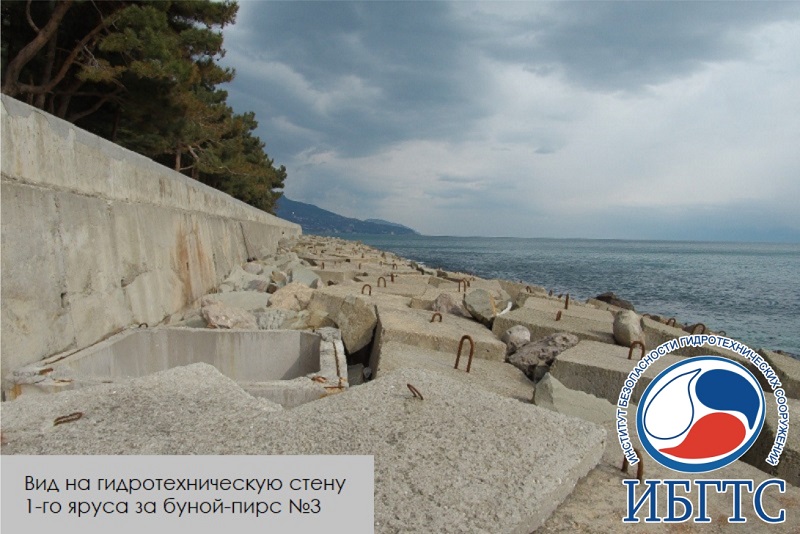

- 1. Наименование ГТС: Гидротехническая стена 1-го яруса (Морская подпорная стена N 1 и N 2).
- Длина крепления - 518,0 м.
- Ширина крепления, м:
- - от ПК0 до ПК1+41,5 по верху - 1,35 м.
- - от ПК0 до ПК1+41,5 по низу - 2,48 м.
- - от ПК1+41,5 до ПК5+18,5 по верху - 0,8 м.
- - от ПК1+41,5 до ПК5+18,5 по низу - 1,6 м.
- Толщина крепления, м:
- - от ПК0 до ПК1+41,5 - Изменяется от 5,1 до 5,6 м.
- - от ПК 1+41,5 до ПК5+18,5 - 4,0 м.
- 2. Наименование ГТС: Берма (откосно-ступенчатый банкет).
- Длина крепления - 377,0 м.
- Ширина крепления - 24,7 м.
- Толщина крепления - 7,1 м.
- Струенаправляющие и отклоняющие дамбы:

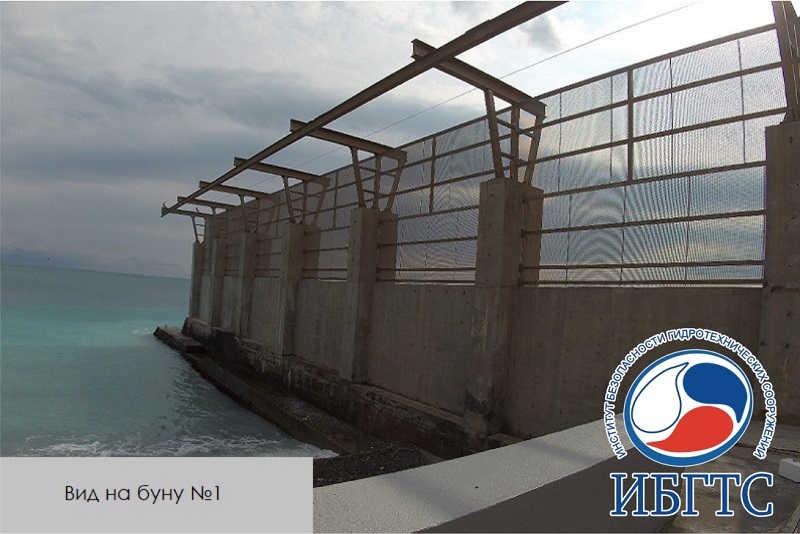

- 1. Наименование ГТС - Буна N1.
- Длина - 52,0 м.
- Максимальная высота - 5,5 м.
- Максимальная ширина по основанию, м:
- - от ПК0 до ПК0+40,0 - 3,0 м.
- - от ПК0+40,0 до ПК0+52 - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+38,0 - 1,8 м.
- - от ПК0+38,0 до ПК0+52,0 - 3,0 м.

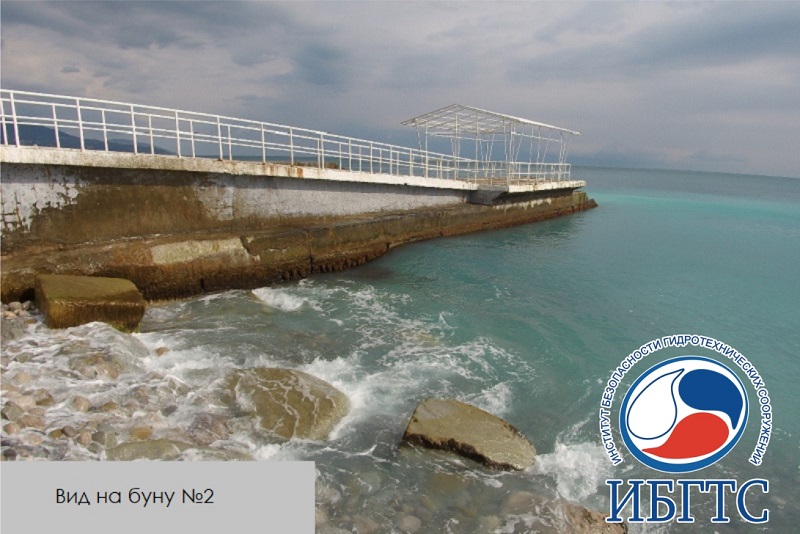

- 2. Наименование ГТС - Буна N2.
- Длина - 48,0 м.
- Максимальная высота - 5,4 м.
- Максимальная ширина по основанию 6,0 м.
- Ширина по верху - 3,0 м.
- 3. Наименование ГТС - Буна N3.
- Длина - 68,0 м.
- Максимальная высота - 6,5 м.
- Максимальная ширина по основанию 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+28,5 - 0,75 м.
- - от ПК0+28,5 до ПК0+68,0 - 6,0 м.
