Берегоукрепительные сооружения санатория N 4
Назначение:
- для защиты береговой зоны от негативного воздействия вод.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:

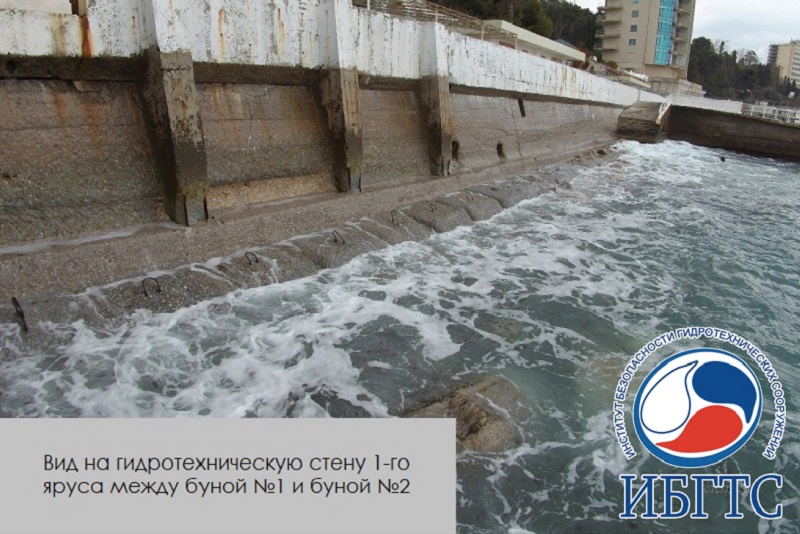

- 1.Наименование:Гидротехническая стена 1-го яруса (подпорная стенка).
- Длина крепления - 112,0 м.
- Ширина по верху - 1,3 м.
- Максимальная высота стенки - 4,5 м.
- 2.Наименование ГТС: Подводный банкет.
- Длина крепления - 111,7 м.
- Ширина крепления - переменная от 14 до 26 м.
- Струенаправляющие и отклоняющие дамбы:
- 1. Наименование ГТС - Буна N1.
- Длина - 50,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Максимальная высота - 5,0 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+19,5 - 0,8 м;
- - от ПК0+19,5 до ПК0+32 - 1,9 м;
- - от ПК0+32 до ПК0+50 - 3,0 м.

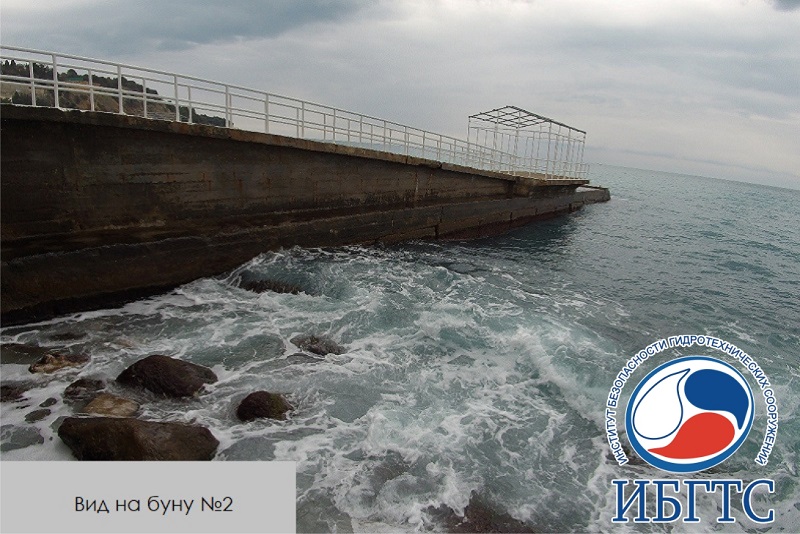

- 2. Наименование ГТС - Буна N2.
- Длина - 50,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Максимальная высота - 6,9 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+22,5 - 4,5 м;
- - от ПК0+22,5 до ПК0+30,5 - 3,0 м.
- - от ПК0+30,5 до ПК0+44 - 6,0 м.

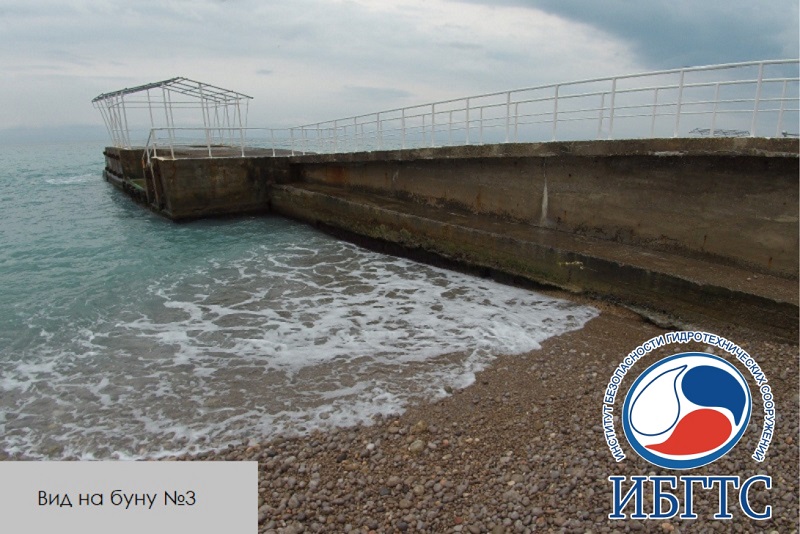

- 3. Наименование ГТС - Буна N3.
- Длина - 50,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Максимальная высота - 6,7 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+23 - 1,2 м.
- - от ПК0+23 до ПК0+50 - 6,0 м.
