Берегоукрепительные сооружения санатория N 6
Назначение:
- для создания набережной зоны, а также для предотвращения выноса пляжного материала в море.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:

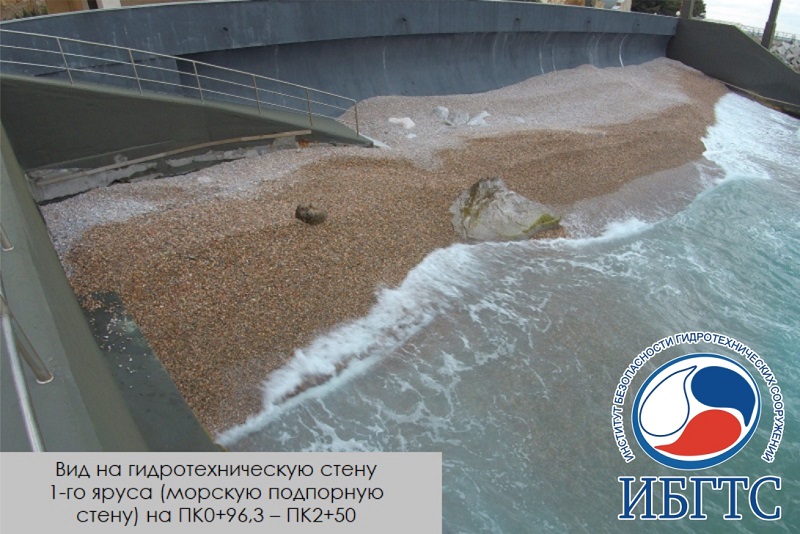

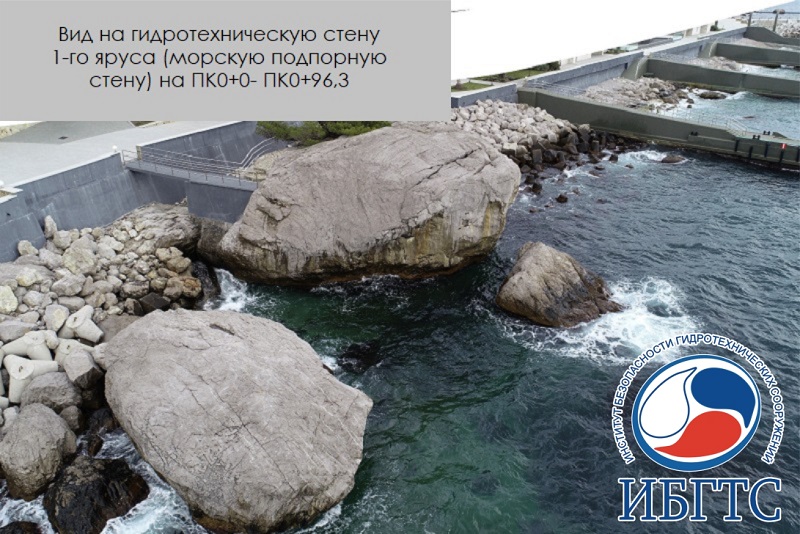

- 1 Наименование ГТС: Гидротехническая стена 1-го яруса (морская подпорная стена).
- Длина - 403,3 м.
- Высота стенки, м:
- - от ПК0+0 до ПК0+96,3 - 2,3 м.
- - от ПК0+96,3 до ПК2+50 - 4,9 м (с парапетом – 5,9 м ).
- - от ПК2+50 до ПК4+03,3 - 2,3 м.
- Ширина по основанию, м:
- - от ПК0+0 до ПК0+96,3 - 0,7 м.
- - от ПК0+96,3 до ПК2+50 - 3,2 м.
- - от ПК2+50 до ПК4+03,3 - 0,7 м.
- Ширина по верху стенки, м:
- - от ПК0+0 до ПК0+96,3 - 0,45 м.
- - от ПК0+96,3 до ПК2+50 - 1,5 м (парапета – 0,45 м ).
- - от ПК2+50 до ПК4+03,3 - 0,45 м.
- 2 Наименование ГТС: Подводный банкет.
- Длина крепления - 93,0 м.
- Струенаправляющие и отклоняющие дамбы:
- 1. Наименование ГТС - Буна-пирс N1.
- Длина - 72,0 м.
- Ширина по основанию, м:
- - от ПК0 до ПК0+24 - 3,0 м.
- - от ПК0+24 до ПК0+72 - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+04 - 3,0 м.
- - от ПК0+04 до ПК0+24 - 1,9 м.
- - от ПК0+24 до ПК0+72 - 6,0 м.

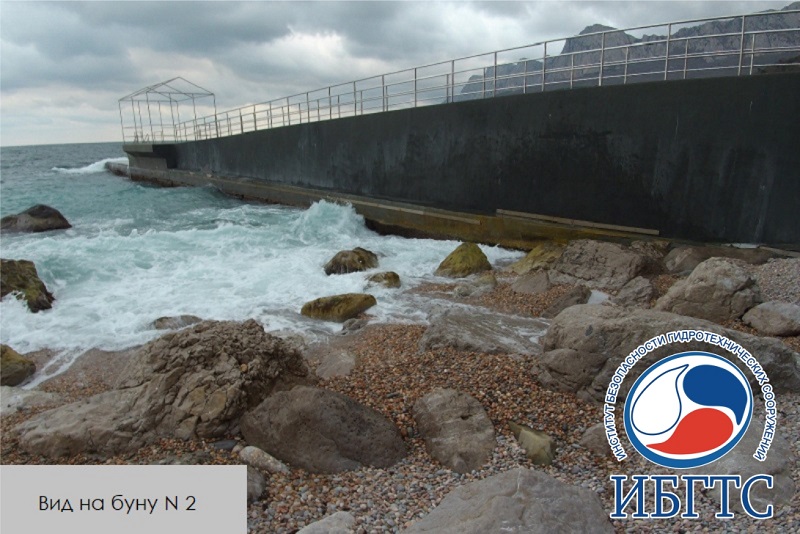

- 2. Наименование ГТС - Буна N2.
- Длина - 70,0 м.
- Максимальная высота - 7,5 м.
- Ширина по основанию, м:
- - от ПК0 до ПК0+35 - 3,0 м.
- - от ПК0+35 до ПК0+70 - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+3 - 1,8 м.
- - от ПК0+35 до ПК0+42 - 4,2 м.
- - от ПК0+42 до ПК0+58 - 3,0 м.
- - от ПК0+58 до ПК0+70 - 6,0 м.
- 3. Наименование ГТС - Буна N3.
- Длина - 66,0 м.
- Максимальная высота - 8,2 м.
- Ширина по основанию, м:
- - от ПК0 до ПК0+30 - 3,0 м.
- - от ПК0+30 до ПК0+66 - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+30 - 1,8 м.
- - от ПК0+30 до ПК0+39 - 4,2 м.
- - от ПК0+39 до ПК0+48 - 3,0 м.
- - от ПК0+48 до ПК0+66 - 6,0 м.
- 4. Наименование ГТС - Буна N4.
- Длина - 62,0 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по верху - 3,0 м.
