Берегоукрепительные сооружения санатория N 8
Назначение:
- для создания набережной зоны, а также для предотвращения размыва береговой зоны.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:
- Наименование ГТС: Гидротехническая стена 1-го яруса.
- Длина крепления - 193,0 м.
- Ширина крепления - 1,35 м.
- Толщина крепления - 5,35 м.
- Струенаправляющие и отклоняющие дамбы:

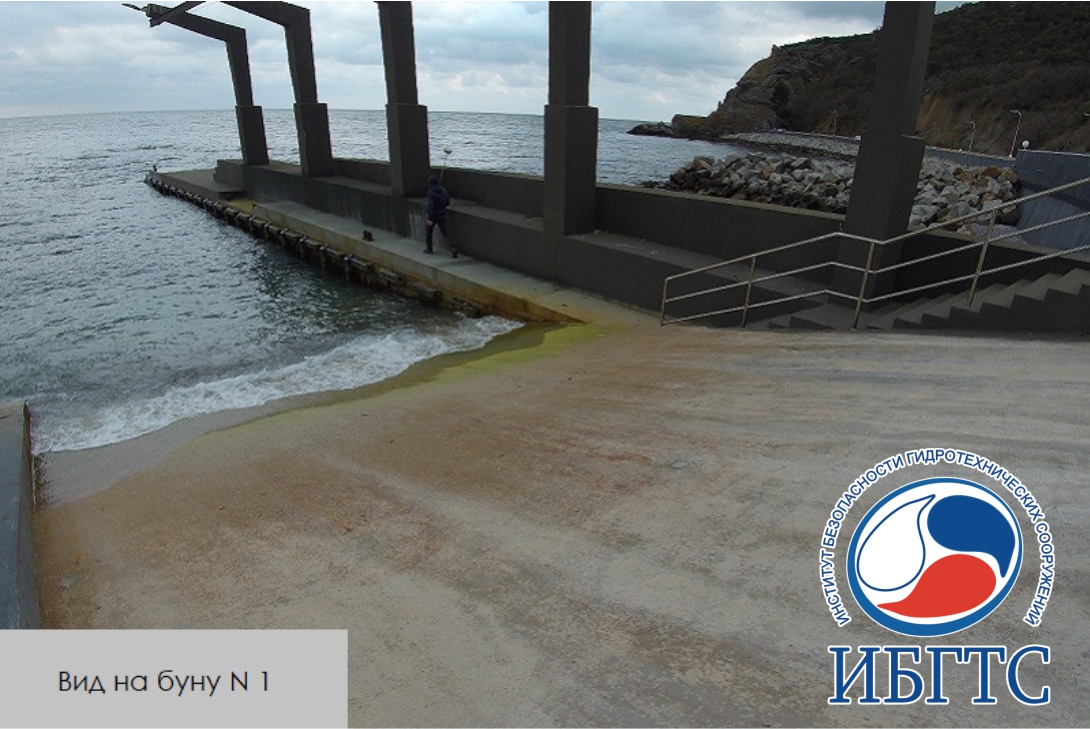

- 1. Наименование ГТС - Буна N1.
- Длина - 56,0 м.
- Максимальная высота - 5,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0 до ПК0+3,0 - 3,0 м.
- - от ПК0+3,0 до ПК0+25,3 - 0,8 м.
- - от ПК0+25,3 до ПК0+34,7 - 1,95 м.
- - от ПК0+34,7 до ПК0+50 - 3,0 м.
- - от ПК0+50 до ПК0+56,0 - 6,0 м.

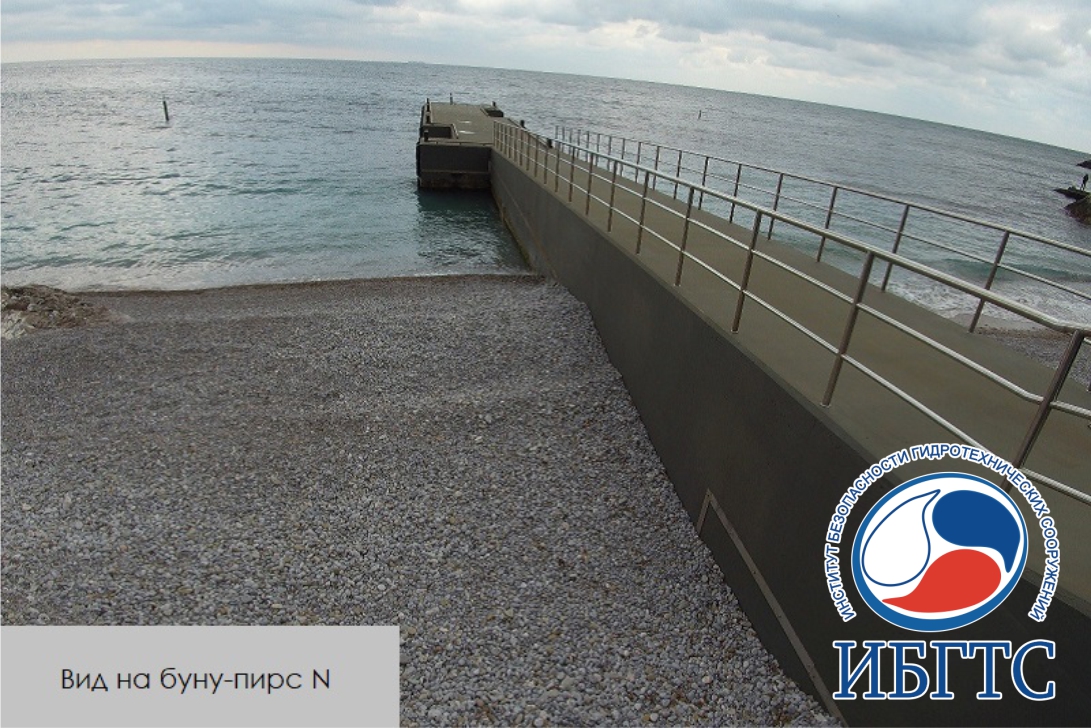

- 2. Наименование ГТС - Буна-пирс N2.
- Длина - 71,0 м.
- Максимальная высота - 7,5 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0 до ПК0+29,4 - 2,9 м.
- - от ПК0+29,4 до ПК0+71,0 - 6,0 м.

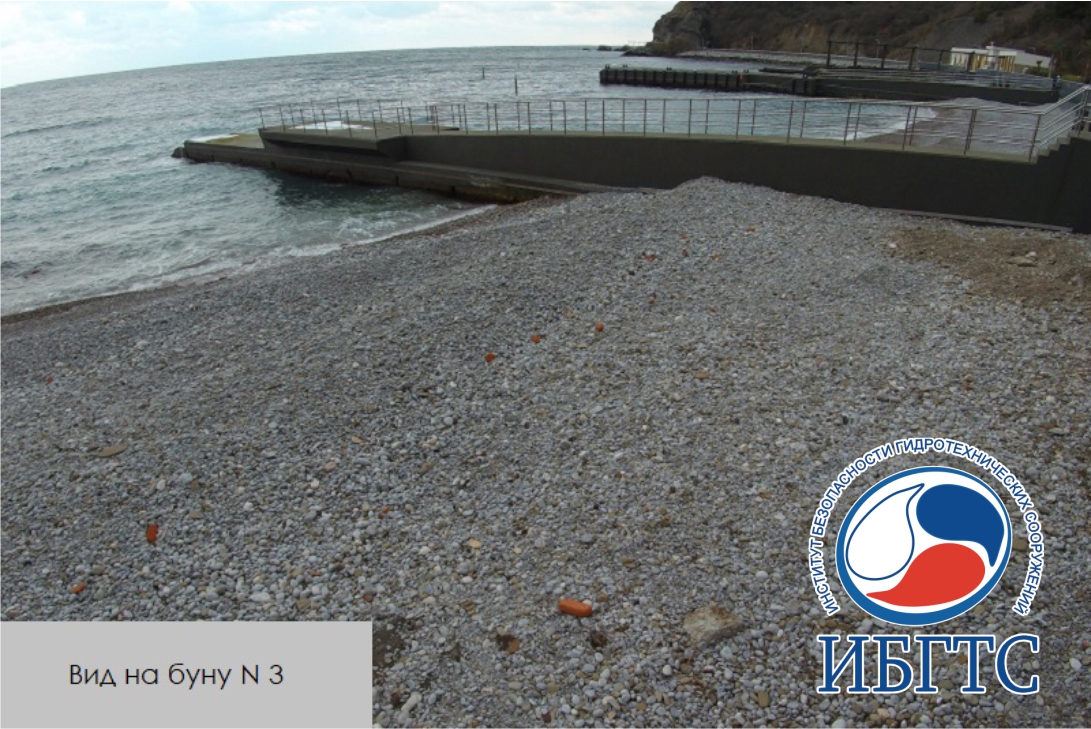

- 3. Наименование ГТС - Буна N3.
- Длина - 55,0 м.
- Максимальная высота - 5,3 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0 до ПК0+24,9 - 1,3 м.
- - от ПК0+24,9 до ПК0+49,0 - 3,0 м.
- - от ПК0+49,0 до ПК0+55,0 - 6,0 м.
