Берегоукрепительные сооружения санатория N 9 в п. Мухалатка
_сайт.jpg "Берегоукрепительные сооружения санатория N 9 в п. Мухалатка")
Назначение:
- для защиты набережной зоны от негативного воздействия вод, а также для создания набережной зоны и предотвращения выноса пляжного материала в море.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Струенаправляющие и отклоняющие дамбы:

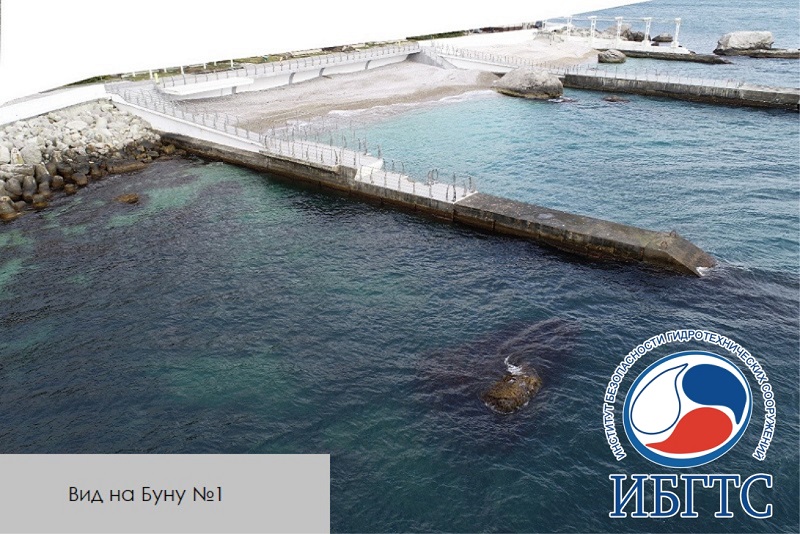

- 1. Наименование ГТС - Буна N1.
- Длина - 68,0 м.
- Максимальная высота - 5,4 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+3,7 - 4,8 м.
- - от ПК0+3,7 до ПК0+25,5 - 1,0 м.
- - от ПК0+25,5 до ПК0+62,0 - 3,0 м.
- - от ПК0 + 62,0 до ПК0+68,0 - 6,0 м.
- 2. Наименование ГТС - Буна-пирс N2.
- Длина - 72,0 м.
- Максимальная высота - 7,2 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+4,0 - 4,6 м.
- - от ПК0+4,0 до ПК0+29,0 - 1,0 м.
- - от ПК0+29,0 до ПК0+72 - 6,0 м.
- 3. Наименование ГТС - Буна N3.
- Длина - 50,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+1,0 - 3,0 м.
- - от ПК0+1,0 до ПК0+24,0 - 0,8 м.
- - от ПК0+24,0 до ПК0+32,2 - 2,0 м.
- - от ПК0+32,2 до ПК0+44,0 - 3,0 м.
- - от ПК0+44,0 до ПК0+50,0 - 6,0 м.
- 4. Наименование ГТС - Буна N1 (восточная).
- Длина - 41,0 м.
- Максимальная высота - 5,4 м.
- Ширина по верху, м:
- - от ПК0+0 до ПК0+1,9 - 1,90 м.
- - от ПК0+1,9 до ПК0+29,0 - 0,8 м.
- - от ПК0+29,0 до ПК0+41,0 - 3,0 м.
- 5. Наименование ГТС - Буна N2 (восточная).
- Длина - 49,0 м.
- Максимальная высота - 5,6 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0 до ПК0+1,9 - 1,9 м.
- - от ПК0+1,9 до ПК0+31,0 - 0,8 м.
- - от ПК0+31,0 до ПК0+43,0 - 3,0 м.
- - от ПК0+43,0 до ПК0+49,0 - 6,0 м.
- Берегоукрепительные сооружения:

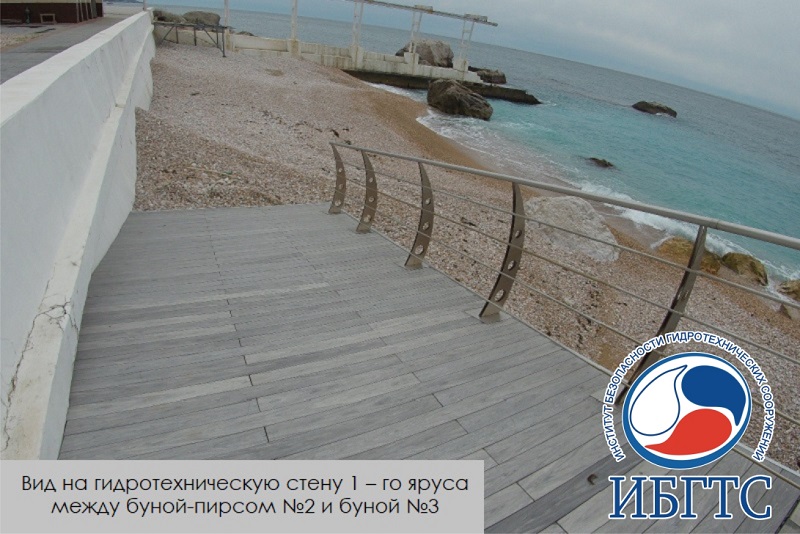

- Наименование ГТС: гидротехническая стена 1-го яруса (Подпорная стенка).
- Длина крепления - 180,0 м.
- Максимальная высота, м:
- - от ПК0+0 до ПК0+51 - информация отсутствует.
- - от ПК0+51 до ПК1+80,0 - 5,0 м.
- Ширина крепления, м:
- - от ПК0+0 до ПК0+51:
- - по верху - 2,8 м.
- - по низу - информация отсутствует.
- - от ПК0+51 до ПК1+80:
- - по верху - 1,35 м.
- - по низу - 2,48 м.
