Берегоукрепительные сооружения санатория N1
_сайт.jpg "Берегоукрепительные сооружения санатория N1")
Назначение:
- для защиты береговой зоны от негативного воздействия вод и создания набережной зоны.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:
- Наименование ГТС: Гидротехническая стена 1-го яруса (Морская подпорная стенка).
- Длина - 245,0 м.
- Ширина крепления по верху - 1,35 м.
- Ширина крепления по низу - Изменяется от 1,96 до 2,36 м.
- Толщина крепления - Изменяется от 4,0 до 5,35 м.
- Наименование ГТС: Ступенчатая берма (Откосно-ступенчатый банкет).
- Длина крепления - 129,0 м.
- Ширина крепления - 24,75 м.
- Толщина крепления - 7,1 м.

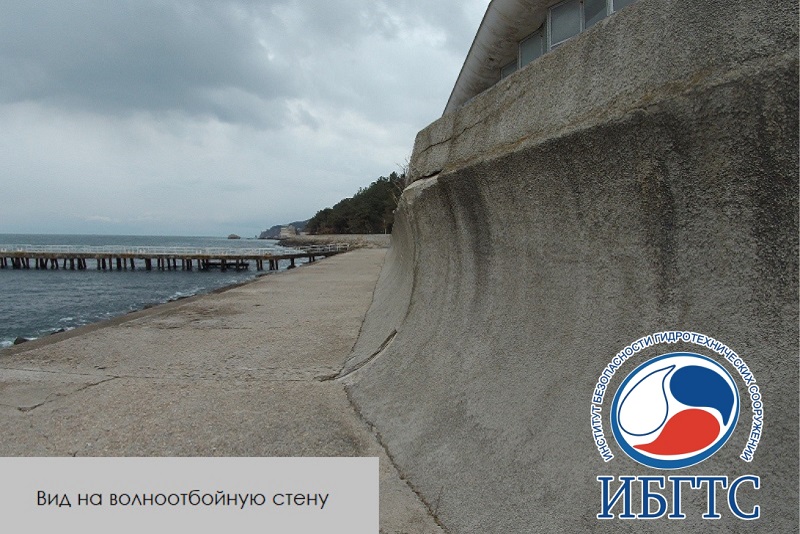

- Наименование ГТС: Волноотбойная стена.
- Длина крепления - 120,0 м.
- Ширина крепления - 0,65 м.
- Толщина крепления - 2,4 м.
- Струенаправляющие и отклоняющие дамбы:
- 1. Наименование ГТС - Буна N1.
- Длина - 50,0 м.
- Максимальная высота - 5,8 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+11,5 - 1,6 м.
- - от ПК0+11,5 до ПК0+31,5 - 0,8 м.
- - от ПК0+31,5 до ПК0+50,0 - 3,0 м.
- 2. Наименование ГТС - Буна N2.
- Длина - 50,0 м.
- Максимальная высота - 5,8 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+13,28 - 1,6 м.
- - от ПК0+13,28 до ПК0+33,28 - 0,8 м.
- - от ПК0+33,28 до ПК0+50,0 - 3,0 м.
- 3. Наименование ГТС - Буна N3.
- Длина - 55,0 м.
- Максимальная высота - 5,9 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+2,5 - 3,0 м.
- - от ПК0+2,5 до ПК0+35,15 - 0,8 м.
- - от ПК0+35,15 до ПК0+55,0 - 3,0 м.
- 4. Наименование ГТС - Буна N4.
- Длина - 50,0 м.
- Максимальная высота - 6,1 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0 до ПК0+31,50 - 0,8 м.
- - от ПК0+31,50 до ПК0+50,0 - 3,0 м.
- 5. Наименование ГТС - Буна N5.
- Длина - 50,0 м.
- Максимальная высота - 5,7 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по верху, м:
- - от ПК0+0,0 до ПК0+22,0 - 0,8 м.
- - от ПК0+22,0 до ПК0+32,0 - 1,9 м.
- - от ПК0+32,0 до ПК0+44,0 - 3,0 м.
- - от ПК0+44,0 до ПК0+50,0 - 6,0 м.
- Причальные сооружения:

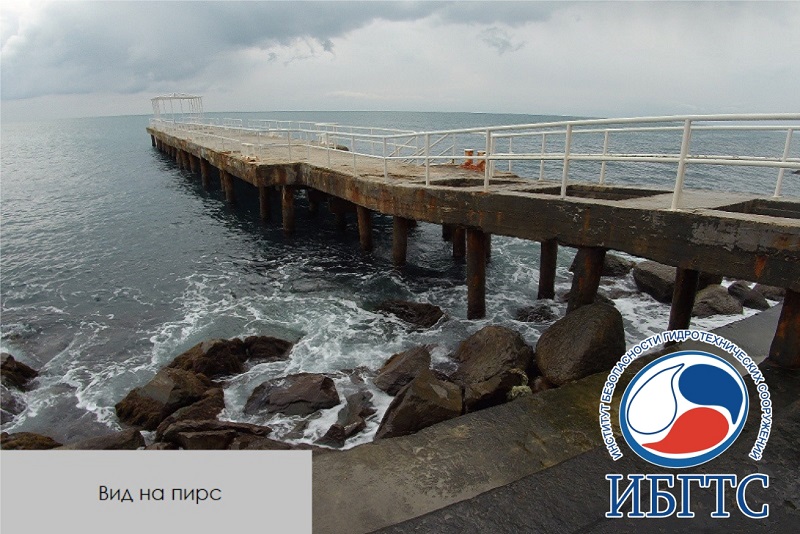

- Наименование ГТС: Пирс
- Длина - 62,7 м.
- Ширина - 5,0 м.
