ГТС Берегоукрепительные сооружения пгт. Гурзуф, наб. им. А.С. Пушкина
Назначение:
- для защиты набережной зоны от негативного воздействия вод, а также для создания набережной зоны и предотвращения выноса пляжного материала в море.
Класс капитальности ГТС - III класс.
Основные характеристики ГТС:
- Берегоукрепительные и дноукрепительные сооружения:

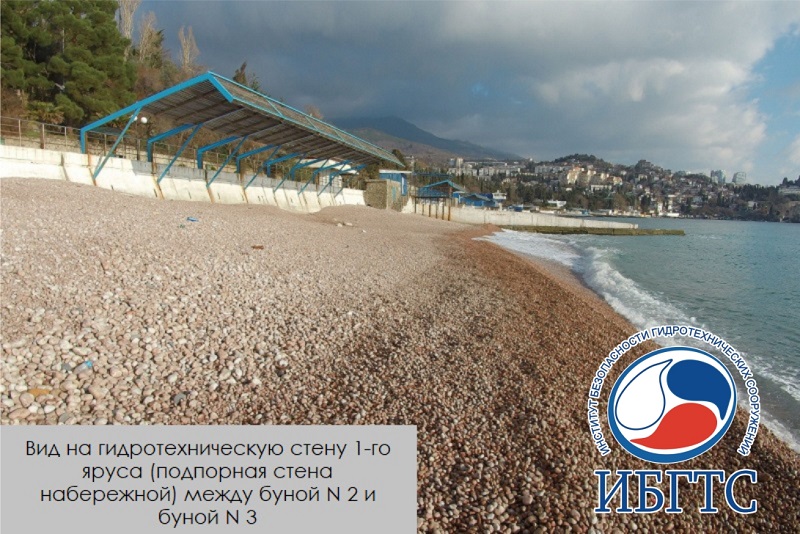

- 1. Наименование ГТС: Гидротехническая стена 1-го яруса (Подпорная стена набережной).
- Длина крепления- 232,0 м.
- Ширина крепления, м:
- - по верху – 0,85 м.
- - по низу – 3,2 м.
- Толщина крепления - 5,2 м.
- 2.Наименование ГТС: Подводный банкет.
- Длина крепления - 228,0 м.
- Ширина крепления - 27,0 м.
- Толщина крепления - 5,7 м.
- Струенаправляющие и отклоняющие дамбы:
- 1. Наименование ГТС - Буна N2.
- Длина - 51,0 м.
- Максимальная высота - 5,1 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по гребню, м:
- - от ПК 0 до ПК0+32,4 - 1,0 м.
- - от ПК0+32,4 до ПК0+45,0 - 3,0 м.
- - от ПК0+45,0 до ПК0+51,0 - 6,0 м.
- 2. Наименование ГТС - Буна N3.
- Длина - 50,0 м.
- Максимальная высота - 5,0 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+3,7 - 3,0 м.
- - от ПК0+3,7 до ПК0+32,4 - 1,0 м.
- - от ПК0+32,4 до ПК0+44,0 - 3,0 м.
- - от ПК0+44,0 до ПК0+50,0 - 6,0 м.

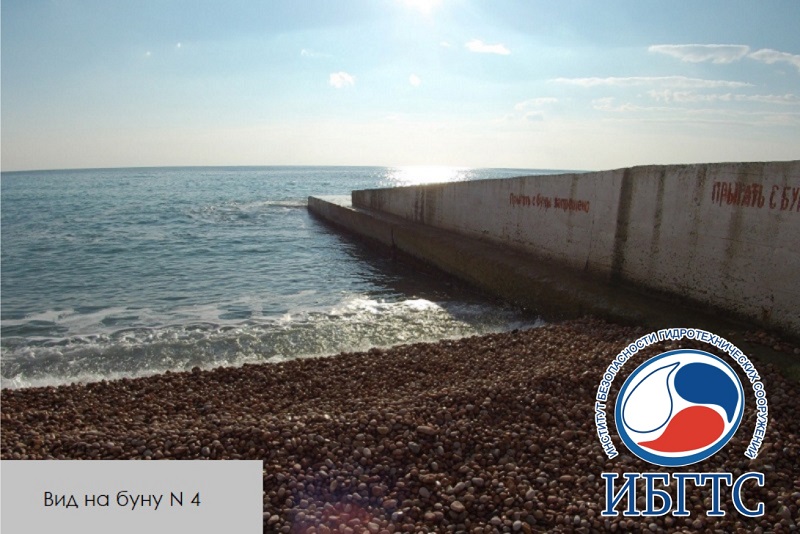

- 3. Наименование ГТС - Буна N4.
- Длина - 51,0 м.
- Максимальная высота - 5,1 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по гребню, м:
- - от ПК 0 до ПК0+5,0 - 3,0 м.
- - от ПК0+5,0 до ПК0+33,8 - 1,0 м.
- - от ПК0+33,8 до ПК0+45,0 - 3,0 м.
- - от ПК0+45,0 до ПК0+51,0 - 6,0 м.
- 4. Наименование ГТС - Буна N5.
- Длина - 51,5 м.
- Максимальная высота - 5,1 м.
- Максимальная ширина по основанию - 6,0 м.
- Ширина по гребню, м:
- - от ПК 0 до ПК0+32,7 - 1,0 м.
- - от ПК0+32,7 до ПК0+45,5 - 3,0 м.
- - от ПК0+45,85 до ПК0+51,5 - 6,0 м.

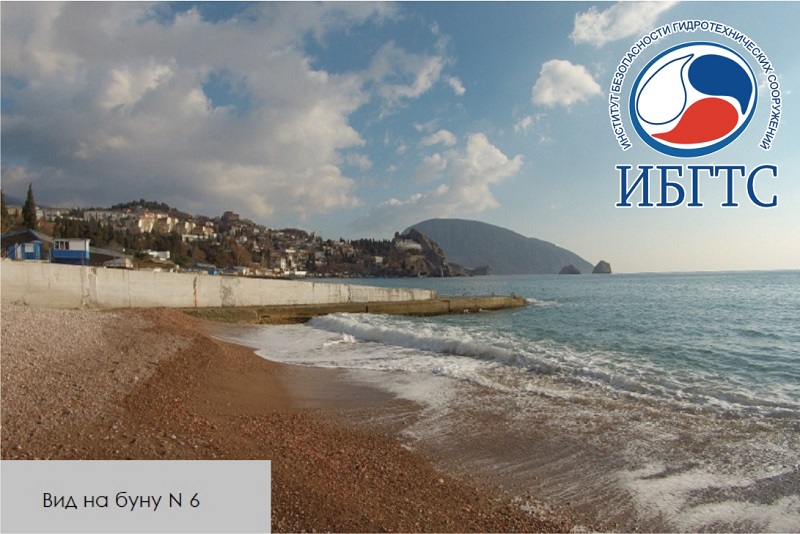

- 5. Наименование ГТС - Буна N6.
- Длина - 52,0 м.
- Максимальная высота - 5,1 м.
- Максимальная ширина по основанию - 3,0 м.
- Ширина по гребню, м:
- - от ПК0 до ПК0+33,3 - 1,0 м.
- - от ПК0+33,3 до ПК0+52,0 - 3,0 м.
