ГТС Тишиклинской дамбы
Назначение:
- для защиты набережной зоны от негативного воздействия вод, а так же защиты от затопления долины реки Шураозень.
Класс капитальности ГТС - I класс.
Основные характеристики ГТС:
- 1. Водоподпорные и водонапорные ГТС.

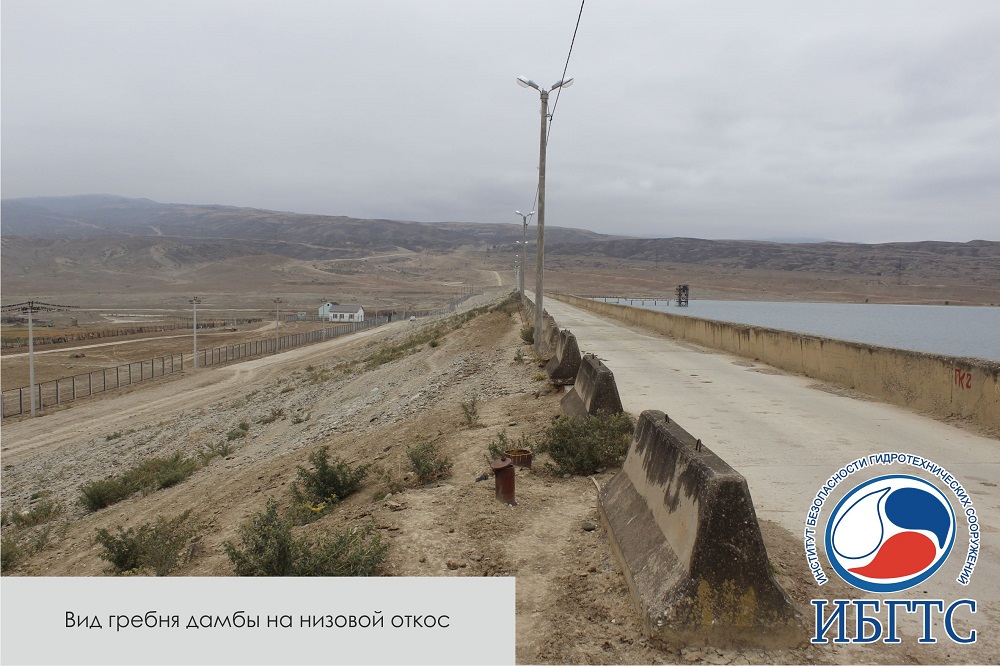

- 1.1 Наименование ГТС: Тишиклинская дамба
- Классификация ГТС по конструкции: грунтовая дамба.
- Длина, м: 1290,0.
- Ширина по гребню, м: 5,0.
- Максимальная ширина по основанию, м: 68,0.
- Максимальный напор на ГТС, м: 24,0 м.
- Конструктивные особенности: на низовом клине откоса устроено противофильтрационное устройство в виде трехслойного наслонного дренажа из песка, камня и гравия толщиной слоев по 15 см.
- Материал тела дамбы: суглинок.
- 2. Водосбросные и водопропускные ГТС (в том числе сопрягающие)

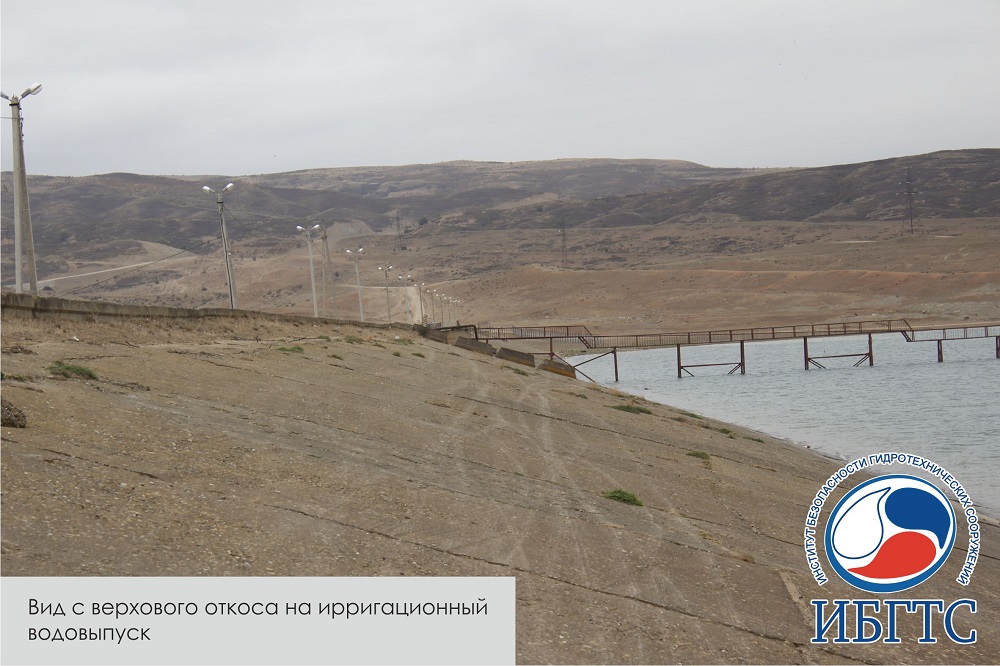

- 2.1 Наименование ГТС: Ирригационный водовыпуск.
- Тип расположения в узле: Водосброс в теле дамбы.

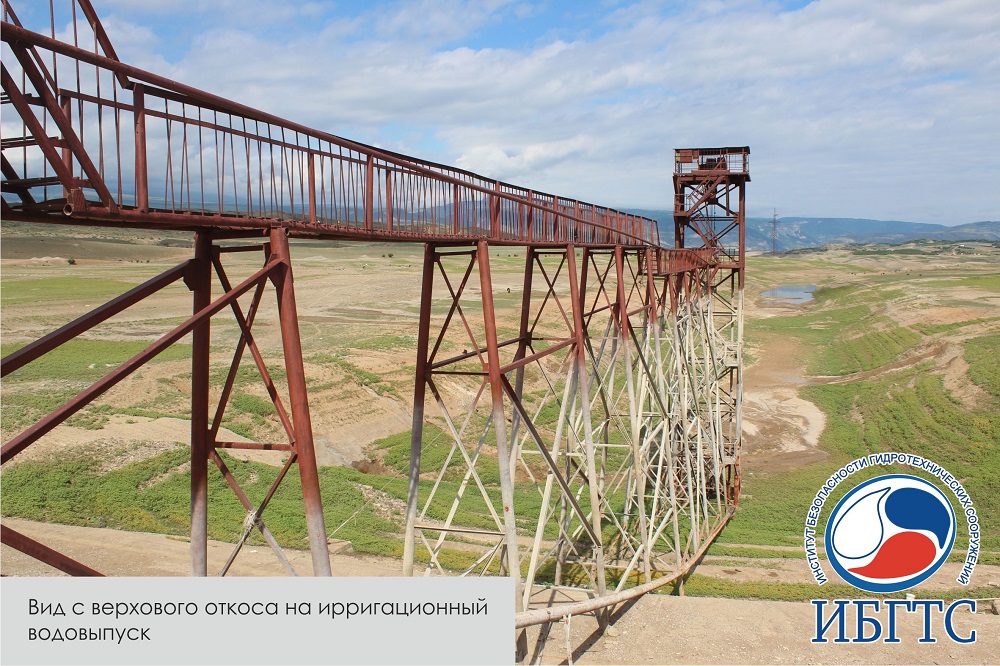

- Способ управления затвором: водовыпуск с башней управления затвором.
- Размеры поперечно сечения, м: 2,0х2,0.
- Количество водоприемных отверстий входного оголовка, шт: 1.
- Количество ниток водоводов, шт: 1.
- Классификация по материалу водоводов: ж/б
- Пропускная способность, м3/с: 10,0.
- 3. Водопроводящие ГТС
- 3.1 Наименование ГТС: Отсечная дрена.
- Длина, м: 1500,0.
- Классификация канала по материалу облицовки: без облицовки.
- Сечение канала: трапецеидальное.
- Ширина по дну, м: 3,0.
- Ширина по верху, м: 13,5.
- Глубина, м: 3,5.
- Максимальный проектный расход, м3/с: 13,67.

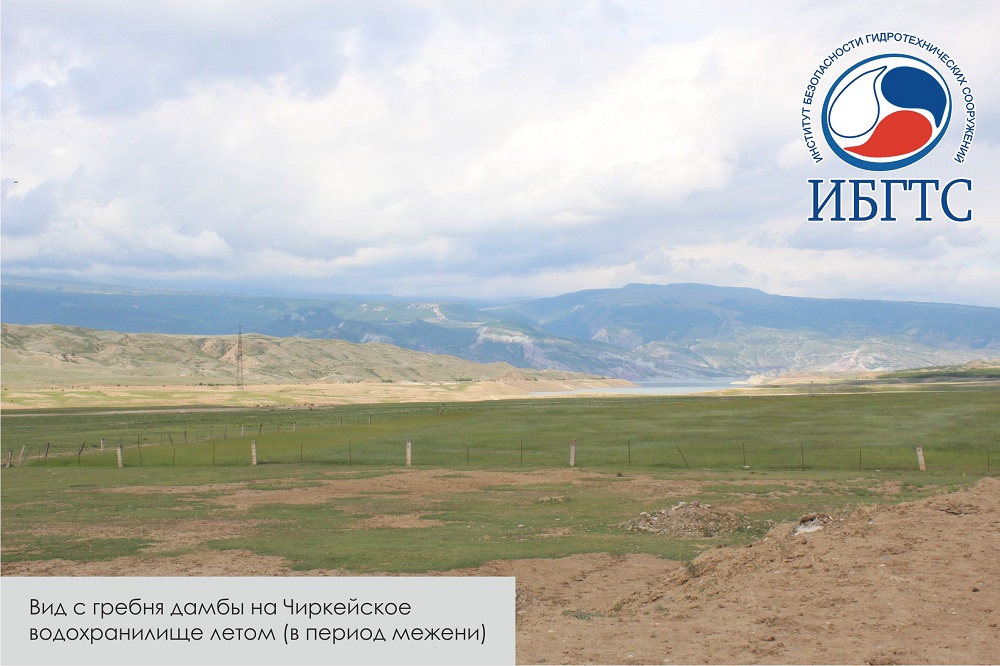

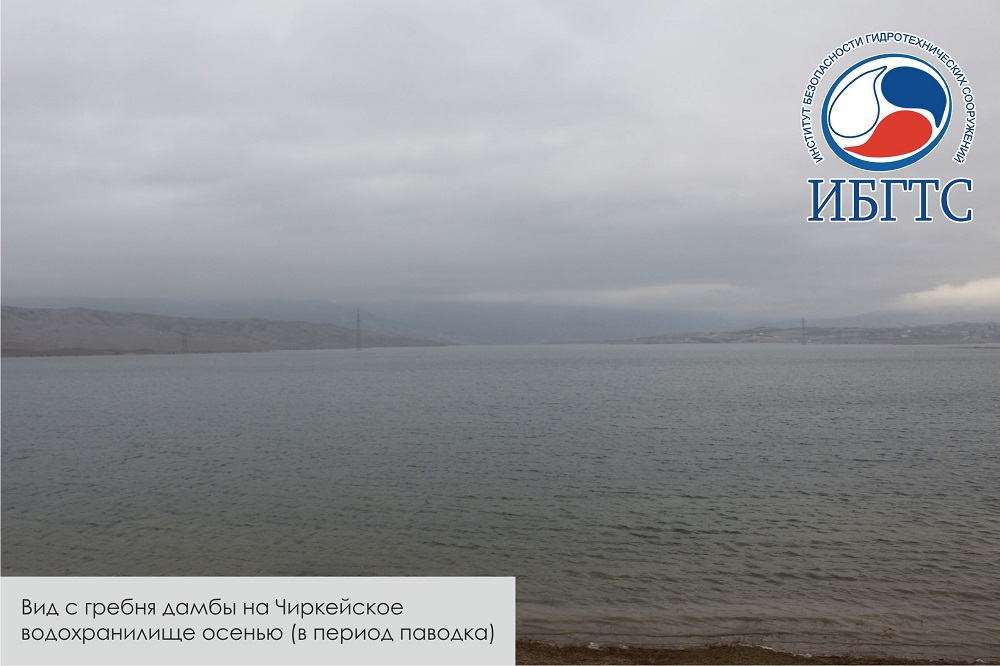

- Основные особенности компоновки: дрена расположена перпендикулярно Тишиклинской дамбе вдоль Чиркейского водохранилища.
- Назначение: отсечная дрена служит для перехвата хозяйственно-бытовых стоков населенного пункта и отвода их за пределы водохранилища.
