ГТС Магнитогорского гидроузла
_сайт.jpg "ГТС Магнитогорского гидроузла")
_сайт.jpg "ГТС Магнитогорского гидроузла")
,-вид-с-нижнего-бьефа_сайт.jpg "ГТС Магнитогорского гидроузла")
_сайт.jpg "ГТС Магнитогорского гидроузла")
_сайт.jpg "ГТС Магнитогорского гидроузла")
_сайт.jpg "ГТС Магнитогорского гидроузла")
Назначение:
- для создания водохранилища с целью водоснабжения Магнитогорского промышленного района, орошения полей подсобных хозяйств, одновременно являющегося прудом-охладителем Магнитогорского металлургического комбината.
Класс ГТС - II класс.
Основные характеристики ГТС:

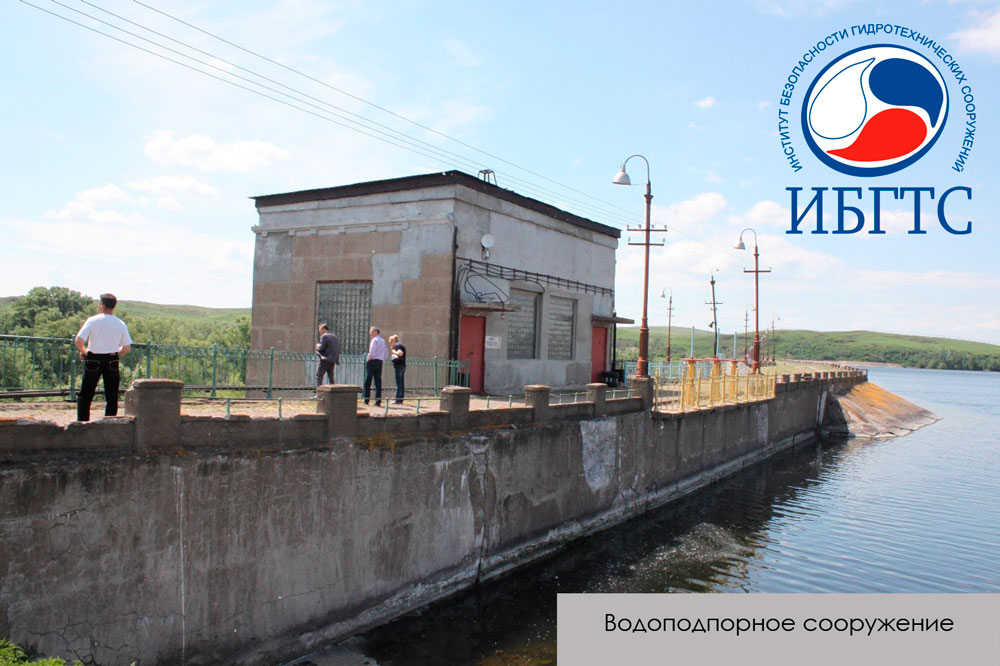

- Наименование сооружения: каменно-земляная плотина;
Отметка гребня, м: 354,24;
Максимальная высота, м: 17,5;
Длина по гребню (без учета водосброса и гравитационной плотины), м: 728,0;
Ширина по гребню, м: 6,0 (у водосброса гребень расширен до 14,0 м); - Наименование сооружения: гравитационная ж/б плотина;
Максимальная высота, м: 17,5; - Водосбросное сооружение
Наименование сооружения: паводковый водосброс;
Суммарная ширина пролетов для пропуска воды, м: 100,0;
Отметка порога водосброса, м: 346,30;
Отметка верха водосброса, м: 352,0;
Количество пролетов для пропуска воды, шт.: 5; - Наименование сооружения: донный водоспуск;
Отметка порога входного оголовка, м: 337,63;
Отметка воды ВБ при пропуске максимального проектного расхода, м: 351,90;
Количество ниток водоводов для пропуска воды, шт.: 3;
Количество основных затворов, шт.: 3;

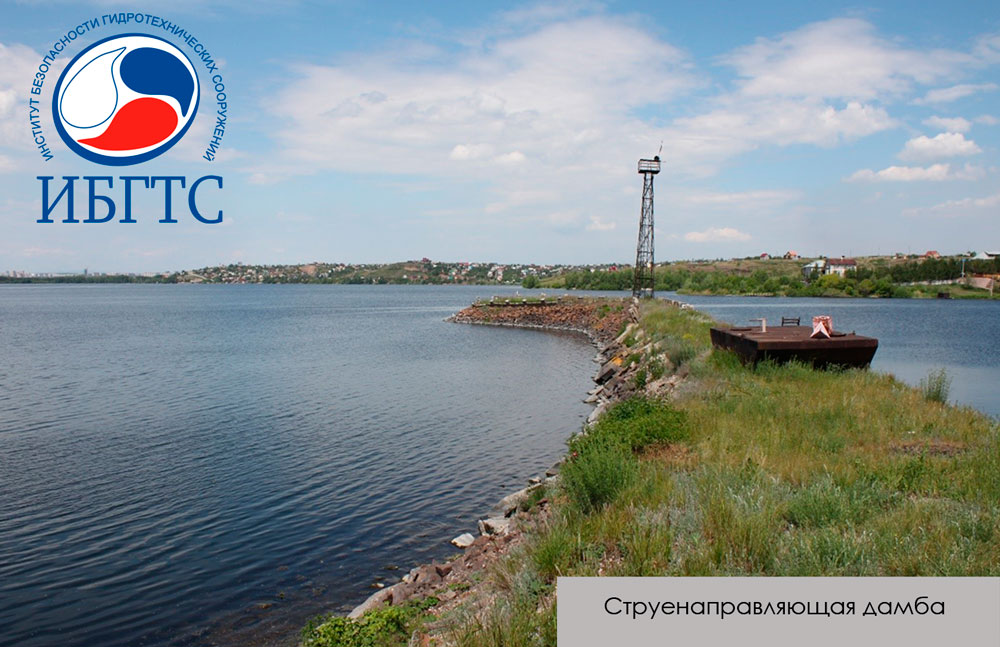

Максимальный проектный расход, м3/с: 21,0; - Наименование сооружения: струенаправляющая дамба;
Длина, м: 110,0;
Максимальная высота, м: 16,7;
Максимальная ширина по основанию, м: 62,0;
Ширина по гребню, м: 3,0;
Отметка гребня, м: 353,42;;
