ГТС Мост-Плотины на р.Цна
Мост-плотина находится в Тамбовском районе Тамбовской области в Окском бассейновом округе в 337 км от устья р. Цна.
Назначение:
- для создания судоходных уровней на р. Цна и городском канале, водообеспечения г. Тамбова и г. Котовска, а также рекреации.
Класс основных ГТС - IV класс.
Основные характеристики ГТС:

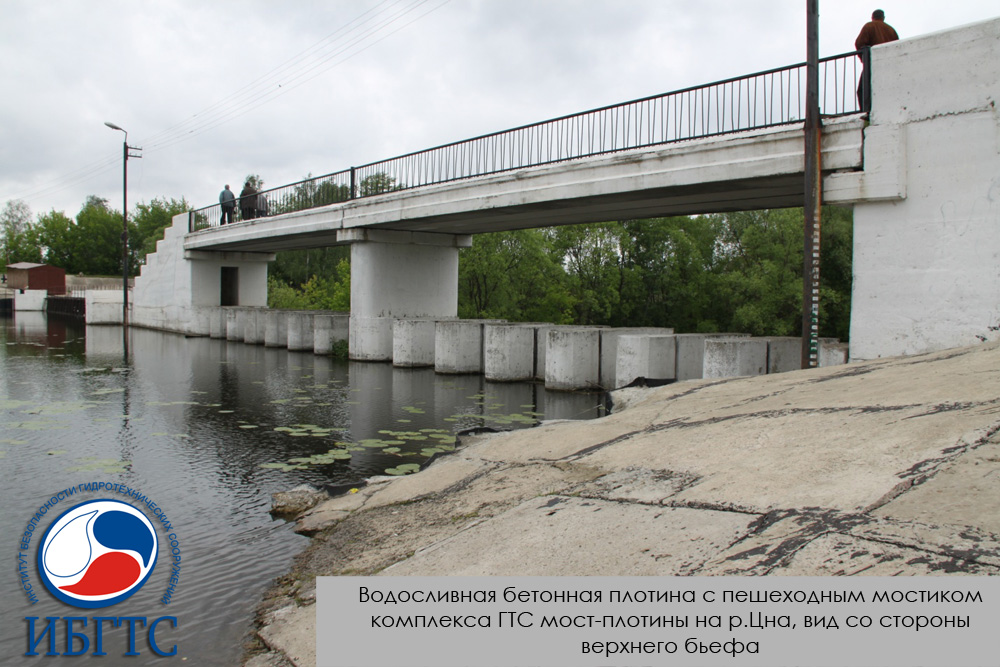

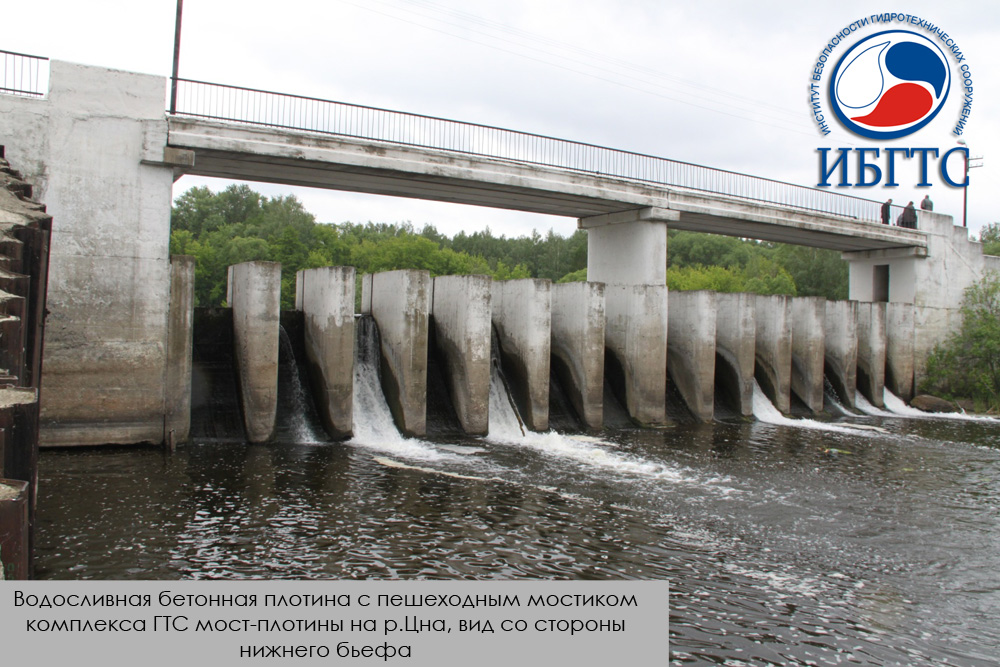

Бетонная водосливная плотина:
- Отметка порога водосброса - 111,55 м;
- Отметка гребня плотины - 116,20 м;
- Нормальный уровень верхнего бьефа (НПУ) - 113,00 м;
- Форсированный уровень верхнего бьефа (ФПУ) - 115,70 м.
Водосливная плотина с фермами «Поаре»:
- Материал – металл, бетон;
- Ширина водосливного фронта – 33,5 м;
- Количество секций – 24 шт.;
- Количество ферм «Поаре» – 23 шт.;
- Количество щитов «Буле» – 120 шт.;
- Отметка порога плотины - 109,60 м.
Правобережная земляная плотина:
- Максимальная высота - 7,2 м;
- Длина по гребню - 44 м;
- Ширина по гребню - 5,0 м;
- Максимальная ширина по основанию - 48,2 м;
- Отметка гребня - 116,20 м;
- Нормальный уровень верхнего бьефа (НПУ) - 113,00 м;
- Форсированный уровень верхнего бьефа (ФПУ) - 115,70 м.
Левобережная земляная плотина:
- Максимальная высота - 7,2 м;
- Длина по гребню - 64,5 м;
- Ширина по гребню - от 5,0 м до 20 м;
- Максимальная ширина по основанию – 50 м;
- Отметка гребня - 116,20 м;
- Нормальный уровень верхнего бьефа (НПУ) - 113,00 м;
- Форсированный уровень верхнего бьефа (ФПУ) - 115,70 м;
- Максимальный напор на ГТС - 4,15 м.
Левобережная струенаправляющая дамба:
- Максимальная высота - 3,2 м;
- Длина - 204,0 м;
- Максимальная ширина по основанию - 18,0 м;
- Ширина по гребню - 3,0 м;
- Отметка гребня - 116,20 м;
- Максимальный напор на ГТС - 2,5 м.
