ГТС оз. Зункарь
Назначение: ГТС оз. Зункарь имеет комплексное назначение
(предназначены для транспортировки транзитного водотока для канала Каясулинский и канала Березинский.)
Класс ГТС оз. Зункарь – III класс.
Основные параметры и технические характеристики ГТС оз. Зункарь:

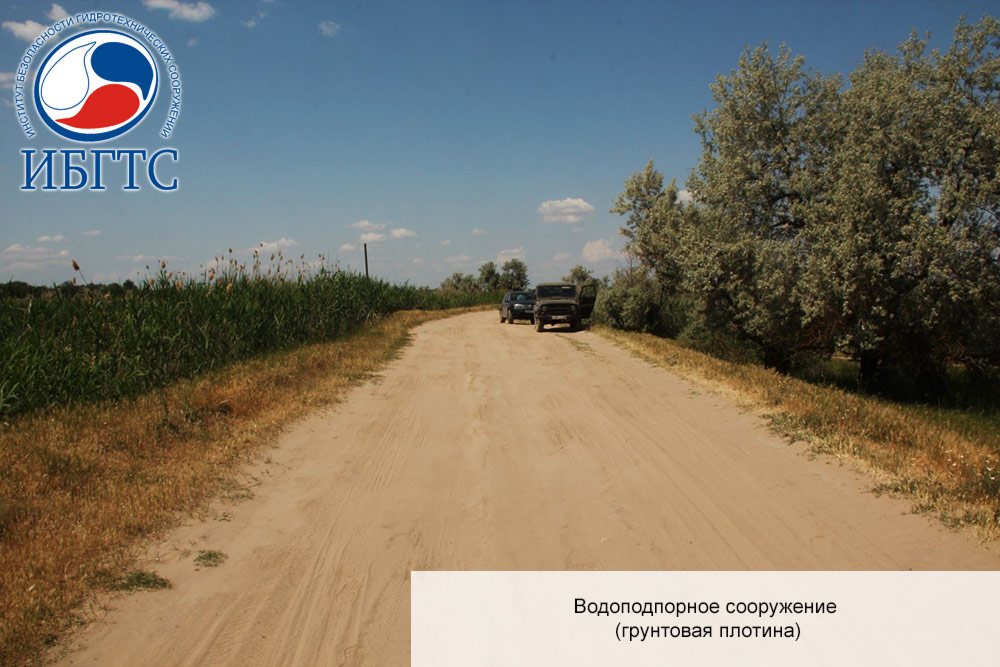

Водоподпорное сооружение:
- Наименование сооружения: Грунтовая плотина;
- Отметка гребня - 96,0 м;
- Максимальная высота - 3,0 м;
- Длина по гребню - 200,0 м;
- Ширина по гребню - 6,0 м.

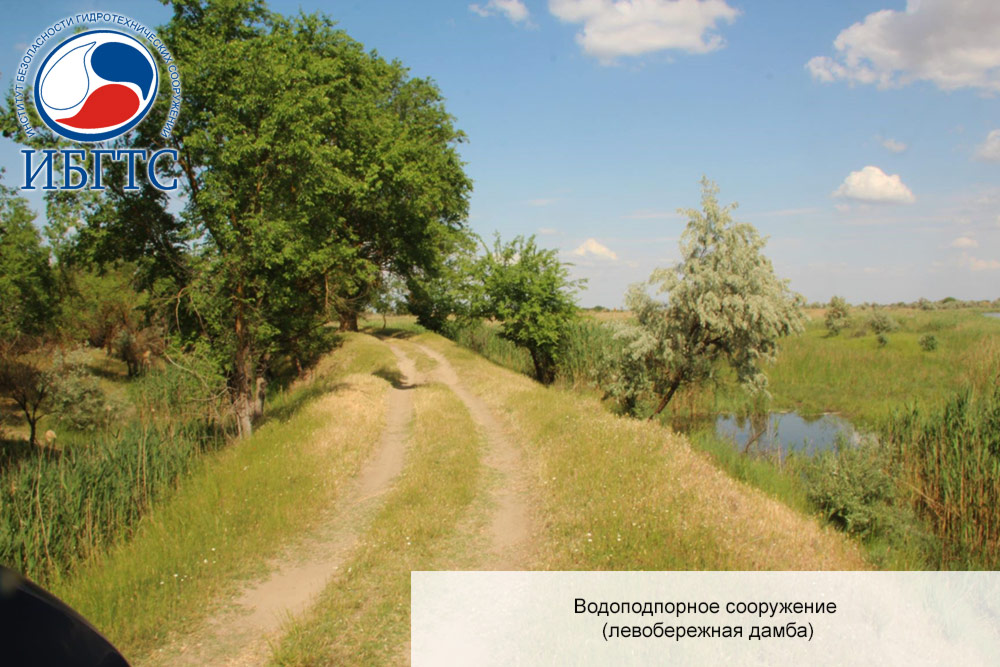

Водоподпорное сооружение:
- Наименование сооружения: Левобережная дамба;
- Отметка гребня - 96,0 м;
- Максимальная высота - 3,0 м;
- Длина по гребню - 2500,0 м;
- Ширина по гребню - 3,0 м.
Водоподпорное сооружение:
- Наименование сооружения: Головное сооружение шлюз-регулятор в Березинский канал;
- Отметка верха сооружения - 96,0 м;
- Отметка порога сооружения - 93,0 м;
- Суммарная ширина пролетов для пропуска воды - 3 м;
- Количество пролетов для пропуска воды - 2 шт.;
- Количество основных затворов - 2 шт.;
- Классификации ГТС по типу основного затвора - плоский.

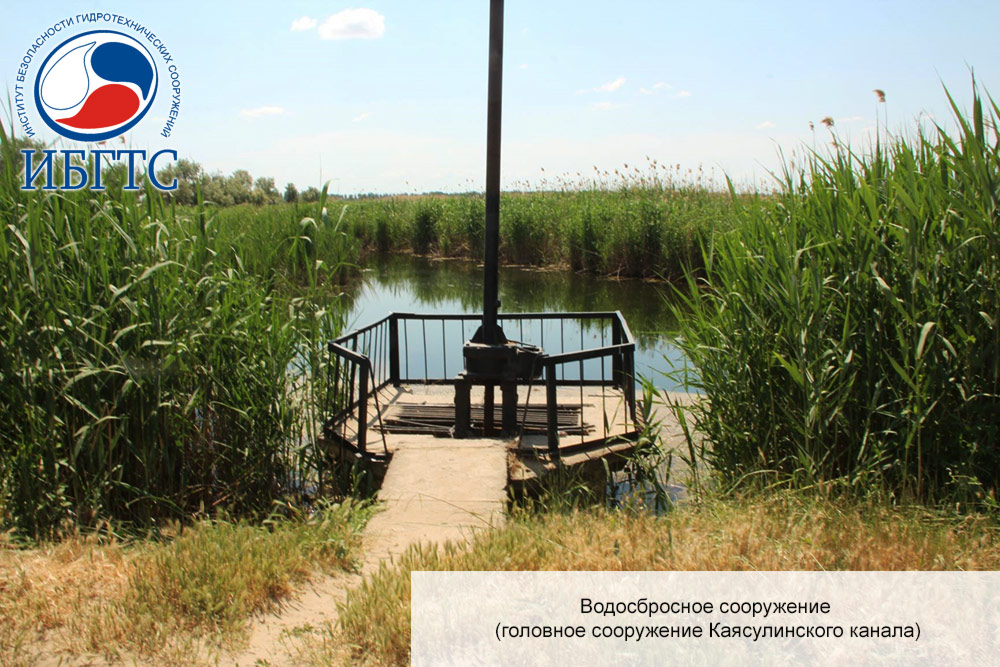

Водосбросное сооружение:
- Наименование сооружения: Головное сооружение Каясулинского канала;
- Размер в свету поперечного сечения водовода для пропуска воды (диаметр (D)) - 1,0 м;
- Отметка порога входного оголовка шахты - 92,0 м;
- Количество водоприемных отверстий входного оголовка - 1 шт.;
- Количество ниток водоводов - 1 шт.;
- Классификации ГТС по типу основного затвора - плоский;
- Максимальный проектный расход при НПУ - 2,0 м3/с.

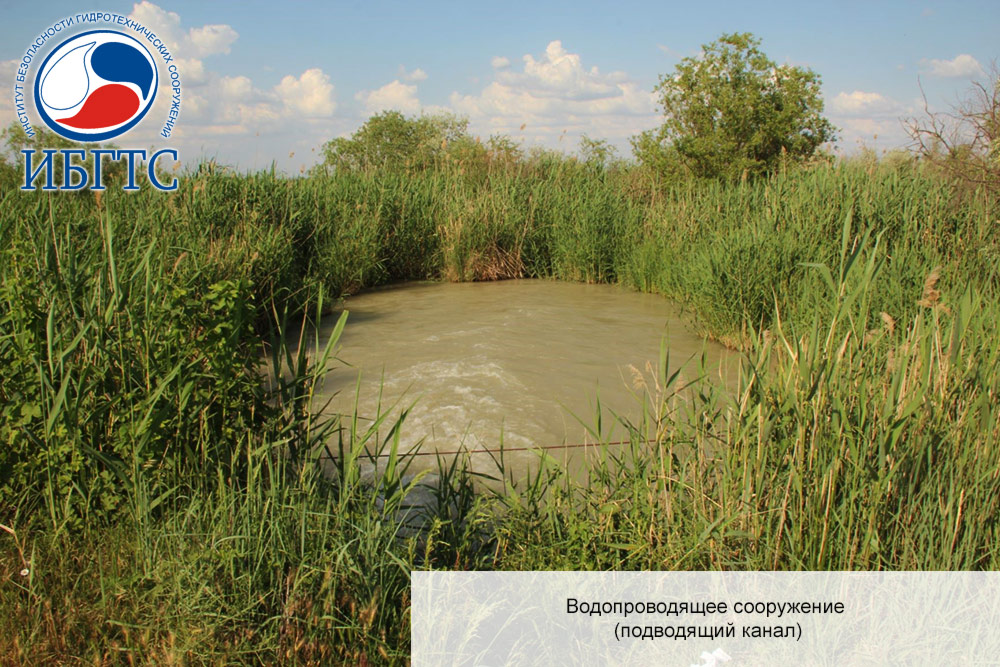

Водопроводящее сооружение:
- Наименование сооружения: Подводящий канал;
- Классификация канала по материалу облицовки - канал без облицовки;
- Размеры в свету поперечного сечения канала (ширина по дну (B1), ширина по верху (B2), глубина (H)) - В1 = 1,2; В2 = 5,0; H = 8,0;
- Длина канала - в выемке 2000 м; в насыпи 12000 м;
- Максимальный проектный расход - 25,0 м3/с.
