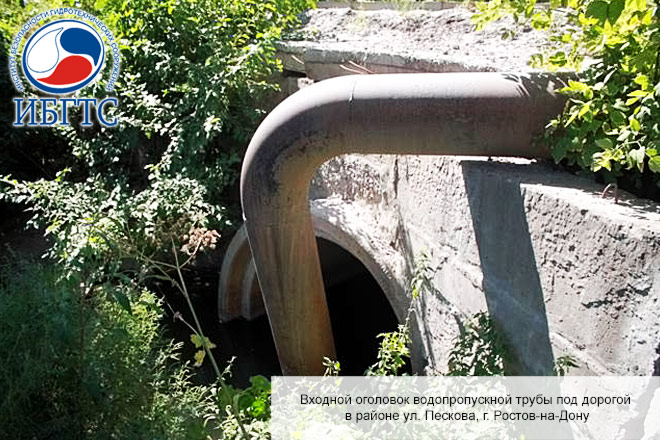

  • ГТС расположенные в русле балки Рябинина Рис. 1 – Входной оголовок водопропускной трубы под дорогой в районе ул. Пескова, г. Ростов-на-Дону
  • ГТС расположенные в русле балки Рябинина Рис. 2 – Выходной оголовок водопропускной трубы под дорогой в районе ул. Пескова, г. Ростов-на-Дону

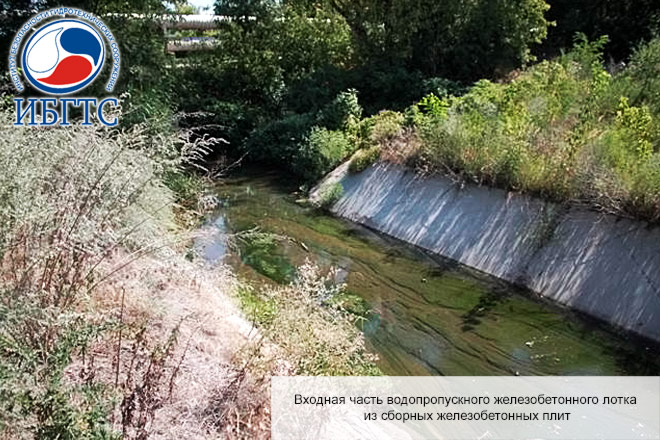

  • ГТС расположенные в русле балки Рябинина Рис. 3 – Входная часть водопропускного железобетонного лотка из сборных железобетонных плит

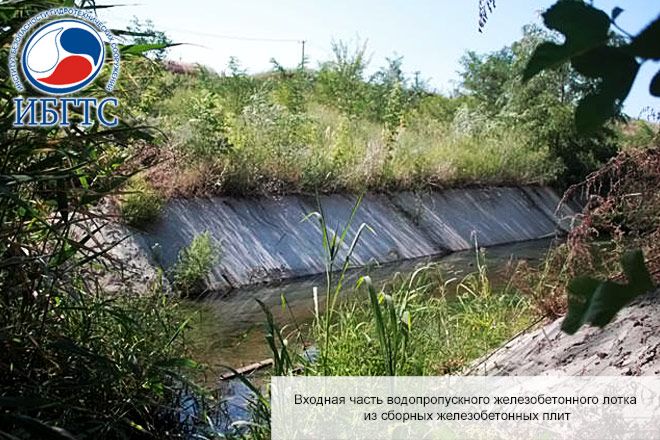

  • ГТС расположенные в русле балки Рябинина Рис. 4 – Входная часть водопропускного железобетонного лотка из сборных железобетонных плит

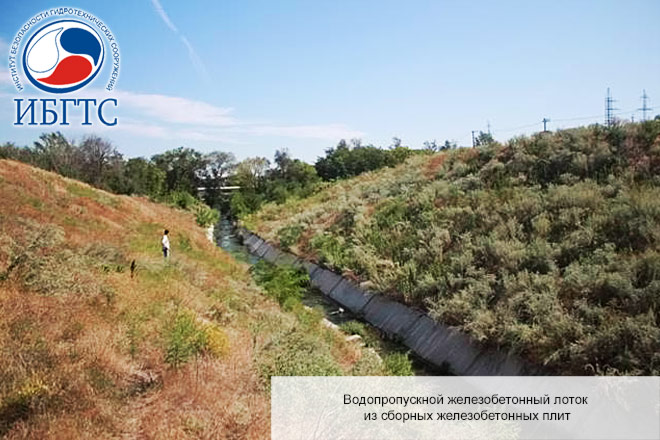

  • ГТС расположенные в русле балки Рябинина Рис. 5 – Водопропускной железобетонный лоток из сборных железобетонных плит

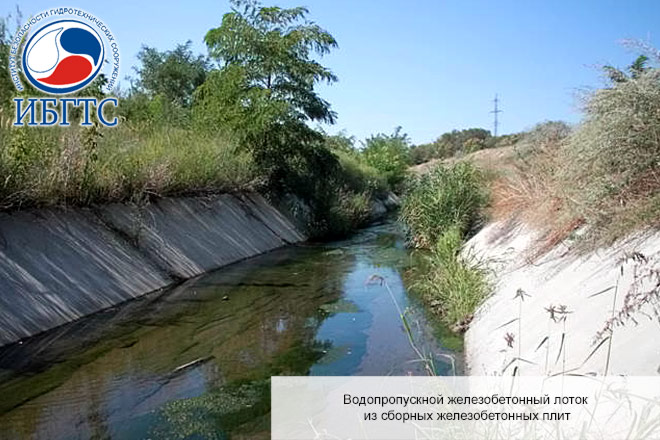

  • ГТС расположенные в русле балки Рябинина Рис. 6 – Водопропускной железобетонный лоток из сборных железобетонных плит
  • ГТС расположенные в русле балки Рябинина Рис. 7 – Концевая часть водопропускного железобетонного лотка из сборных железобетонных плит

ГТС расположенные в русле балки Рябинина в районе адресного ориентира г. Ростов-на-Дону, ул. Тернистая 113, 115

Назначение:

  • Регулирование русла балки Рябинина с целью обеспечения пропуска сточных вод.

Основные параметры и технические характеристики ГТС:

Водопропускное сооружение:

  • Наименование сооружения: Водопропускная труба под дорогой в районе ул. Пескова, г. Ростов-на-Дону;
  • Диаметр: 2,0 м
  • Длина: 20,0 м
  • Отметка низа трубы на входе: 16,97 м БС
  • Уклон: 0,033

Водопропускное сооружение:

  • Наименование: Водопропускной железобетонный лоток из сборных железобетонных плит длиной 181,65 м.п. в районе адресного ориентира г. Ростов-на-Дону, ул. Тернистая 113, 115
  • Длина: 181,65 м.п.
  • Ширина по дну:3,8 м
  • Заложение откосов: 0,8
  • Отметка дна лотка на входе: 16,97 м БС
  • Уклон: 0,0078
