ГТС «Защитная дамба в х. Шелковников»

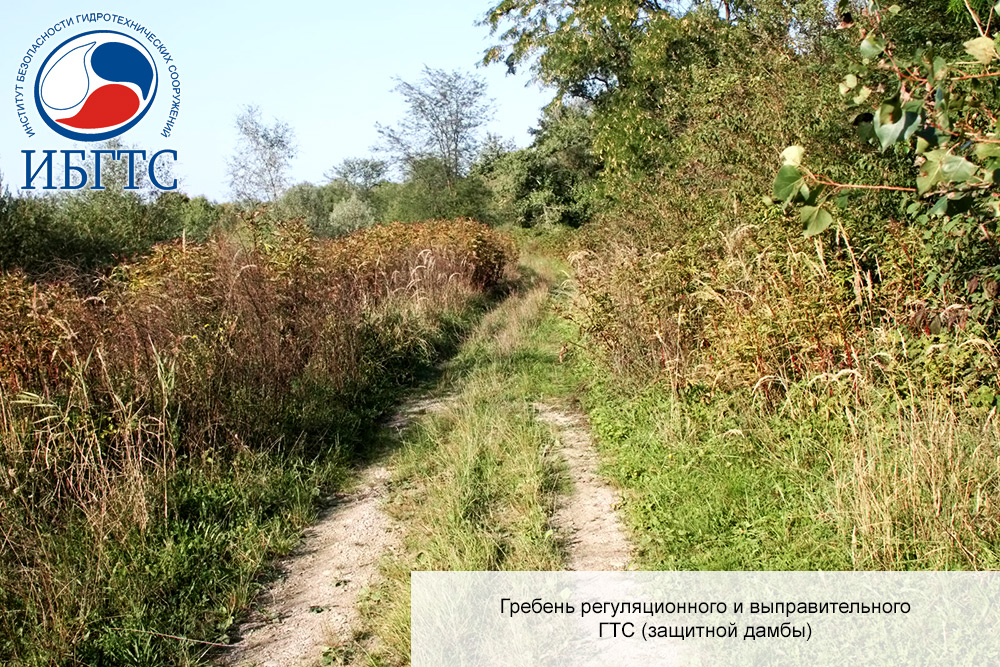

  • ГТС «Защитная дамба в х. Шелковников» Рис. 1 -  гребень регуляционного и выправительного ГТС (защитной дамбы)

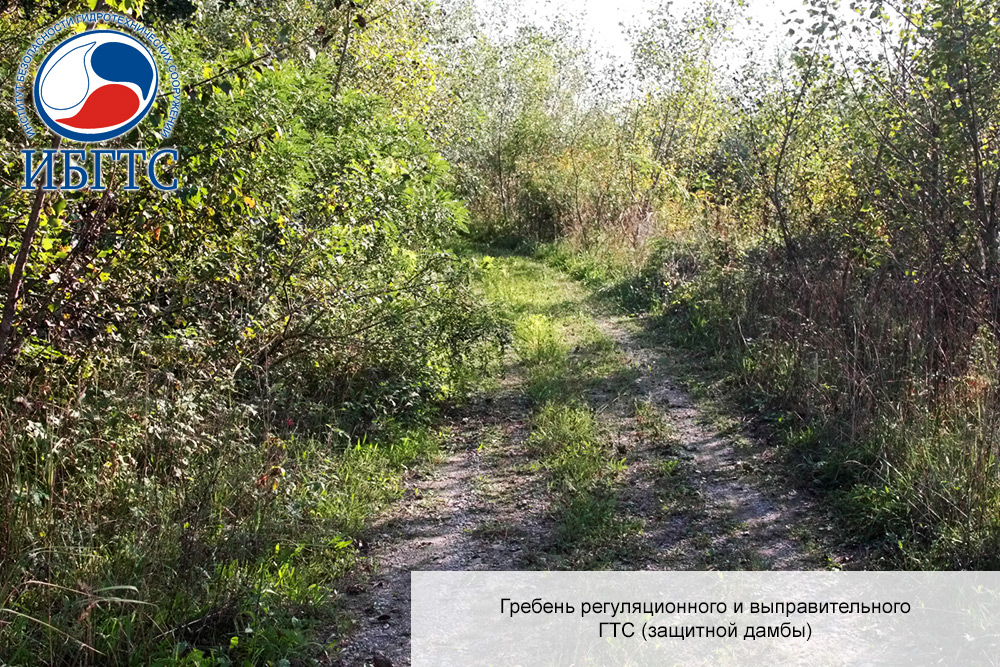

  • ГТС «Защитная дамба в х. Шелковников» Рис. 2 -  гребень регуляционного и выправительного ГТС (защитной дамбы)

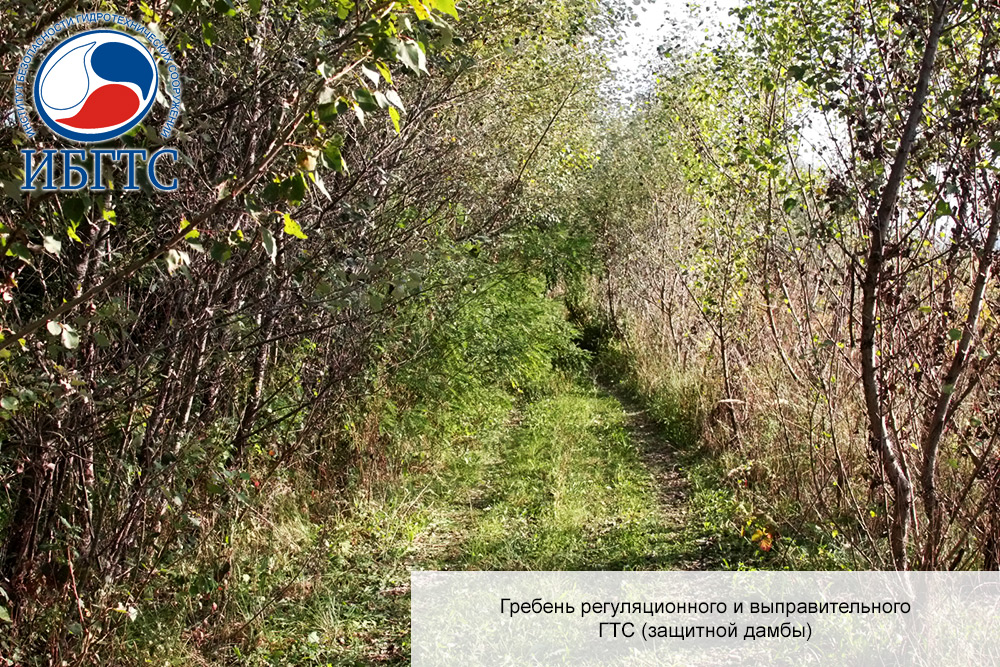

  • ГТС «Защитная дамба в х. Шелковников» Рис. 3 -  гребень регуляционного и выправительного ГТС (защитной дамбы)

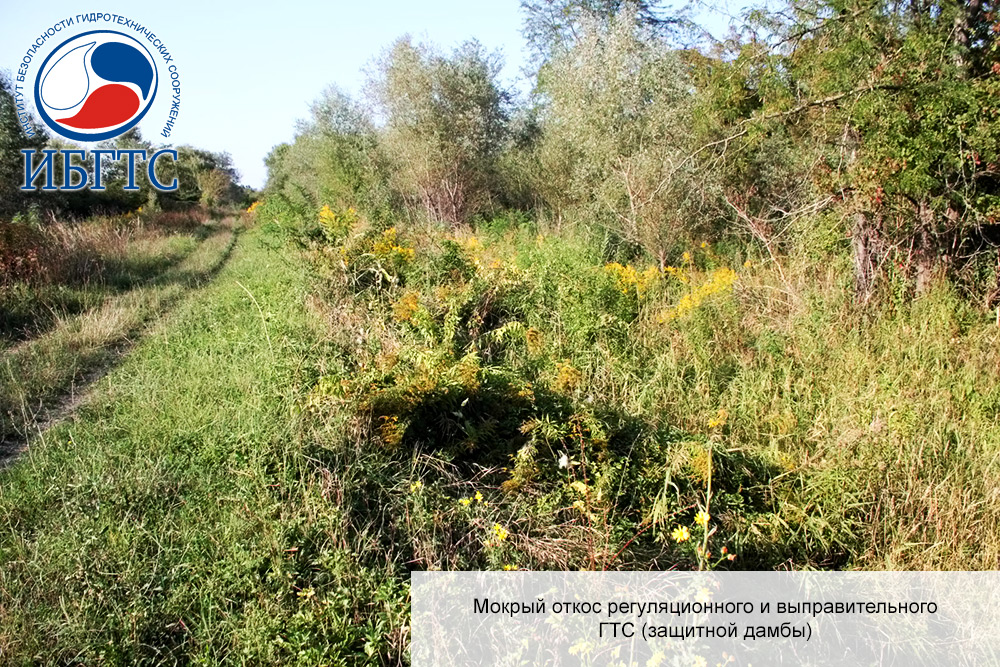

  • ГТС «Защитная дамба в х. Шелковников» Рис.4 -  мокрый откос регуляционного и выправительного ГТС (защитной дамбы)

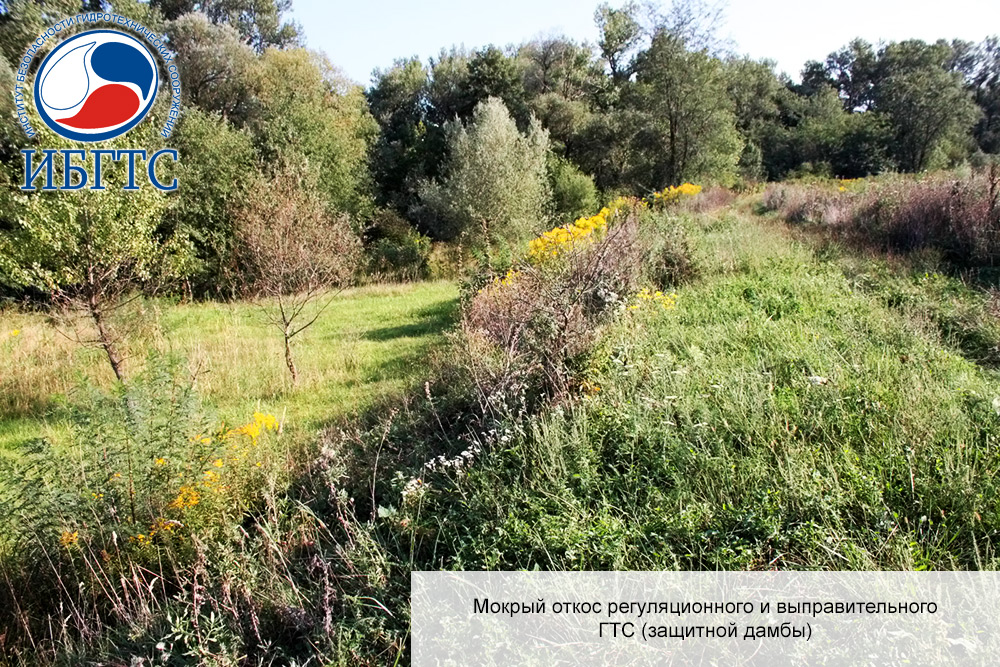

  • ГТС «Защитная дамба в х. Шелковников» Рис 5 -  мокрый откос регуляционного и выправительного ГТС (защитной дамбы)

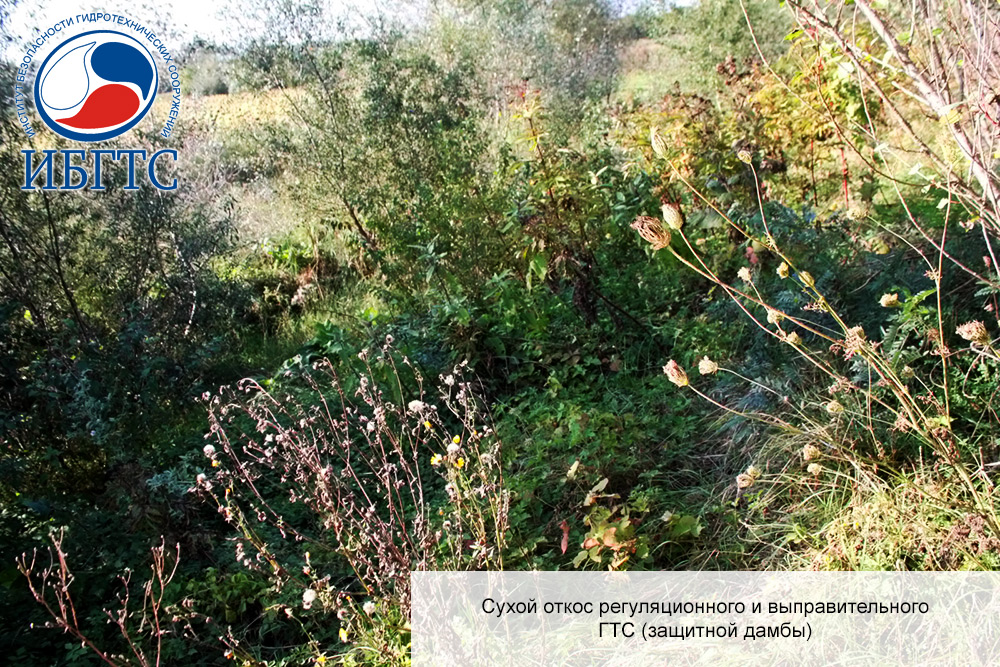

  • ГТС «Защитная дамба в х. Шелковников» Рис 6 -  Сухой откос регуляционного и выправительного ГТС (защитной дамбы)

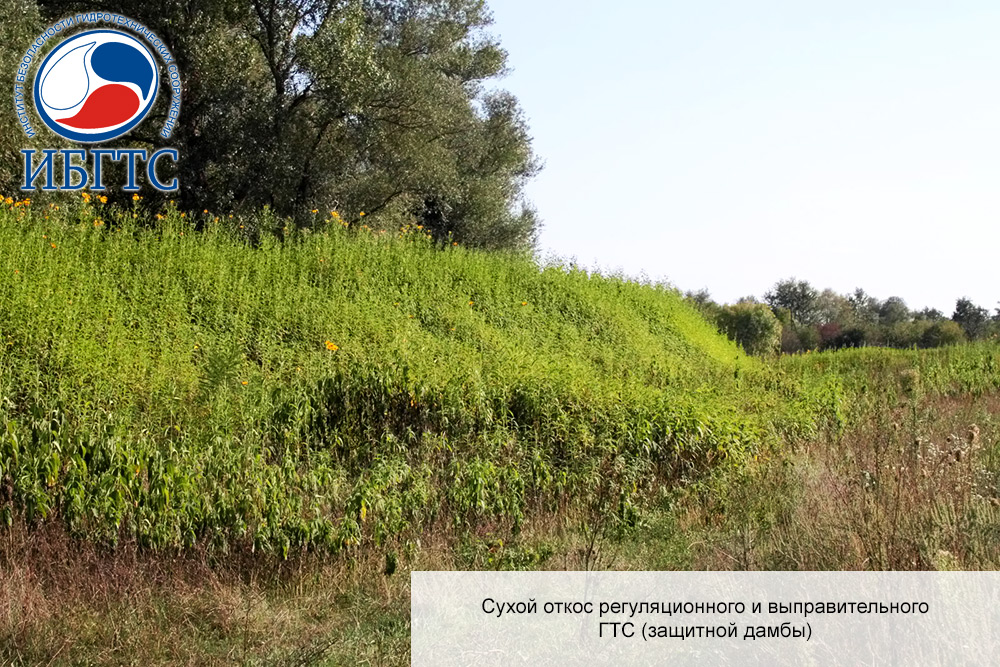

  • ГТС «Защитная дамба в х. Шелковников» Рис 7 -  Сухой откос регуляционного и выправительного ГТС (защитной дамбы)
  • ГТС «Защитная дамба в х. Шелковников» Рис 8 - Входной оголовок ливнепропускной трубы на ПК23+28,25

Назначение:

  • для защиты жилой зоны хутора Шелковников от затопления паводковыми водами реки Лаба.

Класс ГТС – III класс.

Основные параметры и технические характеристики ГТС «Защитная дамба в х. Шелковников»:

Водоподпорное сооружение:

  • Наименование сооружения: Защитная дамба;
  • Отметка гребня - изменяется на всем протяжении сооружения от 305,01 м до 287,73 м;
  • Максимальная высота - 5,0 м;
  • Длина по гребню - 4865,0 м;
  • Ширина по гребню - 6,0 м;

Водопроводящее сооружение:

  • Наименование сооружения: Ливнепропускная труба на ПК23+28,25;
  • Количество пролетов для пропуска воды – 1 шт.
  • Длина водовода - 10,3 м;
  • Диаметр трубы 0,5 м;

Водопроводящее сооружение:

  • Наименование сооружения: Ливнепропускная труба на ПК34+81;
  • Количество пролетов для пропуска воды – 1 шт.
  • Длина водовода - 12,8 м;
  • Диаметр трубы 0,5 м;

Водопроводящее сооружение:

  • Наименование сооружения: Ливнепропускная труба на ПК41+40;
  • Количество пролетов для пропуска воды – 1 шт.
  • Длина водовода - 11,0 м;
  • Диаметр трубы 0,5 м.
