Комплекс гидротехнических сооружений Краснополянской гидроэлектростанции
Комплекс гидротехнических сооружений Краснополянской гидроэлектростанции Общества с ограниченной ответственностью «ЛУКОЙЛ-Экоэнерго» (далее - комплекс ГТС Краснополянской ГЭС).
Назначение:
- энергетика.
По проекту класс капитальности - III класс.
Основные параметры и технические характеристики комплекса ГТС Краснополянской ГЭС:

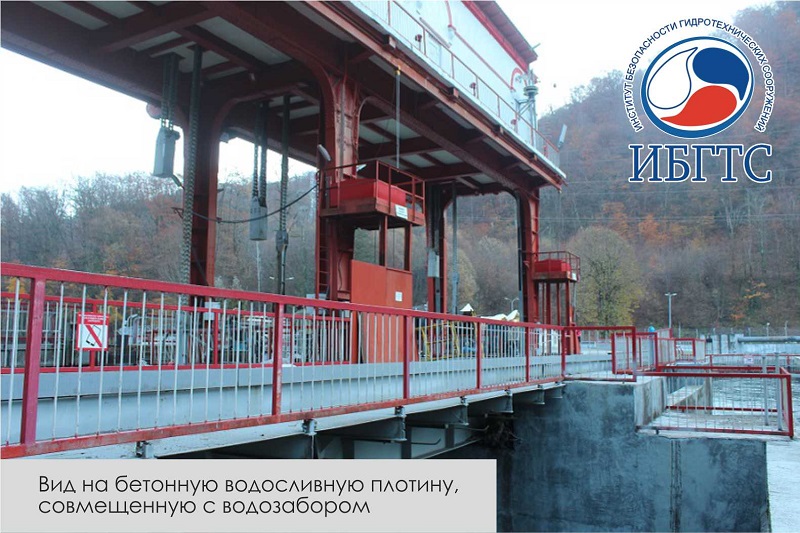

- 1. Бетонная водосливная плотина, совмещенная с водозабором:
- Строительная высота - 14,5 м.
- Материал - ж/б.
- Количество пролетов для пропуска воды - 2 шт.
- Суммарная ширина пролетов для пропуска воды - 24,0 м.
- Максимальный проектный расход при НПУ - 754,0 м3/с.
- Длина - 37,8 м.
- 2. Грунтовая плотина:
- Строительная высота - 12,0 м.
- Длина по гребню - 95,0 м.
- Ширина по гребню - 5,0÷8,8 м.
- Максимальный напор - 7,6 м.
- Заложение откосов:
- - верхового: 1:3,0;
- - низового: 1:2,25.
- Максимальная ширина по основанию - 60,0 м.
- Дренажные устройства: дренажная призма (банкет). Заложение откосов дренажной призмы:
- - верхового – 1:1;
- - низового – 1:1,5.
- 3. Железобетонный лоток, соединяющий водоприемник с отстойником:
- Размеры в свету поперечного сечения водопроводящей части лотка (ширина, высота (В×Н) - 8,0×3,3÷8,0×3,5 м.
- Длина лотка - 120,895 м.
- Максимальный расход -32,0 м³/с.
- Максимальная строительная высота - 4,9 м.
- Глубина воды при расчетном расходе - 2,5÷2,9 м.
- Материал - ж/б.

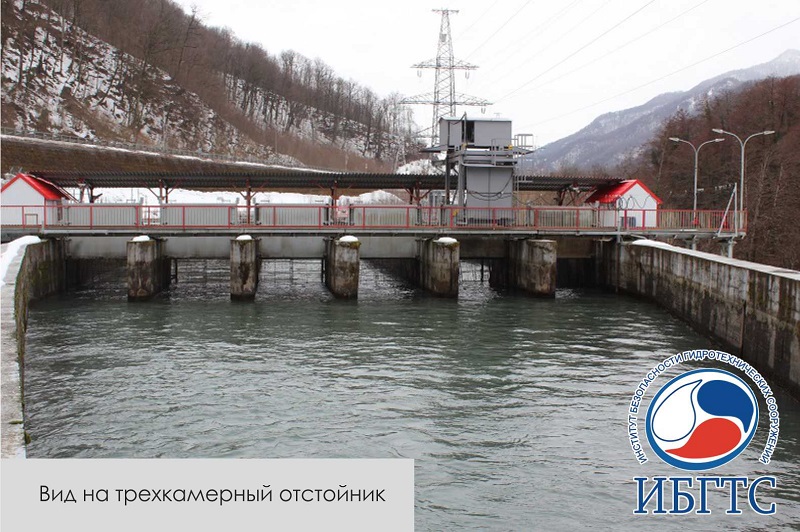

- 4. Трехкамерный отстойник:
- Длина - 56,0 м.
- Количество отстойных камер - 3 шт.
- Ширина в свету отстойной камеры:
- - две крайние: 8,05 м;
- - средняя: 8,10 м.
- Максимальная пропускная способность - 32,0 м³/с.
- Максимальная строительная высота - 5,9 м.
- Количество промывных отверстий - 6 шт.
- Материал - ж/б.
