Кыштымский гидроузел на реке Кыштым
Створ Кыштымского гидроузла расположен в 4,0 км южнее пос. Слюдорудник, Челябинская область, Кыштымский городской округ. Объект находится в государственной собственности.
Назначение:
- водообеспечение г. Кыштыма находится рядом с водоприемником. Расчетный расход в 230 л/с (0,23 куб.м/с) подается по трубопроводу диаметром 400 мм.
По проекту класс капитальности основных гидротехнических сооружений – II класс.
В состав объектов водохранилища входят:

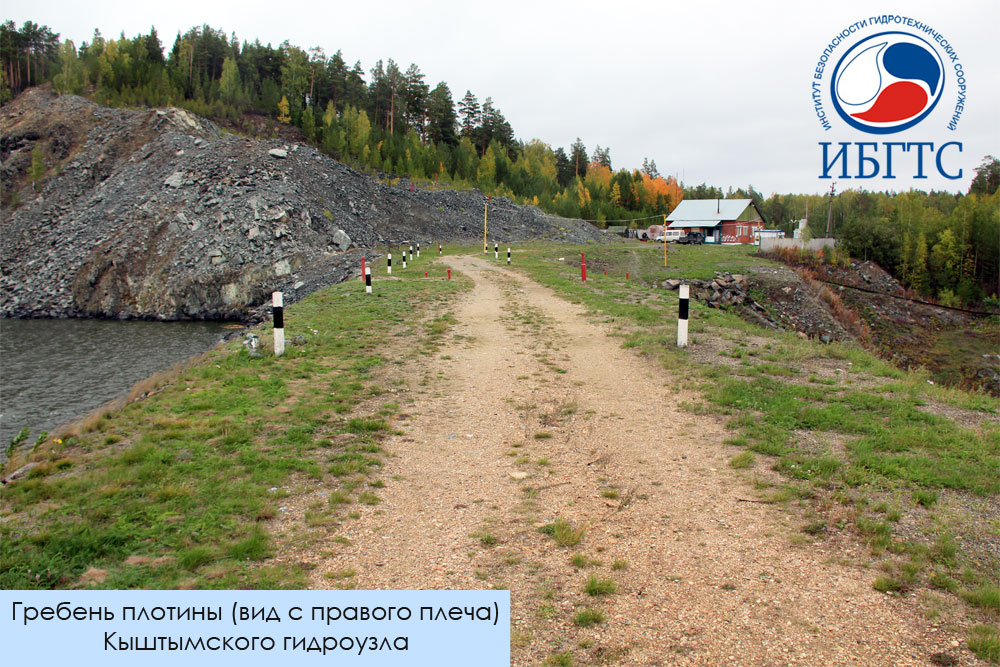

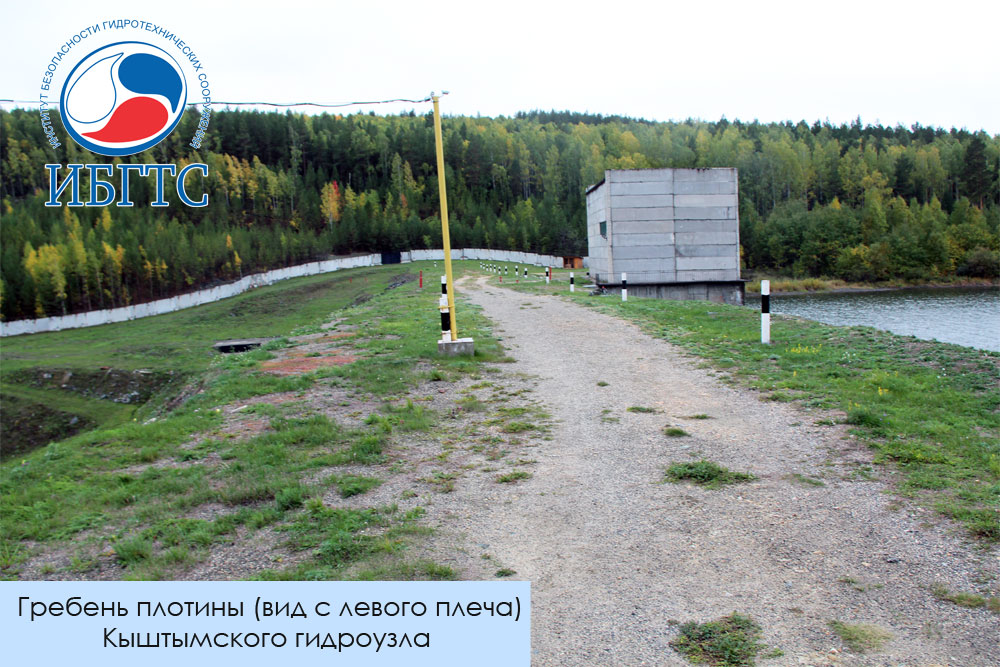

Каменно-земляная плотина:

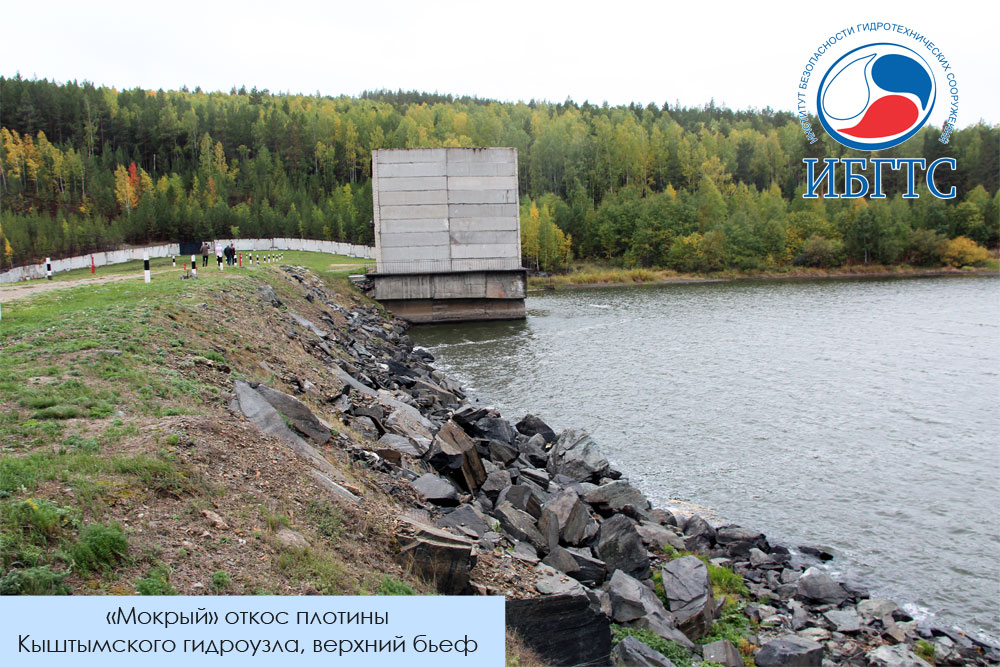

- Плотина каменно-земляная с центральным противофильтрационным ядром из суглинистых грунтов с двухслойными переходными зонами из песчано–гравийного грунта и щебня фракцией 1 – 200 мм и упорными призмами из горной массы.
- Длина по гребню – 162,0 м;
- ширина гребня – 10,0 м;
- максимальная высота плотины – 22,0 м;
- максимальный напор – 18,0 м;
- проектная отметка гребня плотины – 306,0 м.
Водоприемник – водосброс с донным водоспуском:
- Водоприемник расположен в правом борту плотины. Сооружение заглублено на 8,0 м ниже НПУ.
- Забор воды осуществляется через 4 отверстия размером 2,0х2,2м, снабженных сорозадерживающими решетками, и перекрываемых, в случае необходимости, ремонтными затворами.
Подземная часть коробчатой конструкции из монолитного железобетона с наружными размерами:
- длина – 21,6 м;
- ширина – 14,9 м.
- Размер ремонтных затворов 2,0х2,2 м, в количестве 2 шт. Подъем и перекрытие затворами осуществляется посредством электрической тали грузоподъемностью 5 т.

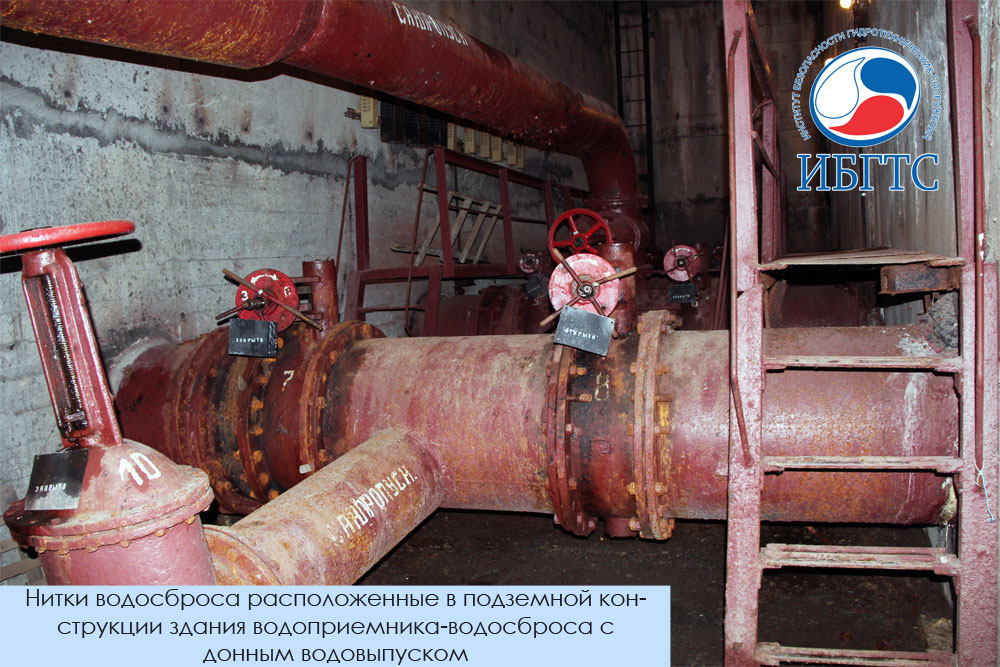

- Вода по четырем ниткам трубопровода диаметром 0,8 м, поступает в мокрую камеру, из которой по двум омоноличенным железобетонным ниткам трубопроводов диаметром 2 м подается в распределительный колодец канала трассы переброски.
- Расчетный сбросной расход через водоприемник – водосброс с донным водоспуском составляет 9,7 куб. м/с.
