Комплекс ГТС Чернореченского водохранилища
Назначение:
- для водоснабжения населения и промышленных предприятий города Севастополя.
Класс капитальности ГТС - I класс.
Основные характеристики ГТС:

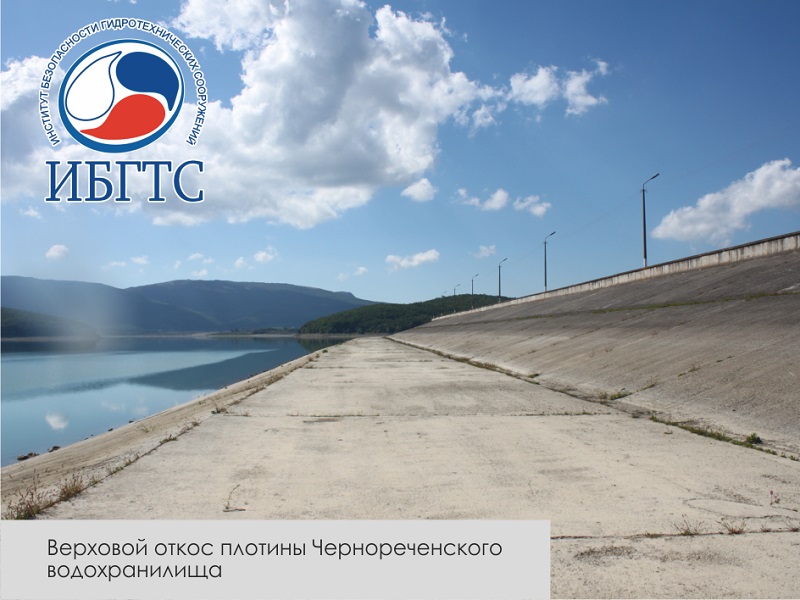

- 1. Плотина.
- Максимальная высота - 36,0 м.
- Длина по гребню - 1274,0 м.
- Ширина по гребню - 10,0 м.
- Ширина по основанию - 287,6 м.
- Максимальный напор - 35,2 м.

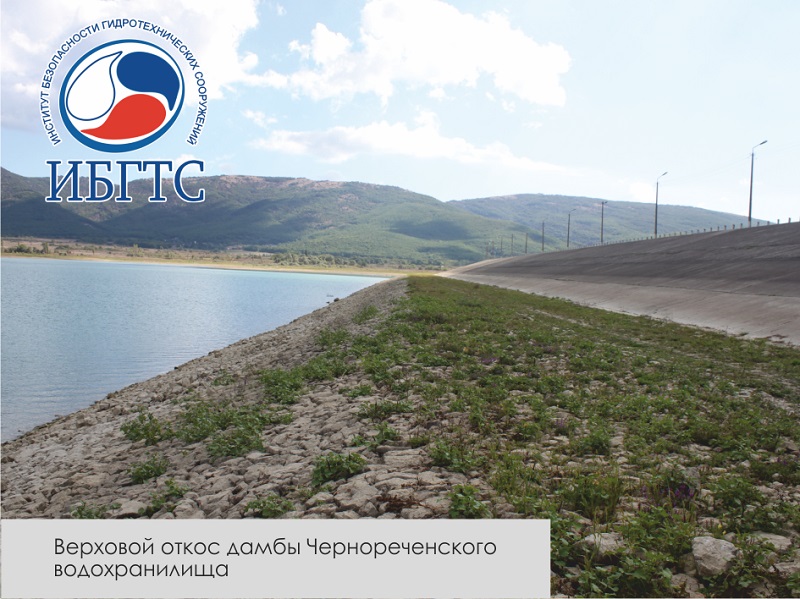

- 2. Дамба.
- Максимальная высота - 15,3 м.
- Длина по гребню - 960,0 м.
- Ширина по гребню - 10,0 м.
- Ширина по основанию - 128,0 м.
- Максимальный напор - 13,3 м.
- 3. Оградительная дамба.
- Максимальная высота - 4,2 м.
- Длина по гребню - 145,0 м.
- Ширина по гребню - 11,0 м.
- Максимальная ширина по основанию - 36,2 м.

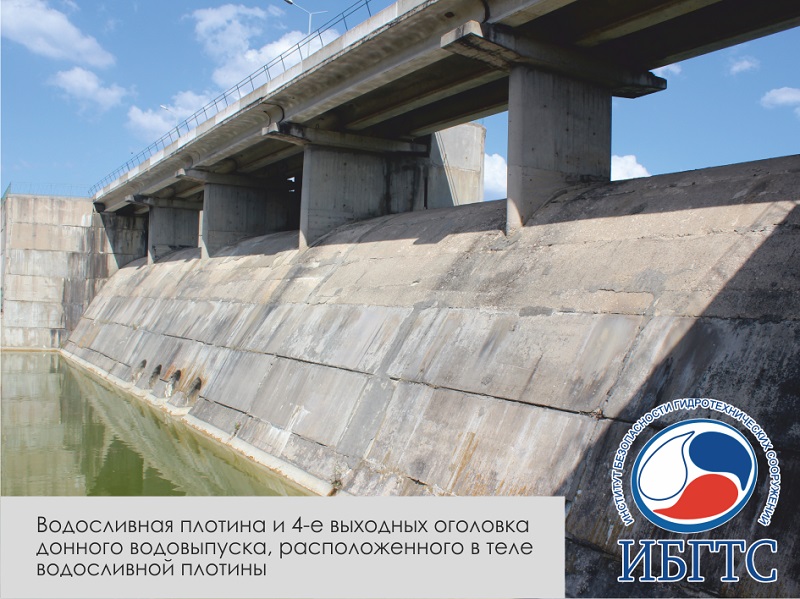

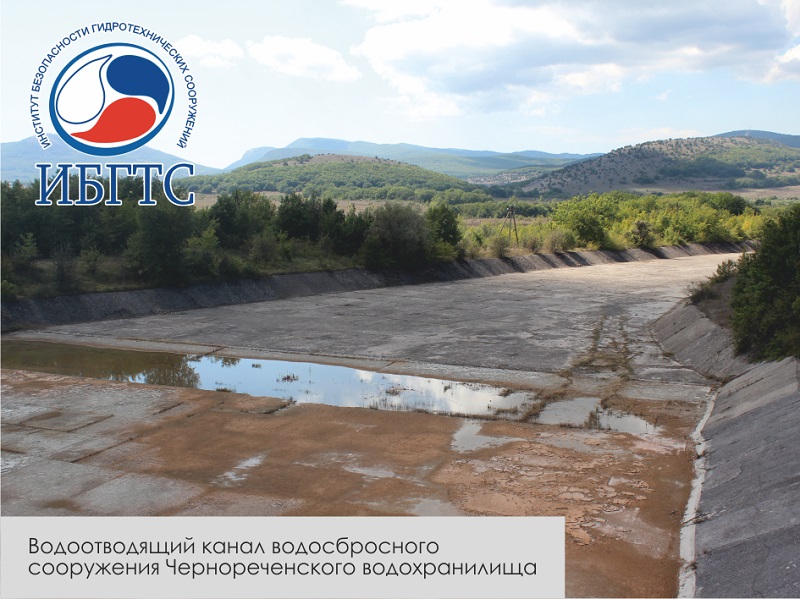

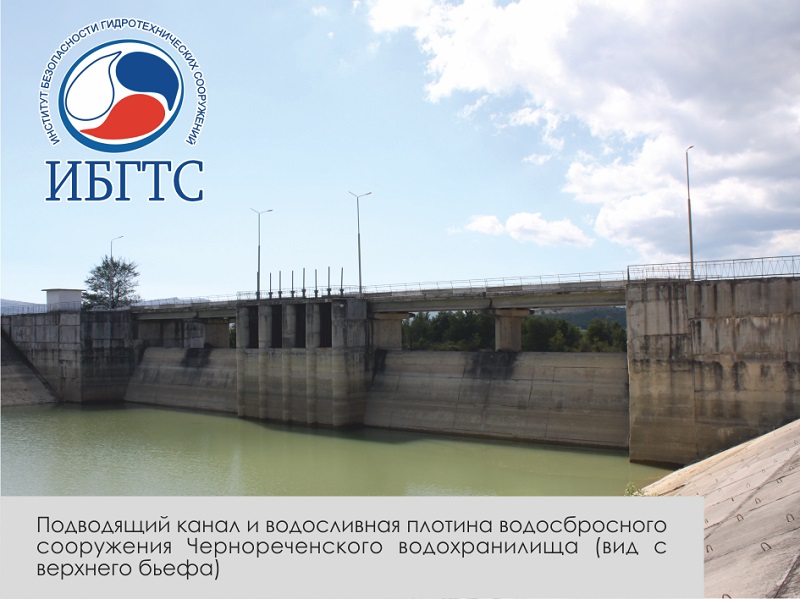

- 4. Водосливная плотина.
- Суммарная ширина пролетов для пропуска воды - 43,8 м.
- Количество пролетов для пропуска воды - 4 шт.
- Максимальная пропускная способность при ФПУ - 304,0 м3/с.
- Действующий напор на водосливе при ФПУ - 2,3 м.
- 5. Донный водовыпуск.
- Количество ниток - 4 шт.
- Диаметр - 1400 мм.
- Пропускная способность - 46,0 м3/с.

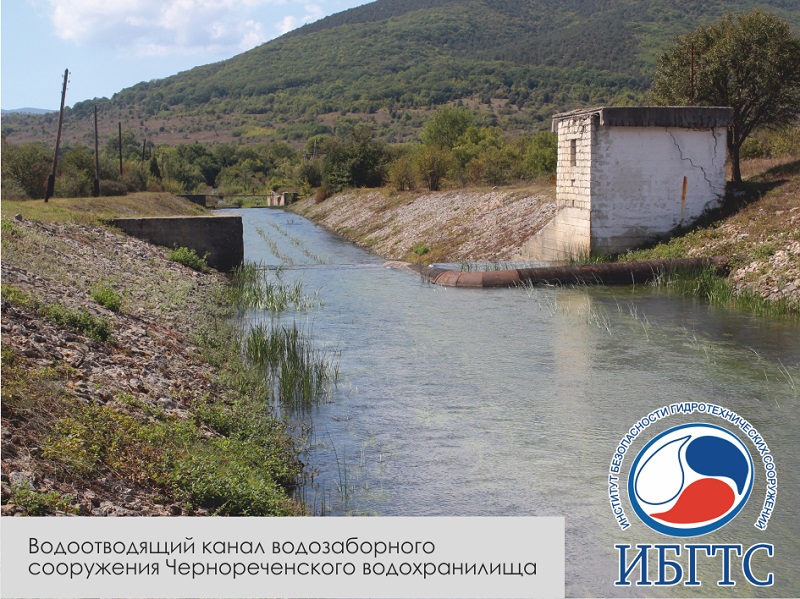

- 6. Водозаборное сооружение.
- Количество отверстий для водозабора - 2 шт.
- Количество водопроводящих ниток - 2 шт.
- Количество основных затворов - 2 шт.
- Диаметр - 1400 мм.
- Пропускная способность - 21,6 м3/с.
- Длина ниток водовода - 365,0 м.
