ГТС комплекса противопожарных водоемов Красная поляна
Назначение:
- водохозяйственное, водоснабжение (техническое).
Класс комплекса ГТС – III.
Основные параметры и технические характеристики ГТС:

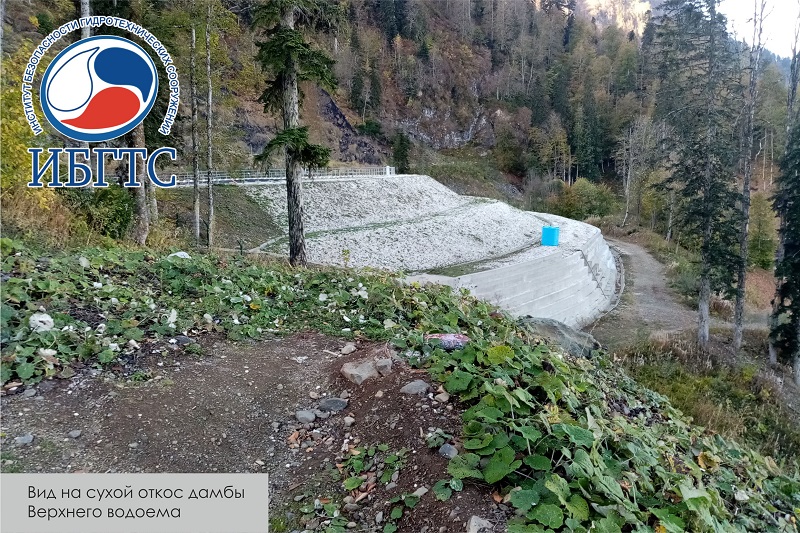

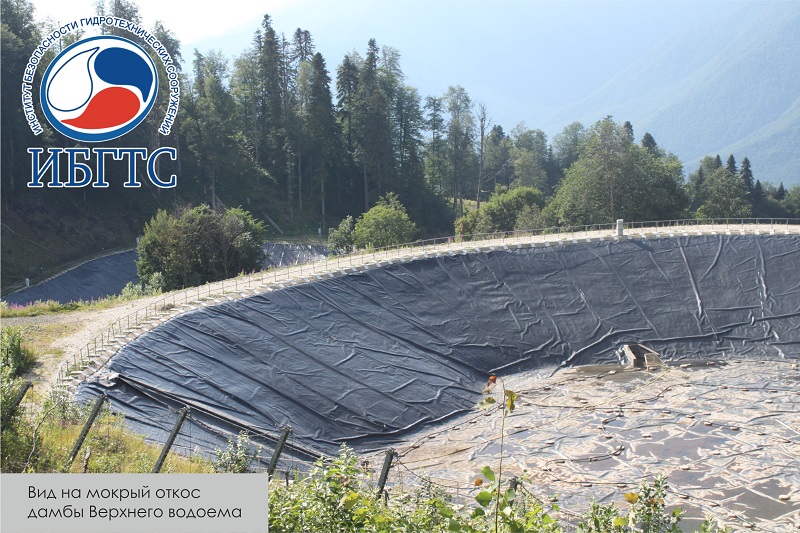

- 1. Наименование ГТС: дамба Верхнего водоема.
- Классификация ГТС по конструкции: Плотины из местных материалов.
- Максимальная высота - 14,68 м.
- Длина по гребню - 330,65 м.
- Ширина по гребню - 4,5 м.
- Максимальная ширина по основанию - 52,3 м.
- Максимальный напор на ГТС - 13,64 м.
- Длина напорного фронта ГТС - 330,65 м.
- Полный объем водохранилища - 0,030 млн. куб.м.
- Полезный объем водохранилища - 0,027 млн. куб.м.
- 2. Шахтные и трубчатые поверхностные водосбросы
- Наименование ГТС: Автоматический водосброс из Верхнего водоема.
- Классификация ГТС по типу оборудования водосливной части: водосбросы автоматического действия.
- Размеры в свету водоприемного отверстия входного оголовка шахты (диаметр (D)) - 0,219 м.
- Длина водоводов - 31,62 м.
- Размеры в свету поперечного сечения водоводов для пропуска воды (диаметр (D)) - 0,219 м.
- 3. Водоспуски, водовыпуски донные
- Наименование ГТС: Донный водовыпуск Верхнего водоема.
- Классификация ГТС по расположению в узле сооружений: Водосбросы в теле плотины
- Классификация ГТС по способу управления затворами: Водоспуски без башни управления затворами.
- Классификация ГТС по типу основного затвора: Дисковый (дроссельный).
- Размеры в свету поперечного сечения водоводов для пропуска воды (диаметр (D)) - 0,63 м.
- Количество ниток водоводов для пропуска воды - 1 шт.
- Максимальный проектный расход - 0,14 куб.м/с.
- 4. Нижний водоем

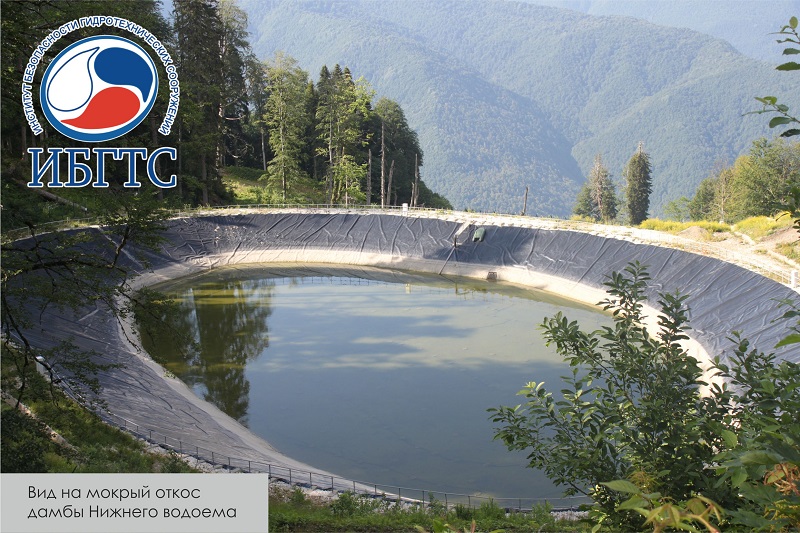

- Наименование ГТС: дамба Нижнего водоема.
- Классификация ГТС по конструкции: Плотины из местных материалов.
- Максимальная высота - 13,12 м.
- Длина по гребню - 329,03 м.
- Ширина по гребню - 4,5 м.
- Максимальная ширина по основанию - 37,27 м.
- 5. Шахтные и трубчатые поверхностные водосбросы
- Наименование ГТС: Автоматический водосброс из Нижнего водоема.
- Классификация ГТС по типу оборудования водосливной части: водосбросы автоматического действия.
- Размеры в свету водоприемного отверстия входного оголовка шахты (диаметр (D)) - 0,219 м.
- Длина водоводов - 31,62 м.
- Количество ниток водоводов - 1 шт.
- 6. Водоспуски, водовыпуски донные
- Наименование ГТС: Донный водовыпуск Нижнего водоема.
- Классификация ГТС по расположению в узле сооружений: Водосбросы в теле плотины
- Классификация ГТС по способу управления затворами: Водоспуски без башни управления затворами.
- Классификация ГТС по типу основного затвора: Дисковый (дроссельный).
- 7. Поверхностные водозаборы
- Наименование ГТС: Водозаборное сооружение из ручья Фермерский.
- Классификация ГТС по способу подачи воды: Водозаборы с самотечной подачей воды.
- Классификация ГТС по условиям забора воды: Плотинные водозаборы.
- Суммарная ширина пролетов входного оголовка - 0,325 м.
- Количество отверстий для водозабора - 1 шт.
- 8. Водоводы, пульповоды, золошлакопроводы
- Наименование ГТС: Сопрягающий коллектор.
- Классификация ГТС по материалу изготовления: Металлические водоводы.
- Размеры в свету поперечного сечения водопроводящей части водовода (диаметр (D)) - 0,63 м.
- Длина водовода, м: 126,64.
