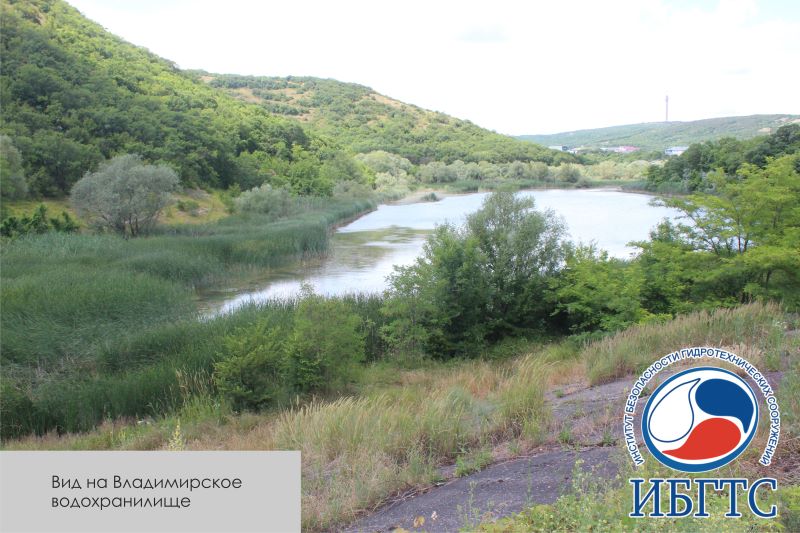

ГТС Владимирского водохранилища
ГТС Владимирского водохранилища расположены в муниципальном образовании город Новороссийск Краснодарского края.
Назначение:
- сезонное регулирование паводкового стока р. Цемес (защита от негативного воздействия вод).
Класс ГТС - II. Класс опасности - III.
ГТС Владимирского водохранилища эксплуатируются с 1973 г.
Основные параметры Владимирского водохранилища:
- объем при НПУ: 0,12 млн.куб.м;
- объем при ФПУ: 0,38 млн.куб.м;
- объем при УМО: 0,05 млн.куб.м;
- полезный объем: 0,07 млн.куб.м;
- площадь зеркала при НПУ: 4,7 га;
- площадь зеркала при ФПУ: 9,4 га;
- площадь зеркала при УМО: 0,5 га;
- регулирующая емкость: 0,26 млн.куб.м;
- длина водохранилища: 0,5 км;
- глубина при НПУ: 4,4 м.
- водосборная площадь 12,8 кв.км.
- Основные параметры и технические характеристики :
- 1. Водоподпорные и водонапорные ГТС:

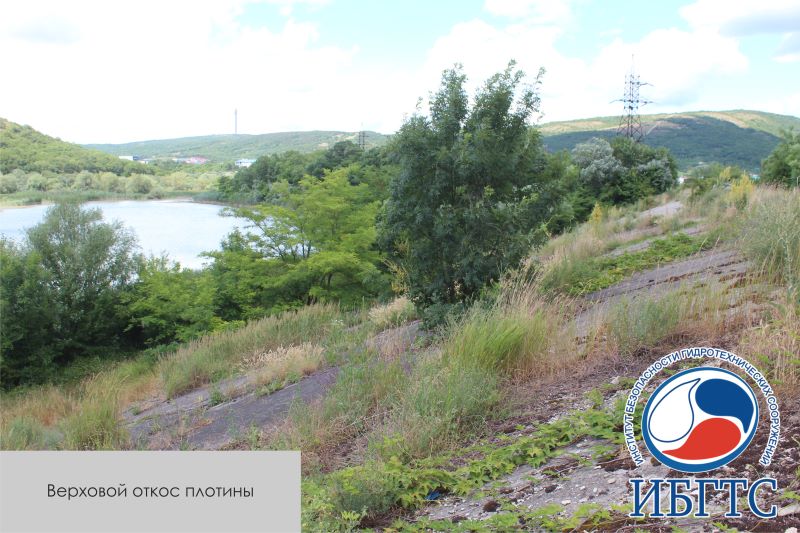

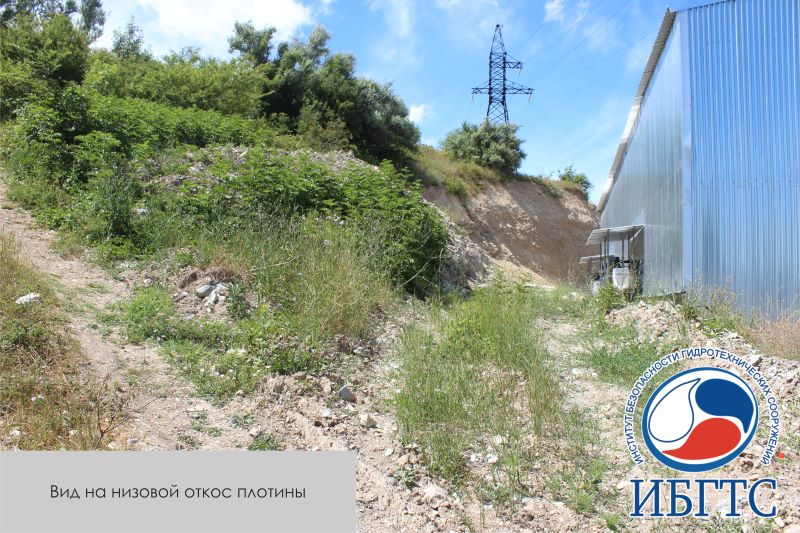

- Наименование ГТС: Плотина из грунтовых материалов.
- Максимальная высота, м: 15,0.

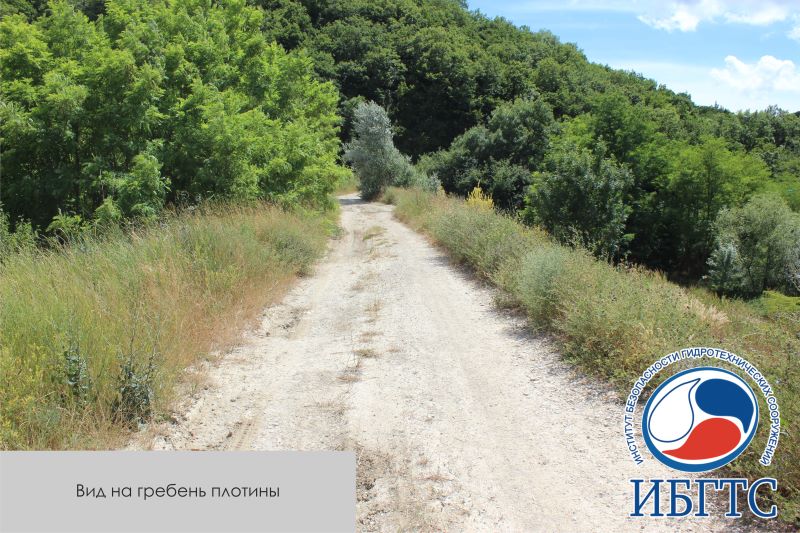

- Длина по гребню, м: 176,0.
- Ширина по гребню, м: 5,0.
- Ширина берм, м: 5,0.
- Отметка бермы, мБСВ: 86,80.
- Отметка гребня, мБСВ: 94,0.
- Максимальный напор на ГТС, м: 12,5.

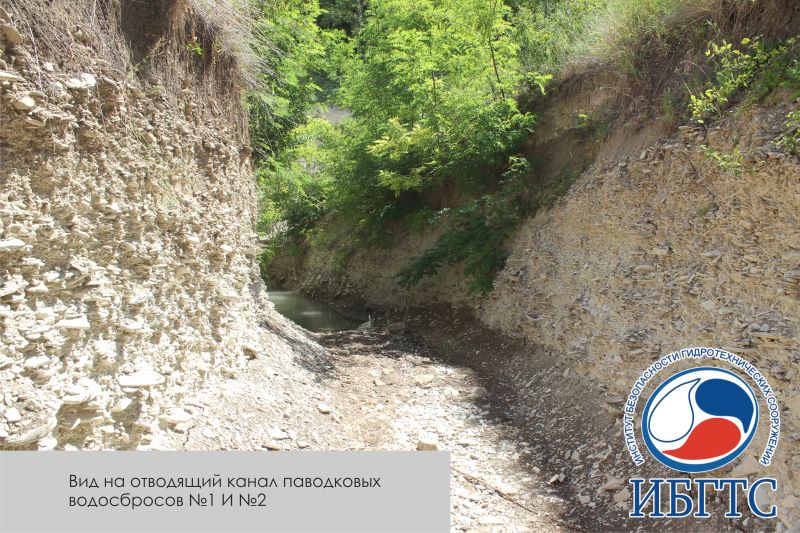

- 2. Водосбросные и водопропускные ГТС:

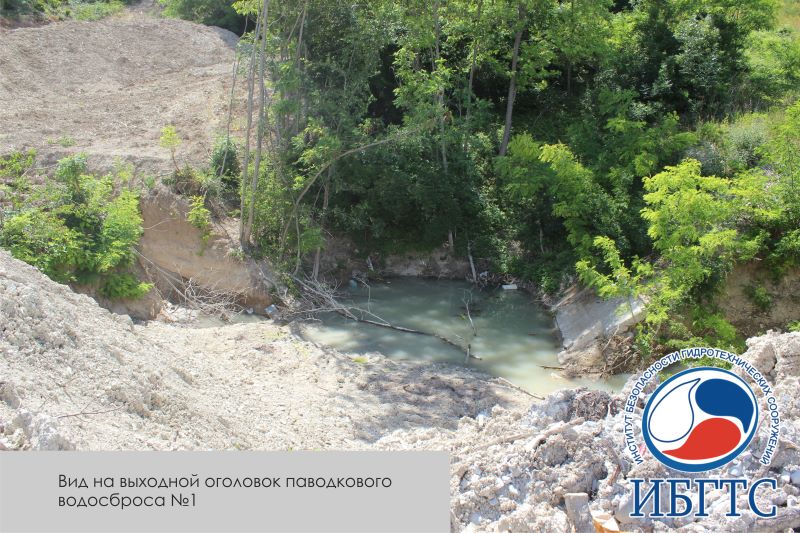

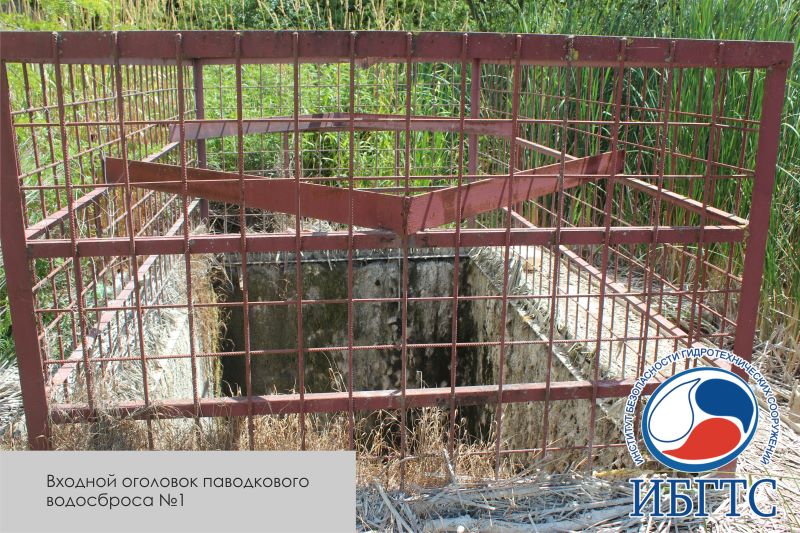

- Наименование ГТС: Паводковый водосброс N1.
- Классификация ГТС по типу оборудования водосливной части: Водосбросы автоматического действия
- Размеры в свету водоприемного отверстия входного оголовка шахты (ширина, высота (B x H)), м:2,0 х 2,0
- Длина водоводов, м: 75,0
- Размеры в свету поперечного сечения водоводов для пропуска воды (диаметр (D)), м: 1,4
- Отметка порога входного оголовка шахты, мБСВ: 86,30
- Максимальный проектный расход при ФПУ, м3/с: 13,5

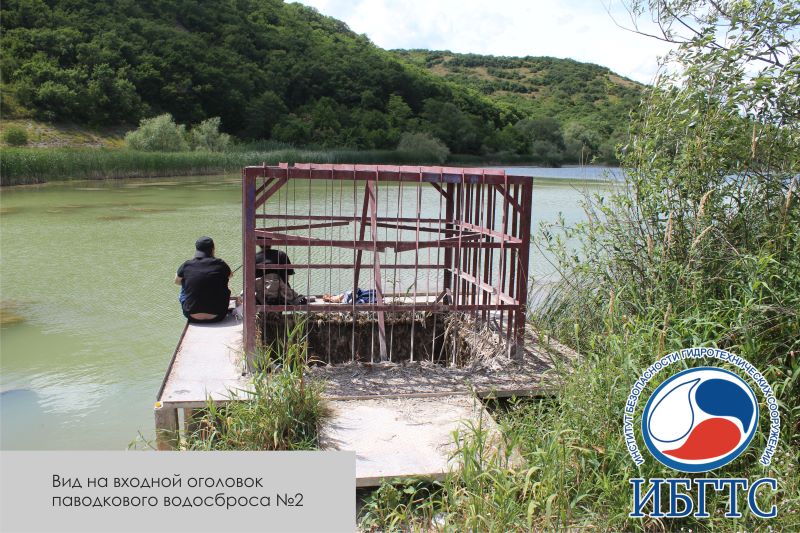

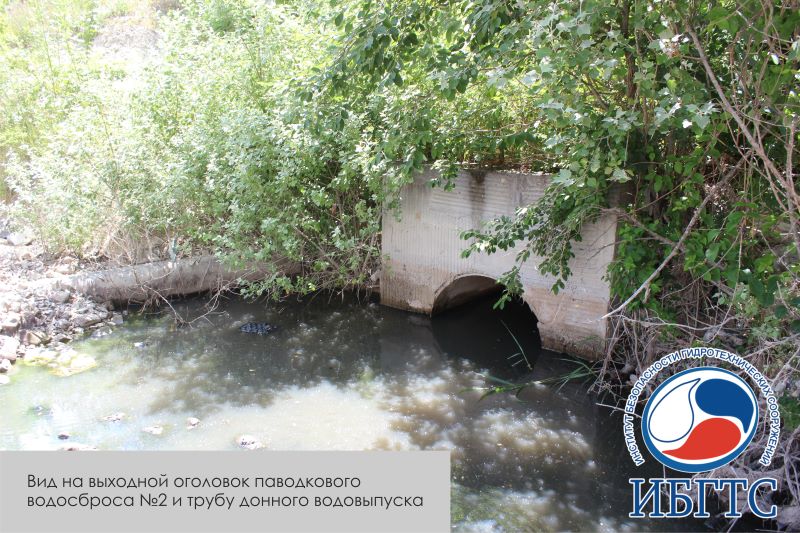

- 2.2 Наименование ГТС: Паводковый водосброс N1:
- Классификация ГТС по типу оборудования водосливной части: Водосбросы автоматического действия
- Размеры в свету водоприемного отверстия входного оголовка шахты (ширина, высота (B x H)), м: 3,5 х 2,3
- Длина водоводов, м: 73,0
- Размеры в свету поперечного сечения водоводов для пропуска воды (диаметр (D)), м: 1,5
- Отметка порога входного оголовка шахты, мБСВ: 86,30
- Максимальный проектный расход при ФПУ, м3/с: 15,5
- 2.3 Донный водовыпуск:
- Классификация ГТС по расположению в узле сооружений: Водосбросы в теле плотины.
- Классификация ГТС по способу управления затворами:Водоспуски без башни управления затворами
- Классификация ГТС по типу основного затвора:Плоская задвижка
- Размеры во свету поперечного сечения водоводов для пропуска воды (диаметр (D)), м: 0,3
- Отметка порога входного оголовка, мБСВ: 81,80.
